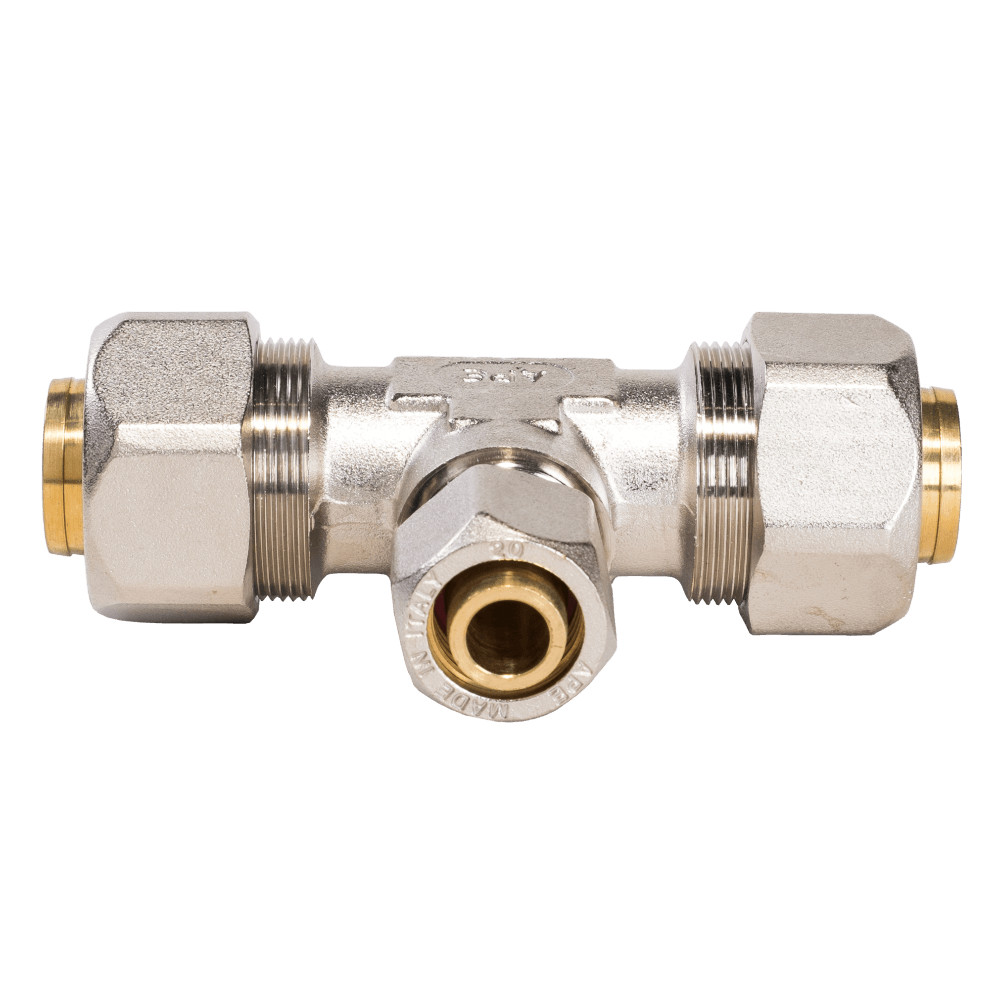

Az APE kulcsos szűkített T-idom segítségével a 32 mm-es gerincvezetékből az egyenes irány megtartása mellett egy kisebb átmérőjű, 20 mm-es leágazás indítható el. A két egyenes ág a 32 mm-es csöveket fogadja, míg a 90 fokos oldalsó leágazás (a T szára) a 20 mm-es csőmérethez igazodik. A mechanikus szorítógyűrűs kötés feszültségmentes és hosszú távon is szivárgásmentes csatlakozást ad mindhárom oldalon.
Alkalmazási területek
Ezt a T-idomot jellemzően társasházi alapvezetékeken, függőleges felszálló ágakon vagy nagyobb hőközpontokban használják. Ideális választás, amikor a 32-es főágról egy lakáselágazást, egy emeleti osztót vagy egy közepes fogyasztói csoportot kell leágaztatni 20 mm-es csővel, miközben a főgerinc 32 mm-en halad tovább. A termék ivóvízhez, technológiai vízhez és glikoltartalmú fűtővízhez egyaránt használható. Műszaki paraméterei alapján 80°C-os üzemi hőmérsékletig és 10 bar nyomásig hitelesített.
Kialakítás és minőség
Az idom teste masszív, kiváló minőségű CW617N típusú sárgarézből készül, megerősített falvastagsággal a nagy átmérőjű rendszerek mechanikai igénybevételeinek elviselésére. A biztos tömítettséget mindhárom csatlakozási oldalon a megfelelő csőmérethez (32-es és 20-as) igazított bordázott profil és a minőségi EPDM O-gyűrűk szavatolják. Beépített PE (polietilén) gyűrűkkel rendelkezik, amelyek elszigetelik a cső alumínium rétegét a sárgaréz testtől, így hatékonyan megakadályozzák az elektrokémiai korróziót.
Műszaki adatok:
- Csatlakozási méretek: 32x3 mm (egyenes bemenet) x 20x2 mm (szűkített oldalsó leágazás) x 32x3 mm (egyenes kimenet)
- Kialakítás: Szűkített szárú T-idom
- Anyaga: CW617N sárgaréz test és szorítóanyák
- Hőmérsékleti tartomány: 5 °C – 80 °C
- Maximális üzemi nyomás: 10 bar
- Szerelés módja: Kulcsos (szabványos villáskulccsal szerelhető)
- Kompatibilis cső: Többrétegű PE-Xb/AL/PE-Xb
A termék előnyei
- Gazdaságos elágaztatás: Lehetővé teszi a leágazó szakasz jelentős keresztmetszet-csökkentését (32-ről 20-ra) külön szűkítő idomok beépítése nélkül.
- Korrózióvédelem: A beépített PE-alátétek megvédik a csövek alumínium rétegét az oxidációtól, növelve a hálózat élettartamát.
- Gépmentes szerelés: Nincs szükség drága és nehéz présszerszámra; a hollandi anyák meghúzása villáskulccsal is tökéletes zárást és stabil mechanikai tartást eredményez.
- Oldható kötés: Az idom szükség esetén leszerelhető, így a gépészeti rendszer roncsolásmentesen átalakítható vagy javítható.
