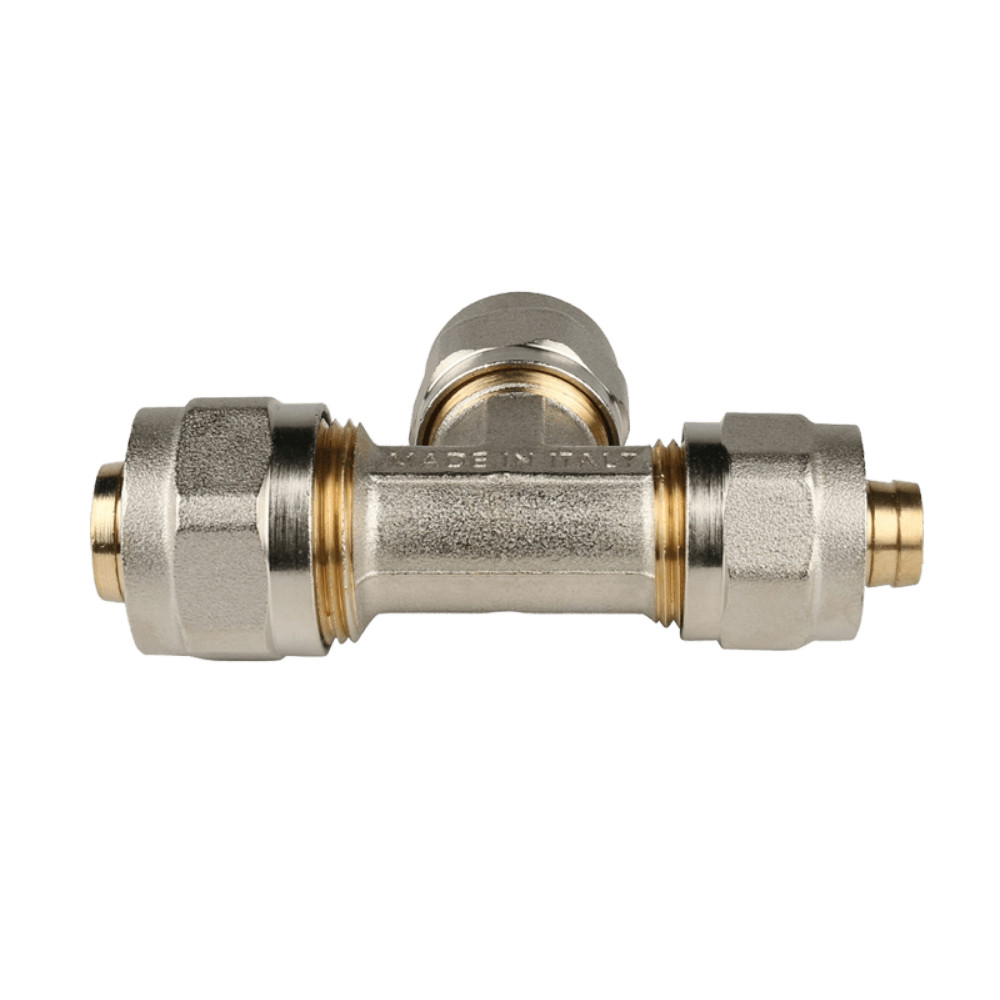

Az APE kulcsos szűkített T-idom lehetővé teszi a hálózat különböző méretű többrétegű csővezetékeinek összekötését és elágaztatását. Ennél a típusnál a betápláló ág 18 mm-es csövet fogad, míg a továbbhaladó egyenes irány és a 90 fokos leágazás is a kisebb, 16 mm-es csőmérethez igazodik. A mechanikus szorítógyűrűs kötés feszültségmentes és hosszú távon is szivárgásmentes csatlakozást ad mindhárom oldalon.
Alkalmazási területek
Ezt a T-idomot olyan gépészeti pontokon használják, ahol a nagyobb átmérőjű (18 mm-es) elosztó vezetéket egy adott ponton szűkíteni kell 16 mm-esre a továbbhaladó szakaszon, és ezzel egy időben egy 16 mm-es leágazást is indítani kell a fogyasztók (például csaptelepek, radiátorok) felé. A termék ivóvízhez, technológiai vízhez és glikoltartalmú fűtővízhez egyaránt használható. Műszaki paraméterei alapján 80°C-os üzemi hőmérsékletig és 10 bar nyomásig hitelesített.
Kialakítás és minőség
Az idom teste kiváló minőségű CW617N típusú sárgarézből készül, megfelelve az európai gépészeti előírásoknak. A biztos tömítettséget mindhárom csatlakozási oldalon a csőmérethez pontosan méretezett bordázott profil és minőségi EPDM O-gyűrűk szavatolják. Beépített PE (polietilén) gyűrűkkel rendelkezik, amelyek elszigetelik a cső alumínium rétegét a sárgaréz testtől, így hatékonyan megakadályozzák az elektrokémiai korróziót.
Műszaki adatok:
- Csatlakozási méretek: 18x2 mm (szorítógyűrűs bemenet) x 16x2 mm (szorítógyűrűs leágazás) x 16x2 mm (szorítógyűrűs kimenet)
- Kialakítás: Szűkített T-idom
- Anyaga: CW617N sárgaréz test és szorítóanyák
- Hőmérsékleti tartomány: 5 °C – 80 °C
- Maximális üzemi nyomás: 10 bar
- Szerelés módja: Kulcsos (szabványos villáskulccsal szerelhető)
- Kompatibilis cső: Többrétegű PE-Xb/AL/PE-Xb
A termék előnyei
- Kombinált méretváltás: Egyetlen idomban oldja meg a csővonal szűkítését és az elágaztatást, így kevesebb kötési ponttal és kisebb helyigénnyel lehet dolgozni.
- Korrózióvédelem: A beépített PE-alátétek megvédik a csövek alumínium rétegét az oxidációtól, növelve a hálózat élettartamát.
- Gépmentes szerelés: Nincs szükség drága présszerszámra; a hollandi anyák meghúzása egy egyszerű villáskulccsal is tökéletes zárást és stabil mechanikai tartást eredményez.
- Oldható kötés: Az idom szükség esetén leszerelhető, így a hálózat roncsolásmentesen átalakítható, bővíthető vagy javítható.
