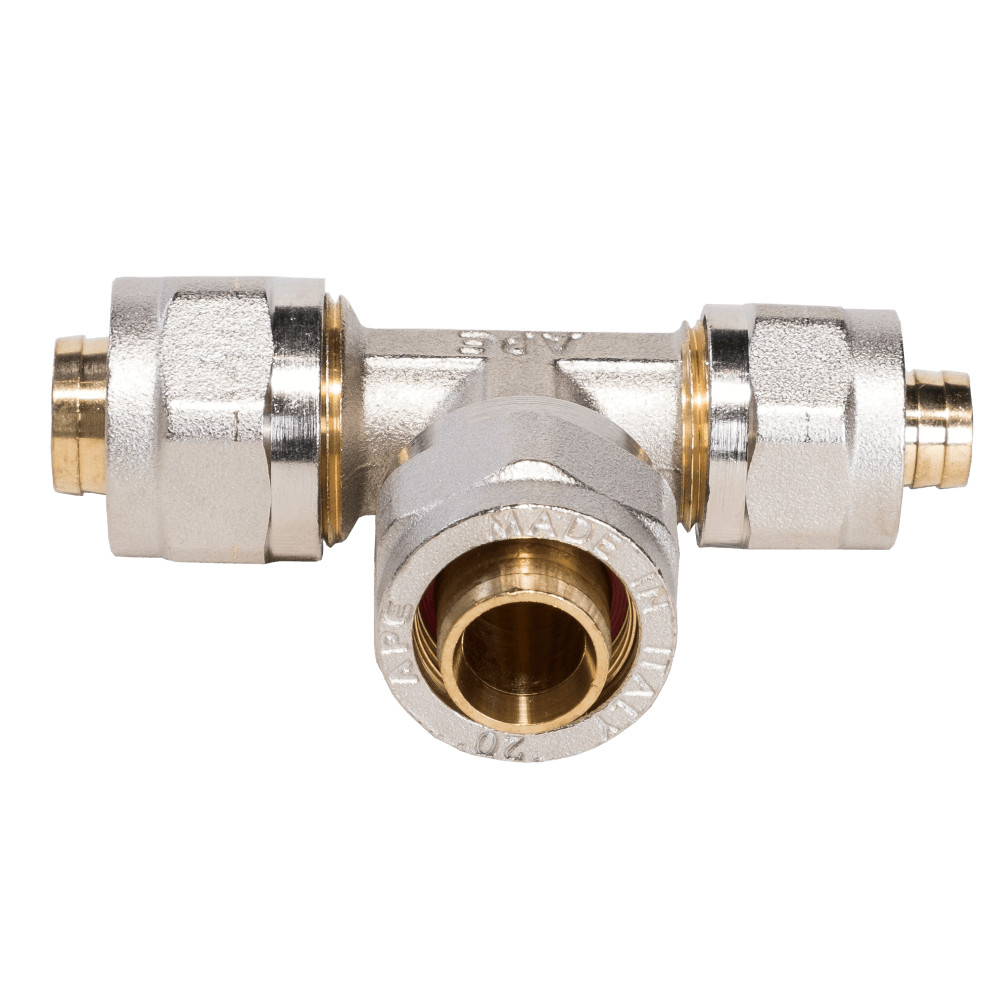

Az APE kulcsos szűkített T-idom segítségével a 20 mm-es fővezetékből vagy felszálló ágból egy vele megegyező átmérőjű, 20 mm-es oldalág indítható el, miközben a továbbhaladó egyenes ág keresztmetszete 16 mm-re csökken. A mechanikus szorítógyűrűs kötés feszültségmentes és hosszú távon is szivárgásmentes csatlakozást ad mindhárom oldalon.
Alkalmazási területek
Ezt a T-idomot olyan gépészeti csomópontokon használják, ahol a 20 mm-es gerincvezetékből egy nagyobb kapacitású (szintén 20 mm-es) leágazást kell indítani egy másik elosztó-gyűjtő vagy nagyobb fogyasztói csoport felé, miközben a meglévő fővonalon már csökken a tömegáram-igény, így az egyenesen haladó szakasz már elegendő, ha 16 mm-es csővel folytatódik. A termék ivóvízhez, technológiai vízhez és glikoltartalmú fűtővízhez egyaránt használható. Műszaki paraméterei alapján 80°C-os üzemi hőmérsékletig és 10 bar nyomásig hitelesített.
Kialakítás és minőség
Az idom teste kiváló minőségű CW617N típusú sárgarézből készül, megfelelve az európai gépészeti előírásoknak. A biztos tömítettséget mindhárom csatlakozási oldalon a megfelelő csőmérethez (20-as és 16-os) igazított bordázott profil és a minőségi EPDM O-gyűrűk szavatolják. Beépített PE (polietilén) gyűrűkkel rendelkezik, amelyek elszigetelik a cső alumínium rétegét a sárgaréz testtől, így hatékonyan megakadályozzák az elektrokémiai korróziót.
Műszaki adatok:
- Csatlakozási méretek: 20x2 mm (egyenes bemenet) x 20x2 mm (oldalsó leágazás) x 16x2 mm (szűkített egyenes kimenet)
- Kialakítás: Szűkített végű T-idom
- Anyaga: CW617N sárgaréz test és szorítóanyák
- Hőmérsékleti tartomány: 5 °C – 80 °C
- Maximális üzemi nyomás: 10 bar
- Szerelés módja: Kulcsos (szabványos villáskulccsal szerelhető)
- Kompatibilis cső: Többrétegű PE-Xb/AL/PE-Xb
A termék előnyei
- Kombinált méretváltás: Egyetlen idomban oldja meg a főág szűkítését és a teljes értékű 20-as leágaztatást, így kevesebb kötési ponttal, gyorsabban építhető ki a rendszer.
- Korrózióvédelem: A beépített PE-alátétek megvédik a csövek alumínium rétegét az oxidációtól, növelve a hálózat élettartamát.
- Gépmentes szerelés: Nincs szükség drága présszerszámra; a hollandi anyák meghúzása egy egyszerű villáskulccsal is tökéletes zárást és stabil mechanikai tartást eredményez.
- Oldható kötés: Az idom szükség esetén leszerelhető, így a hálózat roncsolásmentesen átalakítható, bővíthető vagy javítható.
