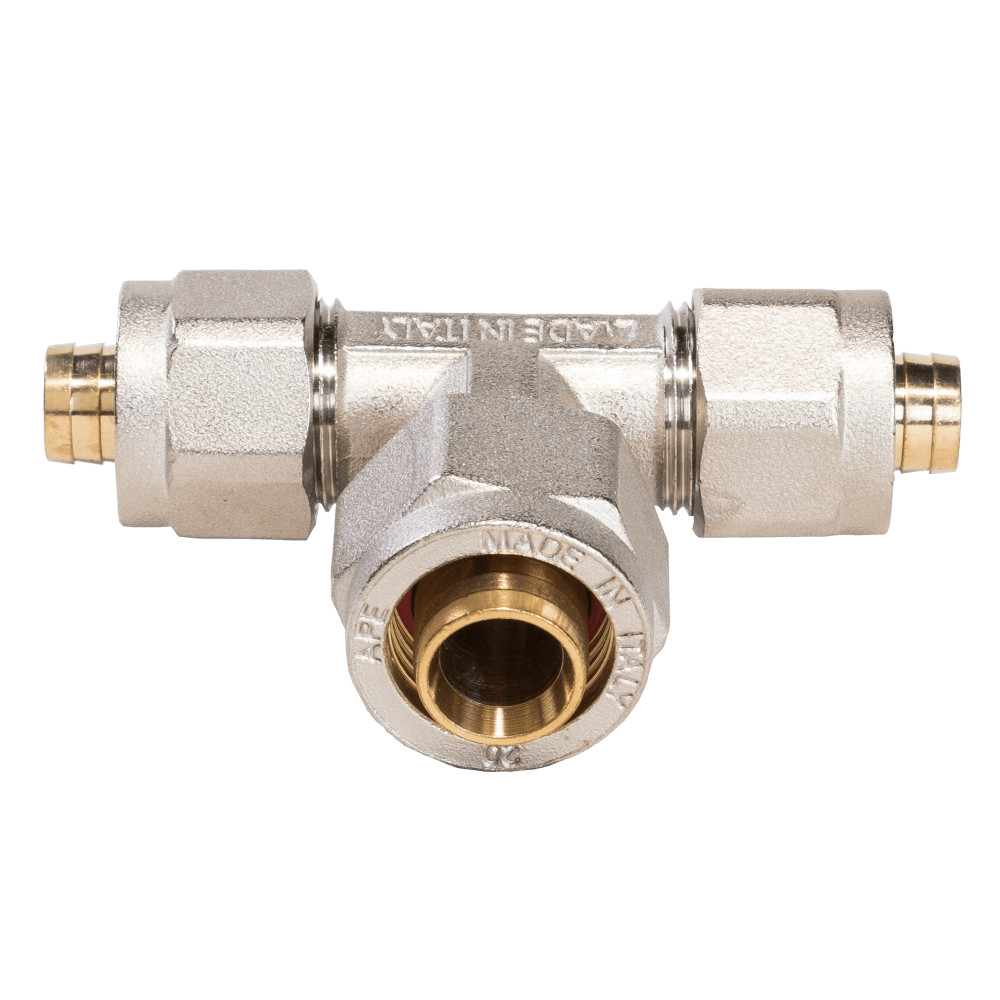

Az APE kulcsos szűkített T-idom segítségével a hálózat különböző méretű többrétegű csővezetékei köthetők össze egy elágazásnál. Az idom középső (szár) része a nagyobb, 20 mm-es cső fogadására alkalmas, míg a két egyenes ág a 16 mm-es csövekhez csatlakozik. A mechanikus szorítógyűrűs kötés feszültségmentes és hosszú távon is szivárgásmentes csatlakozást ad mindhárom irányban.
Alkalmazási területek
Ezt a T-idomot olyan gépészeti pontokon használják, ahol a nagyobb átmérőjű (20 mm-es) betápláló vagy elosztó vezetékből két kisebb, 16 mm-es ágat kell indítani a fogyasztók (például csaptelepek, radiátorok) felé, vagy fordítva, a kétoldali 16-os ágat gyűjtik össze egy 20-as csőszakaszba. A termék ivóvízhez, technológiai vízhez és glikoltartalmú fűtővízhez egyaránt használható. Műszaki paraméterei alapján 80°C-os üzemi hőmérsékletig és 10 bar nyomásig hitelesített.
Kialakítás és minőség
Az idom teste kiváló minőségű CW617N típusú sárgarézből készül, megfelelve az európai gépészeti előírásoknak. A biztos tömítettséget mindhárom csatlakozási oldalon a csőmérethez pontosan igazított bordázott profil és minőségi EPDM O-gyűrűk szavatolják. Beépített PE (polietilén) gyűrűkkel rendelkezik, amelyek elszigetelik a cső alumínium rétegét a sárgaréz testtől, így hatékonyan megakadályozzák az elektrokémiai korróziót.
Műszaki adatok:
- Csatlakozási méretek: 16x2 mm (szorítógyűrűs) x 20x2 mm (szorítógyűrűs) x 16x2 mm (szorítógyűrűs)
- Kialakítás: Szűkített/bővített T-idom
- Anyaga: CW617N sárgaréz test és szorítóanyák
- Hőmérsékleti tartomány: 5 °C – 80 °C
- Maximális üzemi nyomás: 10 bar
- Szerelés módja: Kulcsos (szabványos villáskulccsal szerelhető)
- Kompatibilis cső: Többrétegű PE-Xb/AL/PE-Xb
A termék előnyei
- Közvetlen méretváltás: Kiváltja a külön szűkítő idomok beépítését, így kevesebb kötési ponttal és kisebb helyigénnyel oldható meg az elágaztatás.
- Korrózióvédelem: A beépített PE-alátétek megvédik a csövek alumínium rétegét az oxidációtól, növelve a hálózat élettartamát.
- Gépmentes szerelés: Nincs szükség drága présszerszámra; a hollandi anyák meghúzása egy egyszerű villáskulccsal is tökéletes zárást és stabil mechanikai tartást eredményez.
- Oldható kötés: Az idom szükség esetén leszerelhető, így a hálózat roncsolásmentesen átalakítható, bővíthető vagy javítható.
