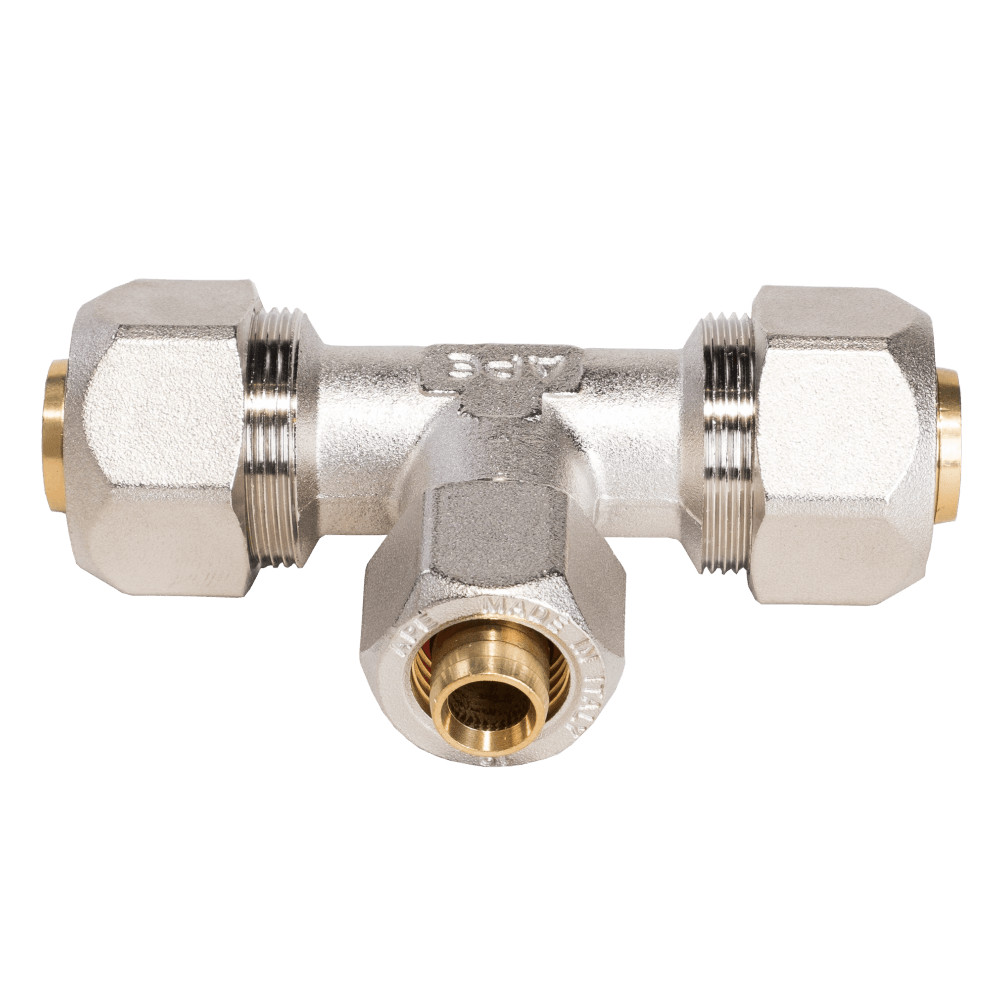

Az APE kulcsos szűkített T-idom segítségével a 26 mm-es fővezetékből az egyenes irány megtartása mellett egy kisebb átmérőjű, 18 mm-es leágazás indítható el. A két egyenes ág a 26 mm-es csöveket fogadja, míg a 90 fokos oldalsó leágazás (a T szára) a 18 mm-es csőmérethez igazodik. A mechanikus szorítógyűrűs kötés feszültségmentes és hosszú távon is szivárgásmentes csatlakozást ad mindhárom oldalon.
Alkalmazási területek
Ezt a T-idomot olyan gépészeti csomópontokon használják, ahol a 26 mm-es gerincvezetéket vagy felszálló ágat teljes keresztmetszetben tovább kell vinni a hálózat távolabbi szakaszai felé, de egy adott ponton le kell kötni egy kisebb kapacitású ágat. Ideális választás, amikor a 26-os főágról egy emeleti osztót, egy nagyobb radiátorcsoportot vagy egy külön áramkört kell leágaztatni 18 mm-es csővel, miközben a fővonal 26 mm-en halad tovább. A termék ivóvízhez, technológiai vízhez és glikoltartalmú fűtővízhez egyaránt használható. Műszaki paraméterei alapján 80°C-os üzemi hőmérsékletig és 10 bar nyomásig hitelesített.
Kialakítás és minőség
Az idom teste kiváló minőségű CW617N típusú sárgarézből készül, megfelelve az európai gépészeti előírásoknak. A biztos tömítettséget mindhárom csatlakozási oldalon a megfelelő csőmérethez (26-os és 18-as) igazított bordázott profil és a minőségi EPDM O-gyűrűk szavatolják. Beépített PE (polietilén) gyűrűkkel rendelkezik, amelyek elszigetelik a cső alumínium rétegét a sárgaréz testtől, így hatékonyan megakadályozzák az elektrokémiai korróziót.
Műszaki adatok:
- Csatlakozási méretek: 26x3 mm (egyenes bemenet) x 18x2 mm (szűkített oldalsó leágazás) x 26x3 mm (egyenes kimenet)
- Kialakítás: Szűkített szárú T-idom
- Anyaga: CW617N sárgaréz test és szorítóanyák
- Hőmérsékleti tartomány: 5 °C – 80 °C
- Maximális üzemi nyomás: 10 bar
- Szerelés módja: Kulcsos (szabványos villáskulccsal szerelhető)
- Kompatibilis cső: Többrétegű PE-Xb/AL/PE-Xb
A termék előnyei
- Gazdaságos ágaztatás: Lehetővé teszi a leágazó szakasz keresztmetszetének csökkentését, így felesleges anyagköltség és külön szűkítő idomok beépítése nélkül építhető ki a hálózat.
- Korrózióvédelem: A beépített PE-alátétek megvédik a csövek alumínium rétegét az oxidációtól, növelve a hálózat élettartamát.
- Gépmentes szerelés: Nincs szükség drága présszerszámra; a hollandi anyák meghúzása egy egyszerű villáskulccsal is tökéletes zárást és stabil mechanikai tartást eredményez.
- Oldható kötés: Az idom szükség esetén leszerelhető, így a hálózat roncsolásmentesen átalakítható, bővíthető vagy javítható.
