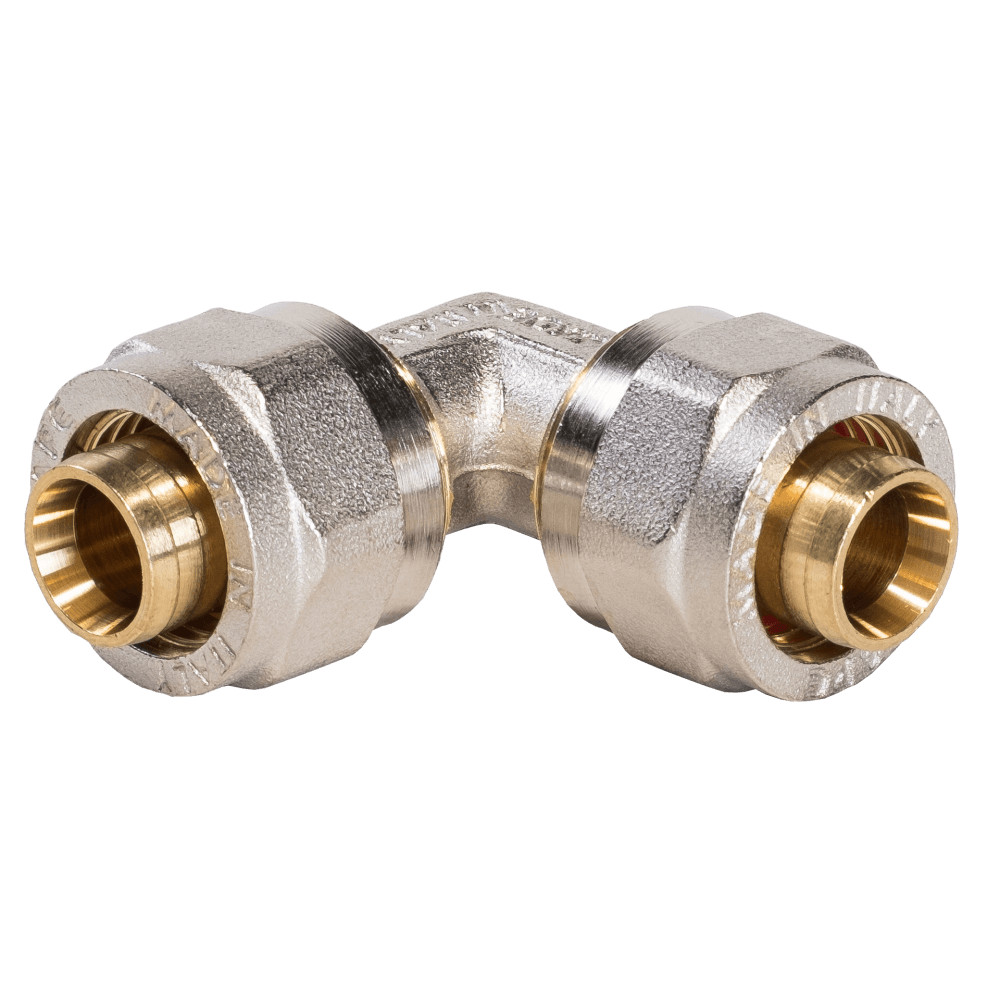

Az APE kulcsos könyök idom a többrétegű csővezetékek 90 fokos irányváltásának legbiztonságosabb eszköze. Használata elengedhetetlen olyan pontokon, ahol a cső ívben történő meghajlítása a szűk hely vagy a pontos nyomvonalvezetés miatt nem kivitelezhető. A mechanikus szorítógyűrűs kötés garantálja, hogy az irányváltás feszültségmentes és hosszú távon is szivárgásmentes maradjon.
Alkalmazási területek
A 16x2 mm-es méret a lakossági vízhálózatok és fűtési rendszerek alapvető szabványa. Ezt a könyök idomot jellemzően falon kívüli szereléseknél, gépészeti helyiségekben vagy szerelőaknában alkalmazzák, ahol két 16-os csővég pontos és stabil találkozására van szükség. A termék ivóvízhez, technológiai vízhez és glikoltartalmú fűtővízhez egyaránt használható. Műszaki adatai alapján 80°C-os üzemi hőmérsékletig és 10 bar nyomásig hitelesített.
Kialakítás és minőség
Az idom teste CW617N típusú sárgarézből készül, megfelelve az európai gépészeti előírásoknak. A tökéletes szivárgásmentességet mindkét oldalon bordázott profil és minőségi EPDM O-gyűrűk garantálják. Különlegessége a beépített PE (polietilén) gyűrű, amely megakadályozza az elektrokémiai korróziót azáltal, hogy elszigeteli a cső alumínium rétegét a sárgaréz testtől.
Műszaki adatok:
- Csatlakozási méretek: 16x2 mm x 16x2 mm (szorítógyűrűs)
- Kialakítás: 90°-os könyök (egyenlő szárú)
- Anyaga: CW617N sárgaréz test és szorítóanyák
- Hőmérsékleti tartomány: 5 °C – 80 °C
- Maximális üzemi nyomás: 10 bar
- Szerelés módja: Kulcsos (szabványos villáskulccsal szerelhető)
- Kompatibilis cső: Többrétegű PE-Xb/AL/PE-Xb
A termék előnyei
- Biztonságos irányváltás: Stabil és pontos 90 fokos fordulatot biztosít a csővezetéknek.
- Korrózióvédelem: A beépített PE-alátétek megvédik a csövek alumínium rétegét, így növelik a rendszer élettartamát.
- Gépmentes szerelés: Nem igényel drága présszerszámot; a hollandi anyák meghúzásával létrejövő szorítás tökéletes zárást ad.
- Többször felhasználható: Az idom szükség esetén leszerelhető, így a hálózat roncsolásmentesen módosítható vagy javítható.
