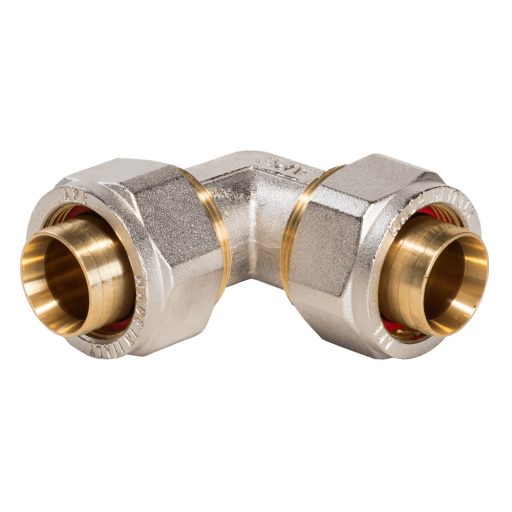

Az APE kulcsos könyök idom a többrétegű csővezetékek 90 fokos irányváltásának legbiztonságosabb eszköze. A 32 mm-es csőméretnél a vastag fal és a nagy átmérő miatt a cső ívben történő hajlítása már óriási helyet igényelne, és komoly feszültséget vinne a rendszerbe. Ez a könyök idom feszültségmentes, pontos és rendkívül helytakarékos megoldást nyújt a hálózat nyomvonalvezetéséhez.
Alkalmazási területek
A 32x3 mm-es méretet jellemzően családi házak és társasházak fő gerincvezetékeihez, függőleges felszálló ágaihoz, valamint kazánházi alapcsövezésekhez használják. Ezt a könyök idomot olyan gépészeti pontokon alkalmazzák, ahol két 32-es csővég stabil találkozására van szükség. A termék ivóvízhez, technológiai vízhez és glikoltartalmú fűtővízhez egyaránt használható. Műszaki paraméterei alapján 80°C-os üzemi hőmérsékletig és 10 bar nyomásig hitelesített.
Kialakítás és minőség
Az idom teste masszív, kiváló minőségű CW617N típusú sárgarézből készül, így könnyedén ellenáll a nagy átfolyású rendszerek mechanikai igénybevételeinek. A tökéletes tömítettséget mindkét csatlakozási oldalon bordázott profil és minőségi EPDM O-gyűrűk szavatolják. Különlegessége a beépített PE (polietilén) gyűrű, amely elszigeteli a cső alumínium rétegét a sárgaréz testtől, ezzel teljesen megakadályozva az elektrokémiai korróziót.
Műszaki adatok:
- Csatlakozási méretek: 32x3 mm x 32x3 mm (szorítógyűrűs)
- Kialakítás: 90°-os könyök (egyenlő szárú)
- Anyaga: CW617N sárgaréz test és szorítóanyák
- Hőmérsékleti tartomány: 5 °C – 80 °C
- Maximális üzemi nyomás: 10 bar
- Szerelés módja: Kulcsos (szabványos villáskulccsal szerelhető)
- Kompatibilis cső: Többrétegű PE-Xb/AL/PE-Xb
A termék előnyei
- Stabil irányváltás: Pontos 90 fokos fordulatot tesz lehetővé ott is, ahol a vastag falú, merev cső hajlítása már nem praktikus.
- Korrózióvédelem: A beépített PE-alátétek megvédik a csövek alumínium rétegét az oxidációtól, növelve a hálózat élettartamát.
- Gépmentes szerelés: Nincs szükség méregdrága, nehéz gépészeti présszerszámra; a hollandi anyák meghúzása egy egyszerű villáskulccsal is tökéletes zárást ad.
- Többször felhasználható: Az idom szükség esetén leszerelhető, így a rendszer roncsolásmentesen átalakítható vagy javítható.
