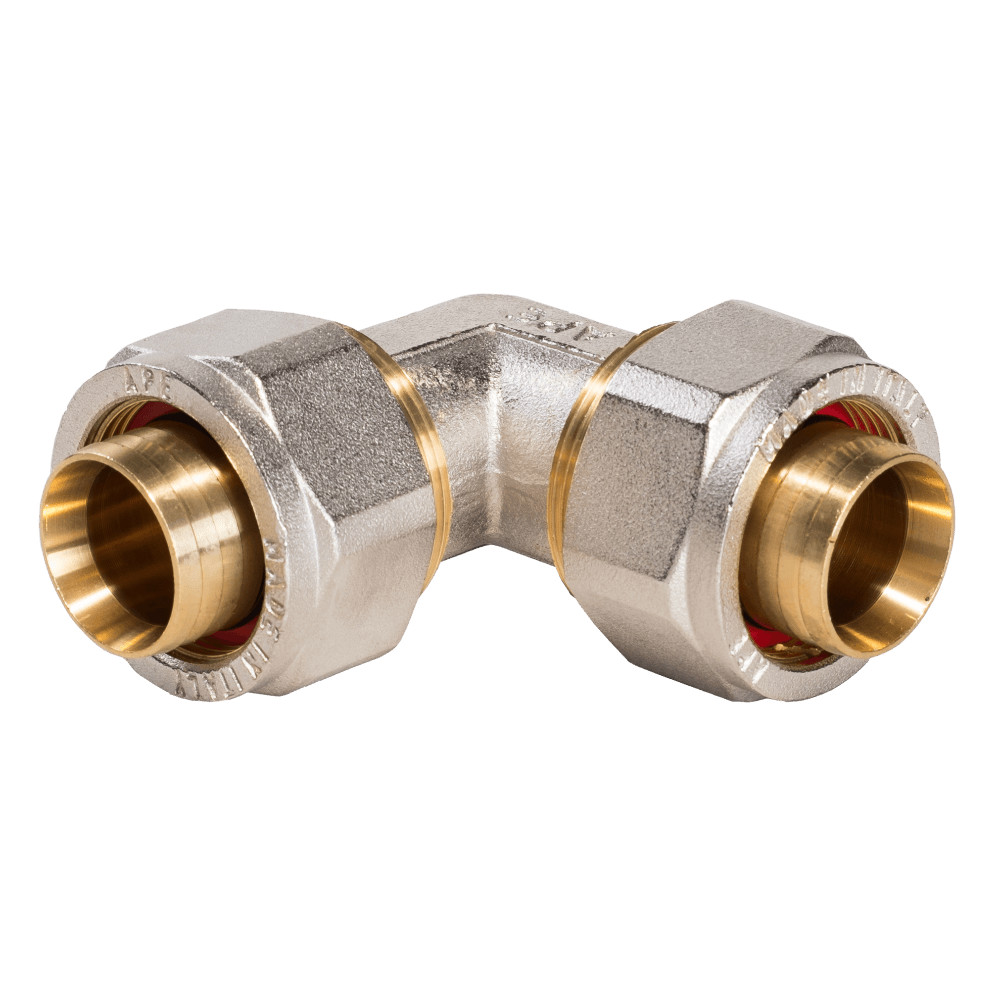

Az APE kulcsos könyök idom a többrétegű csővezetékek 90 fokos irányváltásának biztonságos eszköze. A 26 mm-es csőátmérőnél a falvastagság és a merevség miatt az ívben történő hajlítás nagy helyigényű és nehézkes, ezért ez a könyök idom hatékony és helytakarékos megoldást nyújt a pontos nyomvonalvezetéshez. A mechanikus szorítógyűrűs kötés garantálja a feszültségmentes és hosszú távú tömítettséget.
Alkalmazási területek
A 26x3 mm-es méretet jellemzően lakóépületek gerincvezetékeinek, felszálló ágainak vagy nagy teljesítményű osztó-gyűjtőinek betáplálásához használják. Ez a könyök idom ideális gépészeti helyiségekbe vagy szerelőaknákba, ahol két 26-os csővég stabil találkozására van szükség. A termék ivóvízhez, technológiai vízhez és glikoltartalmú fűtővízhez egyaránt alkalmazható. Műszaki paraméterei alapján 80°C-os üzemi hőmérsékletig és 10 bar nyomásig hitelesített.
Kialakítás és minőség
Az idom teste kiváló minőségű CW617N típusú sárgarézből készül, megfelelve az európai szabványoknak. A tökéletes szivárgásmentességet mindkét csatlakozási oldalon bordázott profil és minőségi EPDM O-gyűrűk szavatolják. Különlegessége a beépített PE (polietilén) gyűrű, amely elszigeteli a cső alumínium rétegét a sárgaréz testtől, így megakadályozza az elektrokémiai korróziót.
Műszaki adatok:
- Csatlakozási méretek: 26x3 mm x 26x3 mm (szorítógyűrűs)
- Kialakítás: 90°-os könyök (egyenlő szárú)
- Anyaga: CW617N sárgaréz test és szorítóanyák
- Hőmérsékleti tartomány: 5 °C – 80 °C
- Maximális üzemi nyomás: 10 bar
- Szerelés módja: Kulcsos (szabványos villáskulccsal szerelhető)
- Kompatibilis cső: Többrétegű PE-Xb/AL/PE-Xb
A termék előnyei
- Stabil irányváltás: Pontos 90 fokos fordulatot tesz lehetővé ott is, ahol a cső hajlítása már nem praktikus.
- Korrózióvédelem: A beépített PE-alátétek megvédik a csövek alumínium rétegét az oxidációtól, növelve a rendszer élettartamát.
- Gépmentes szerelés: Nincs szükség drága présszerszámra; a hollandi anyák meghúzása tökéletes zárást és mechanikai stabilitást eredményez.
- Többször felhasználható: Az idom szükség esetén leszerelhető, így a hálózat roncsolásmentesen módosítható.
