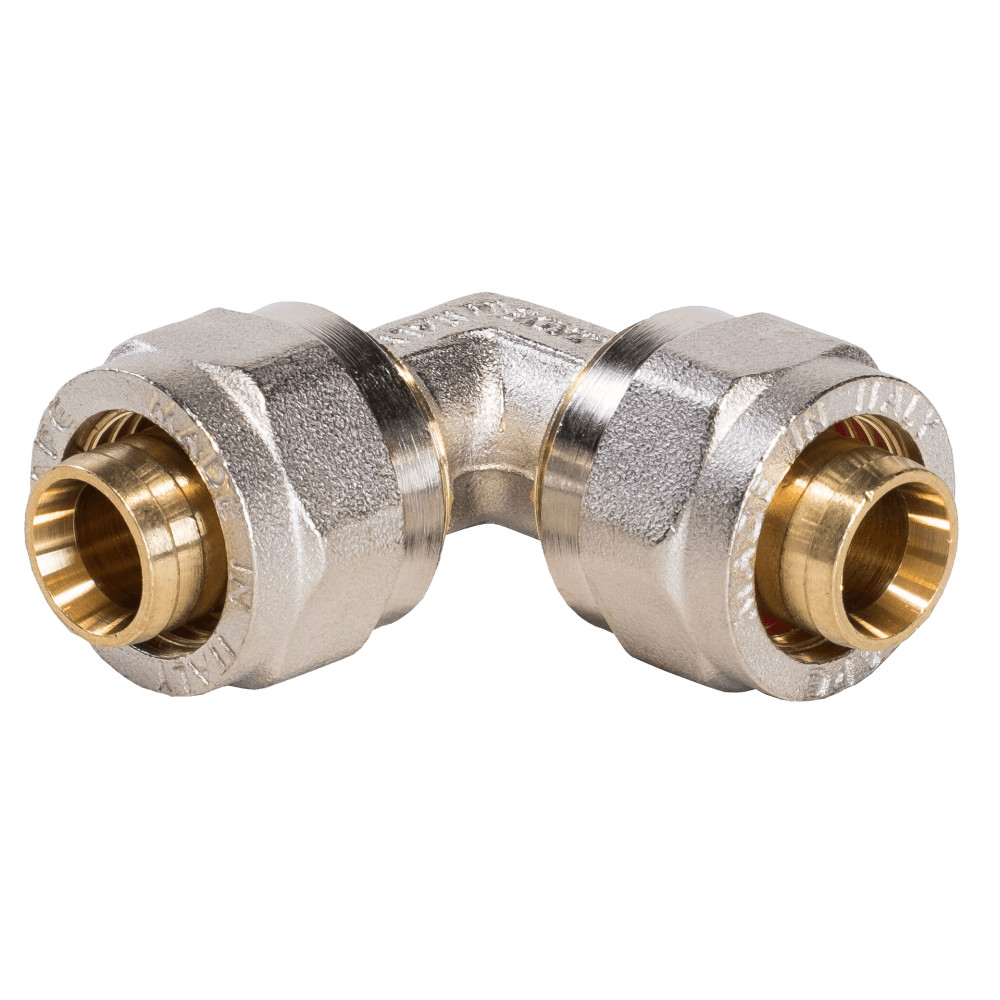

Az APE kulcsos könyök idom a többrétegű csővezetékek 90 fokos irányváltásának biztonságos és tartós eszköze. Alkalmazása javasolt minden olyan ponton, ahol a cső ívben történő meghajlítása a szűk hely vagy a kötött nyomvonalvezetés miatt nem kivitelezhető. A mechanikus szorítógyűrűs kötés garantálja, hogy az irányváltás feszültségmentes és hosszú távon is szivárgásmentes maradjon.
Alkalmazási területek
A 20x2 mm-es méret az egyik legelterjedtebb szabvány a lakossági vízhálózatokban és fűtési rendszerekben, különösen az alapvezetékek kiépítésénél. Ezt a könyök idomot jellemzően olyan gépészeti szakaszokon használják, ahol két 20-as csővég stabil és pontos találkozására van szükség. A termék ivóvízhez, technológiai vízhez és glikoltartalmú fűtővízhez egyaránt alkalmazható. Műszaki paraméterei alapján 80°C-os üzemi hőmérsékletig és 10 bar nyomásig hitelesített.
Kialakítás és minőség
Az idom teste kiváló minőségű CW617N típusú sárgarézből készül, megfelelve az európai gépészeti szabványoknak. A tökéletes tömítettséget mindkét csatlakozási oldalon bordázott profil és minőségi EPDM O-gyűrűk szavatolják. Különlegessége a beépített PE (polietilén) gyűrű, amely elszigeteli a cső alumínium rétegét a sárgaréz testtől, így hatékonyan megakadályozza az elektrokémiai korróziót.
Műszaki adatok:
- Csatlakozási méretek: 20x2 mm x 20x2 mm (szorítógyűrűs)
- Kialakítás: 90°-os könyök (egyenlő szárú)
- Anyaga: CW617N sárgaréz test és szorítóanyák
- Hőmérsékleti tartomány: 5 °C – 80 °C
- Maximális üzemi nyomás: 10 bar
- Szerelés módja: Kulcsos (szabványos villáskulccsal szerelhető)
- Kompatibilis cső: Többrétegű PE-Xb/AL/PE-Xb
A termék előnyei
- Stabil irányváltás: Pontos 90 fokos fordulatot tesz lehetővé a csővezeték feszülése nélkül.
- Korrózióvédelem: A beépített PE-alátétek megvédik a csövek alumínium rétegét az oxidációtól, növelve a hálózat élettartamát.
- Gépmentes szerelés: Nincs szükség drága présszerszámra; a hollandi anyák meghúzása tökéletes zárást és mechanikai stabilitást eredményez.
- Többször felhasználható: Az idom szükség esetén leszerelhető, így a rendszer roncsolásmentesen átalakítható vagy javítható.
