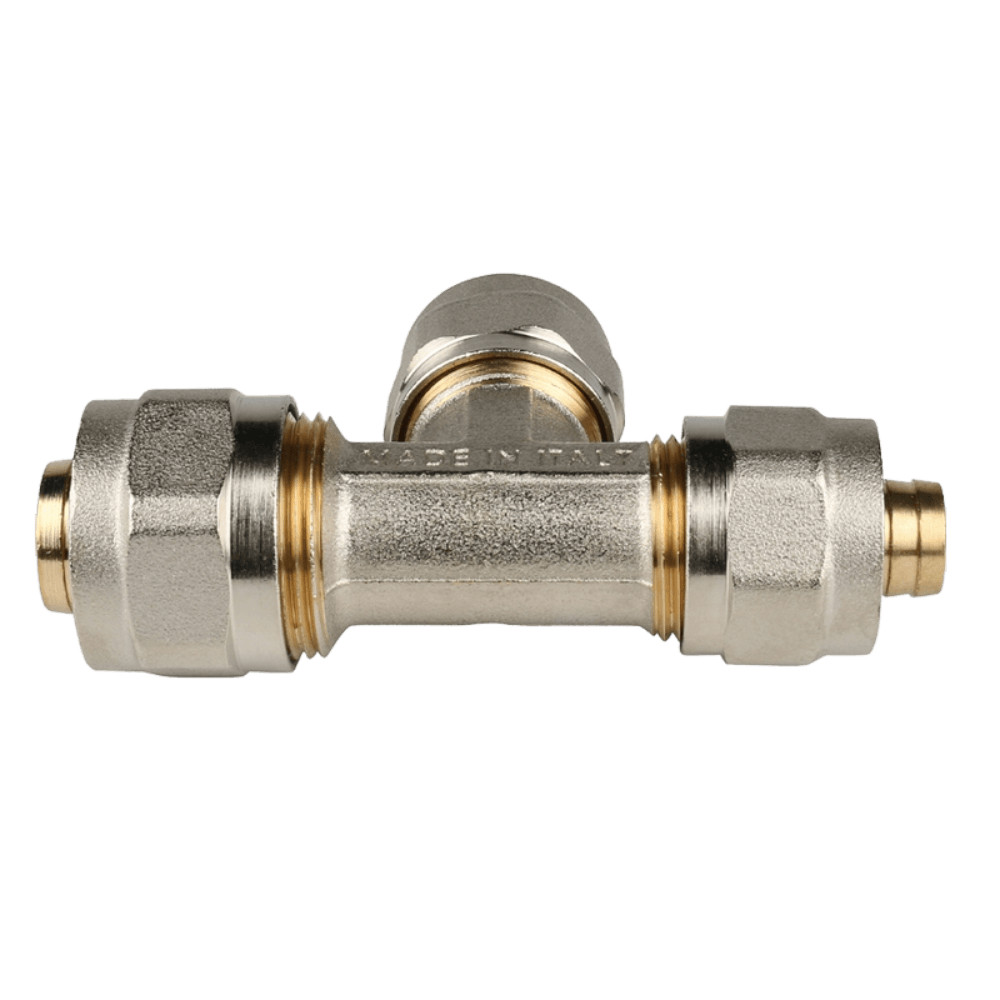

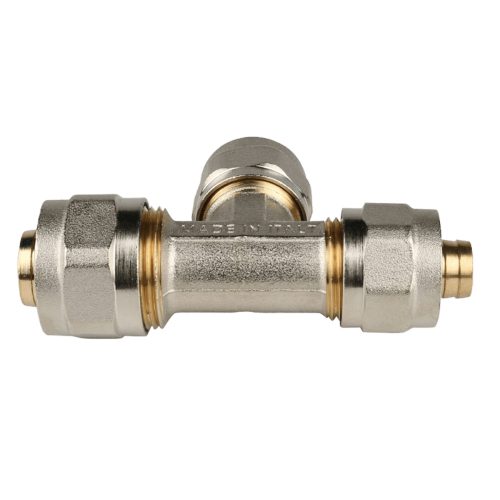

Az APE kulcsos szűkített T-idom lehetővé teszi a hálózat különböző méretű többrétegű csővezetékeinek összekötését és keresztmetszet-csökkentését egyetlen csomópontban. Ennél a típusnál a betápláló ág 26 mm-es csövet fogad, míg a továbbhaladó egyenes ág és a 90 fokos leágazás is a kisebb, 18 mm-es csőmérethez igazodik. A mechanikus szorítógyűrűs kötés feszültségmentes és hosszú távon is szivárgásmentes csatlakozást ad mindhárom oldalon.
Alkalmazási területek
Ezt a T-idomot olyan gépészeti pontokon használják, ahol a 26 mm-es gerincvezetéket vagy felszálló ágat le kell szűkíteni 18 mm-esre a továbbhaladó szakaszon, és ezzel egy időben egy szintén 18 mm-es leágazást kell indítani (például egy emeleti elosztó vagy egy nagyobb fogyasztói csoport felé). Mivel a 26-os cső gyakori fővezeték, ez az idom segít a hálózat végpontjai felé történő szakszerű méretváltásban. A termék ivóvízhez, technológiai vízhez és glikoltartalmú fűtővízhez egyaránt használható. Műszaki paraméterei alapján 80°C-os üzemi hőmérsékletig és 10 bar nyomásig hitelesített.
Kialakítás és minőség
Az idom teste kiváló minőségű CW617N típusú sárgarézből készül, megfelelve az európai gépészeti előírásoknak. A biztos tömítettséget mindhárom csatlakozási oldalon a csőmérethez (26-os és 18-as) pontosan méretezett bordázott profil és minőségi EPDM O-gyűrűk szavatolják. Beépített PE (polietilén) gyűrűkkel rendelkezik, amelyek elszigetelik a cső alumínium rétegét a sárgaréz testtől, így hatékonyan megakadályozzák az elektrokémiai korróziót.
Műszaki adatok:
- Csatlakozási méretek: 26x3 mm (bemenet) x 18x2 mm (leágazás) x 18x2 mm (kimenet)
- Kialakítás: Szűkített T-idom
- Anyaga: CW617N sárgaréz test és szorítóanyák
- Hőmérsékleti tartomány: 5 °C – 80 °C
- Maximális üzemi nyomás: 10 bar
- Szerelés módja: Kulcsos (szabványos villáskulccsal szerelhető)
- Kompatibilis cső: Többrétegű PE-Xb/AL/PE-Xb
A termék előnyei
- Kombinált méretváltás: Egyetlen idomban oldja meg a 26-os főág szűkítését és az elágaztatást, így kevesebb kötési ponttal és kisebb helyigénnyel lehet dolgozni.
- Korrózióvédelem: A beépített PE-alátétek megvédik a csövek alumínium rétegét az oxidációtól, növelve a hálózat élettartamát.
- Gépmentes szerelés: Nincs szükség drága présszerszámra; a hollandi anyák meghúzása egy egyszerű villáskulccsal is tökéletes zárást és stabil mechanikai tartást eredményez.
- Oldható kötés: Az idom szükség esetén leszerelhető, így a hálózat roncsolásmentesen átalakítható, bővíthető vagy javítható.
