Peró Gáz T17FTR22 fali mérőállomás, szerelősín + burkolat, alsó be- és fölső kimenettel, D22mm
Fali mérőállomás, biztonságos megoldás
A Peró Gáz T17FTR22 fali mérőállomás védőszekrénnyel, a lakossági és kommunális gázellátás műszaki tartozékaként került kialakításra. A mérőállomás a gázfogyasztó vezetékbe épített elzáró csap(ok), a műszaki leírás szerinti paraméterekkel megadott membrános gázmérő és T17 100 mbar esetén házi nyomásszabályozó fali elhelyezésre nyújt műszakilag megfelelő, biztonságos megoldást, továbbá biztosítja a berendezés(ek) környezeti hatásokkal szembeni védelmét. Típustól függően a be- és kilépő oldalon többféle csatlakozási lehetőség és irány biztosított.
Általános jellemzők
A szerkezet főbb részei a védőszekrény, szerelősín, kilépő és belépő oldali fejcső.

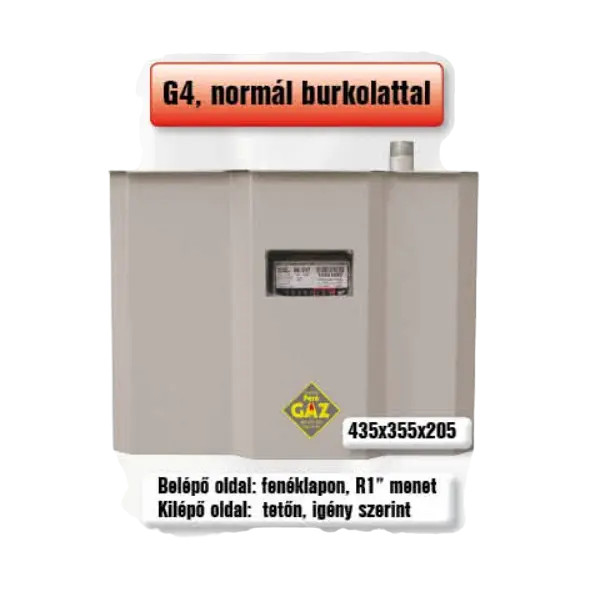

A szekrény 0,8/1,0 mm-es DC01 minőségű finom acéllemezből készült lakatos konstrukció. A szerkezeti elemeket darabolás, kicsípés és hajlítás után szakaszos hegesztési varratokkal állítják össze. A kivezetések helyén a ki- és belépő csővezeték részére kicsípésekkel készül. A domborított védőburkolat szerelősín segítségével rögzíthetjük, ezeken a gázmérő leolvasására 57x107 mm-es leolvasó ablak került kialakításra. Bizonyos típusok klasszikus kétajtós burkolattal is rendelhetők.
Telepítés, rögzítés

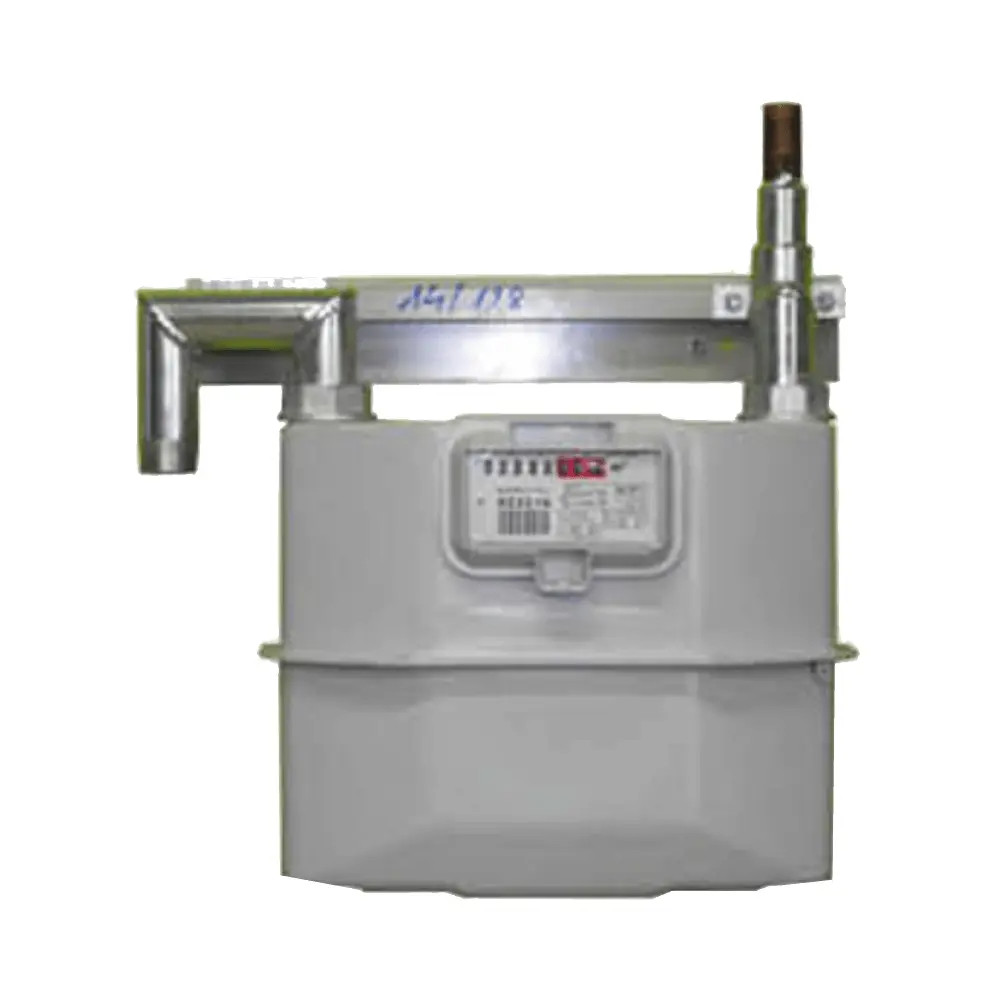

A szerelősín 2,0 / 3,0 mm-es minőségi acéllemezből készült hajlított tartó, amely 2 / 4 db kör vagy ovális furaton keresztül állványcsavarral, tiplik segítségével erősíthető a falszerkezethez. A szerelősín 2 mm-es részt biztosít a fal és a sín között, amelybe illeszkedik a domborított védőburkolat tetején kialakított hajlított perem. A szerelősínen kialakított további négy kör vagy ovális furaton keresztül csavarokkal rögzíthetők a gázmérőhöz csatlakozó fejcsövek. A szabályozóház integrálása hézag biztosítja a játékot a mérőkötés feszültségmentes kialakításához. A szekrény és a szerelősín felületvédelme foszfátozás, zsírtalanítás után alapozó és zománcfestéssel készül.
A gázkészülékek fejcsövéhez darabolás, forgácsolás utáni hegesztéssel, többféle keresztmetszettel rendelkező csatlakozócsonk kerül kialakításra, hollandi fej, ill. hegesztett idom csatlakoztatására.
A szabályozós mérőállomások be- és kilépő csonkjaira hegesztett technológiai alátámasztás készül, amely a csatlakozócső hosszabbítását és véglegesítés utáni visszacsatolását lehetővé teszi.
Az összeszerelt mérőállomás a GMBSZ szerinti nyomáspróbára kerül, melynek megfelelő minősítéssel ellátva, dokumentációval együtt a gyártói egységet képezi.
Műszaki jellemzők
- Beépíthető gázmérő: G4, A=250 mm, G5/4"
- Belépő oldal: R1" menet
- Kilépő oldal: DN25 hegtold. / R1" menet / réz Ø28x1,5
- Kivezetés: Fenéklapon, tetőn
- Burkolat: Domborított (ráakasztós)
