Peró Gáz T22 R22 fali szabályzó és mérőállomás, szerelősín + burkolat, alsó be- és oldalsó kimenettel, D22mm

Peró Gáz fali szabályzó és mérőállomás

A T22 R22 szabályzó és mérőállomás a lakossági és kommunális gázellátás műszaki tartozékaként került kialakításra. Az állomás a gázfogyasztó vezetékbe épített elzárók, házi vagy egyedi gáznyomás-szabályozók és a műszaki leírás szerinti paraméterekkel megadott membrános gázmérő fali elhelyezésére nyújt műszakilag megfelelő, biztonságos megoldást, továbbá biztosítja a szerelvények és berendezések környezeti hatásokkal szembeni védelmét. Típustól függően a kilépő oldalon többféle csatlakozási lehetőség és irány biztosított.

Általános jellemzők

A szerkezet főbb részei a védőszekrény, szerelősín, kilépő és belépő oldali fejcső.

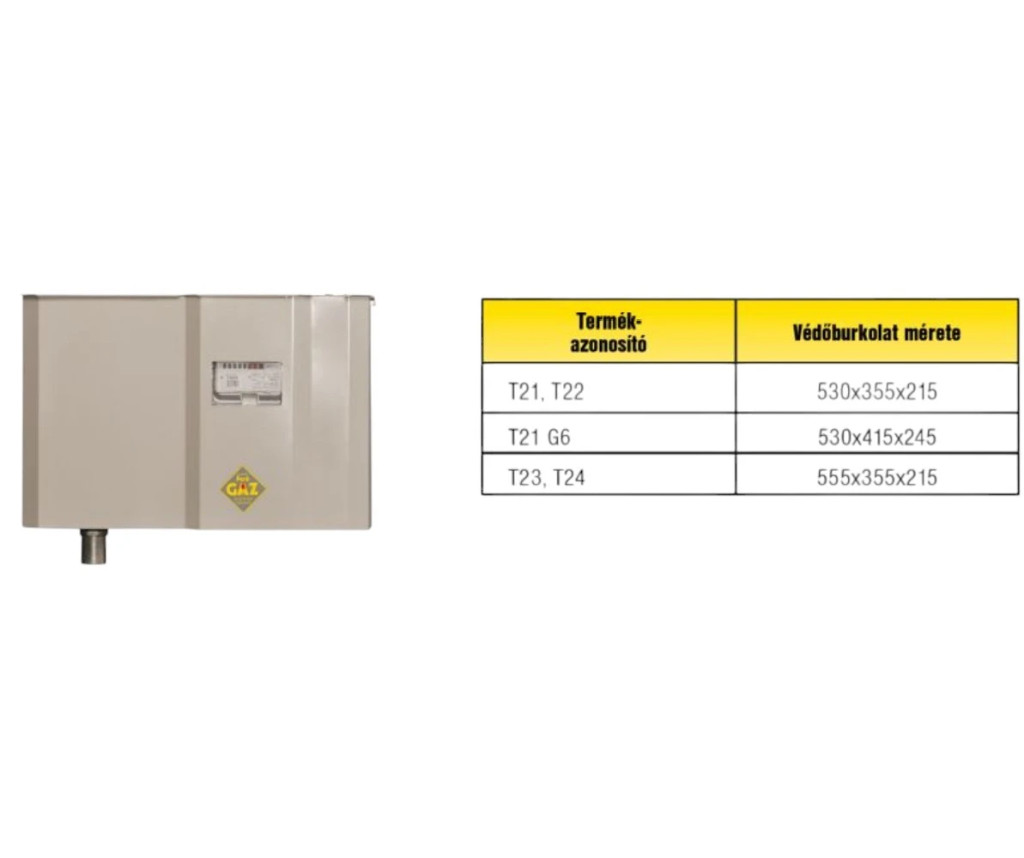

A szekrény 0,8/1,0 mm-es DC01 minőségű finom acéllemezből készült lakatos konstrukció. A szerkezeti elemek darabolás, kicsípés és hajlítás után szakaszos hegesztési varratokkal készülnek. A kivezetések helyén a ki- és belépő csővezeték részére kicsípések készültek. A domborított védőburkolat szerelősín segítségével rögzíthetjük, ezeken a gázmérő leolvasására 57x107 mm-es leolvasó ablak került kialakításra. Bizonyos típusok klasszikus kétajtós burkolattal is rendelhetők.

Telepítés, rögzítés

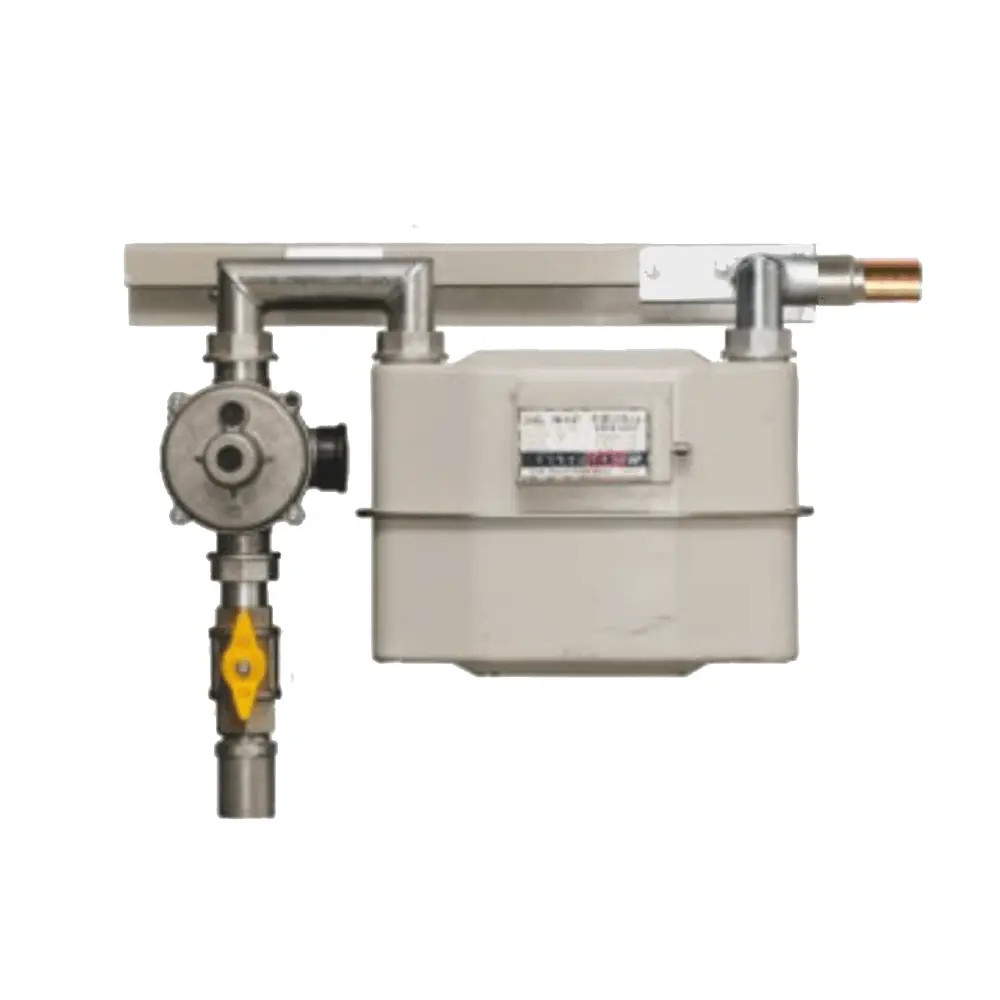

A szerelősín 2,0 / 3,0 mm-es minőségi acéllemezből készült hajlított tartó, amely 2 / 4 db kör vagy ovális furaton keresztül állványcsavarral, tiplik segítségével erősíthető a falszerkezethez. A szerelősín 2 mm-es részt biztosít a fal és a sín között, amelybe illeszkedik a domborított védőburkolat tetején kialakított hajlított perem. A szerelősínen kialakított további négy kör vagy ovális furaton keresztül csavarokkal rögzíthetők a gázmérőhöz csatlakozó fejcsövek.

Felületvédelem, csatlakozás

A furatokra ráhegesztett hézag biztosítja a játékot a mérőkötés feszültségmentes kialakításához. A szekrény és a szerelősín felületvédelme foszfátozás, zsírtalanítás után alapozó és zománcfestést kapott. A gázkészülékek fejcsövei darabolás, forgácsolás utáni hegesztéssel, többféle keresztmetszettel kerülnek kialakításra, hollandi vagy hegesztett idom csatlakoztatására.

Műszaki jellemzők

• Beépíthető gázmérő: G4, G6 A = 250 mm, G5/4"
• Kilépő oldal: réz 22 x 1.5
• Kivezetés: Oldalt
• Burkolat: Domborított, ráakasztós
