Peró Gáz előkerti szabályzó és mérőállomás

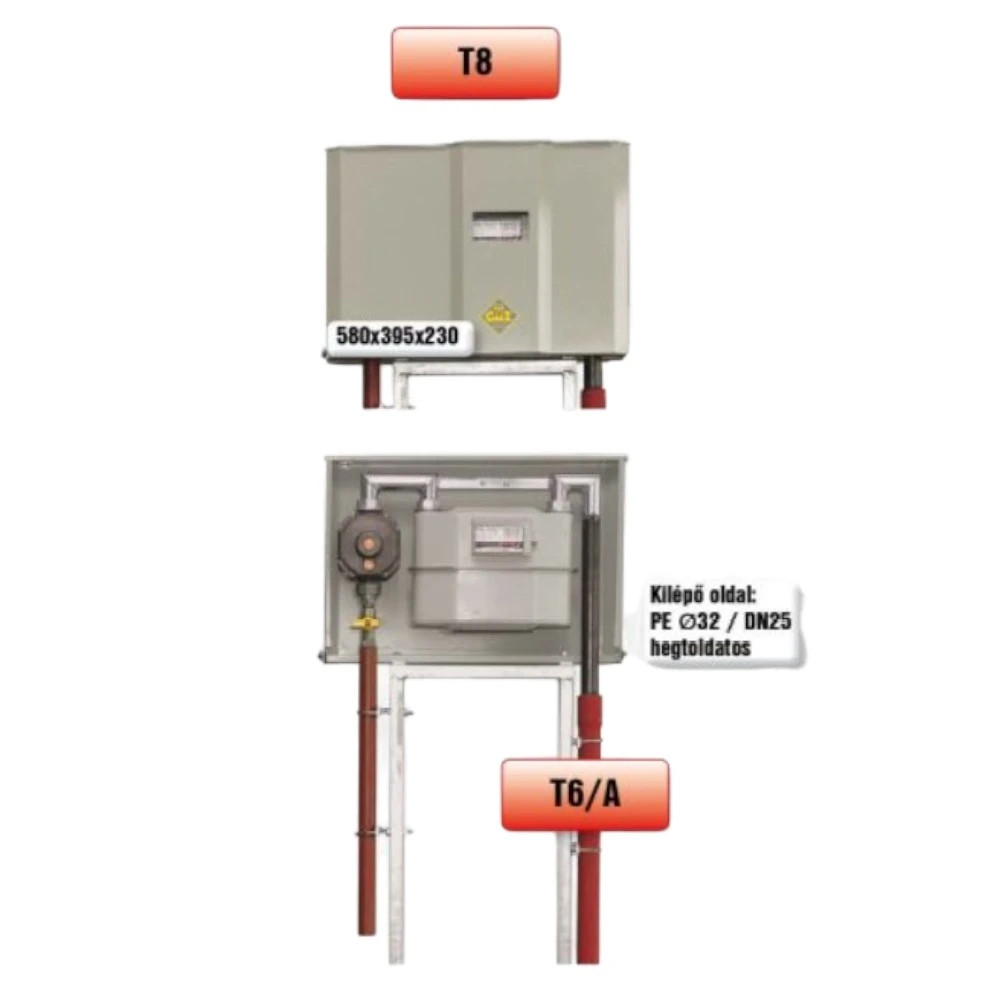

A T8 előkerti szabályzó és mérőállomás a lakossági gázellátás műszaki tartozékaként került kialakításra. A védőszekrény az alépítményre szerelve a gázfogyasztó vezetékbe épített főelzáró csap, házi gáznyomás-szabályozó és típustól függően G4 vagy G6 névleges teljesítményű, 250 mm csonktávolságú gázmérő előkerti elhelyezésére nyújt műszakilag megfelelő, biztonságos megoldást, továbbá biztosítja a szerelvények és berendezések környezeti hatásokkal szembeni védelmét.
Általános jellemzők
Az állomás főbb részei a védőszekrény és a fejcsővezetés.
A T8 esetén a szekrény két fő része az előlap és a hátlap 0,8 mm-es DC01 minőségű finom acéllemezből készült lakatos konstrukció. A szerkezeti elemek darabolás, kicsípés, hajlítás, összeillesztés után szakaszos hegesztési varratokkal állítják össze. A hátlapot a keresztartó segítségével rögzítik az alépítményhez. A szekrény zárását az előlap és hátlap tetőn kialakított hajlított perem, illetve a hátlap alján lévő záró elem biztosítja, átszellőzése a réseken keresztül biztosított. A gázmérő leolvasására 57x107 mm-es leolvasó ablak került kialakításra. A szerkezet felületvédelme foszfátozás, zsírtalanítás után alapozó és zománcfestéssel készül.
Felületvédelem, csatlakozás

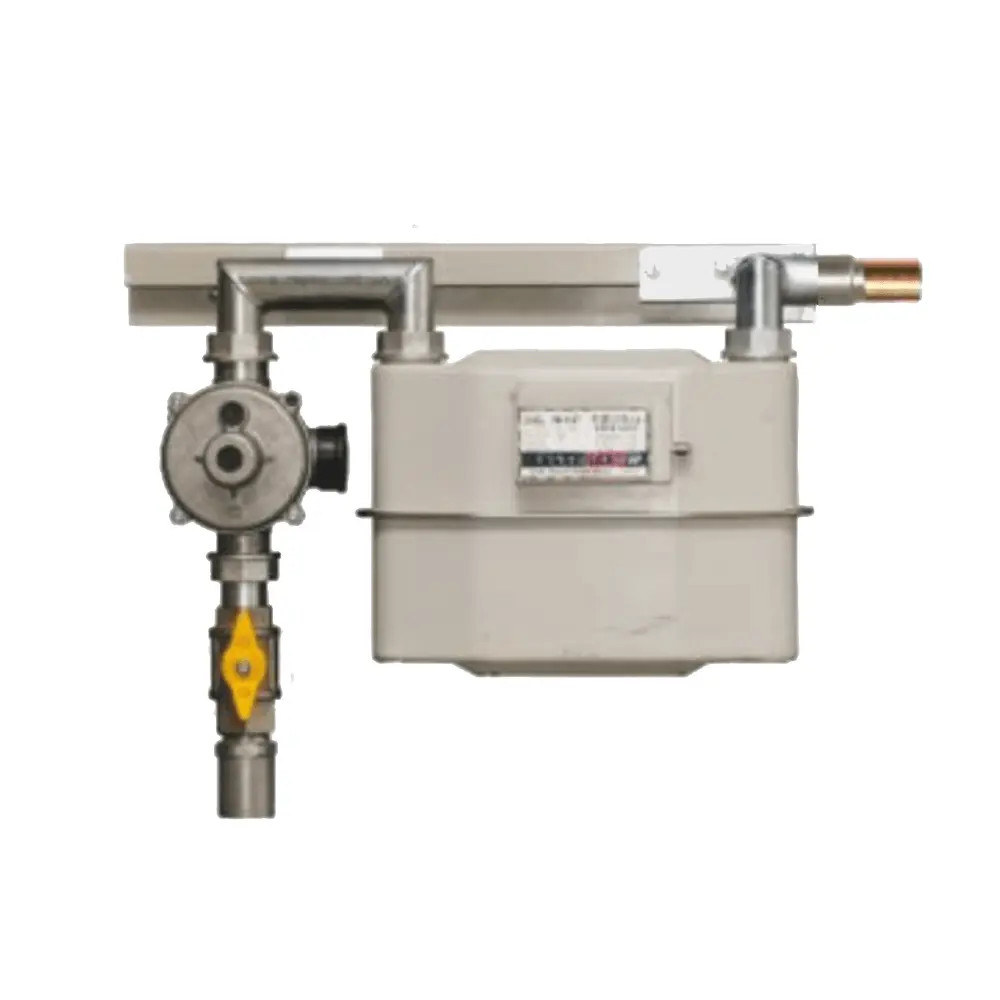

A gázösszekötő fejcsövek varratnélküli minőségi acélcsőből darabolás, forgácsolás után hegesztéssel készülnek 1” méretben, melyek csatlakozása menetes vagy hollandieres kialakítású. A fejcsővezetés feszültségmentes rögzítésére laposacél tartószerkezet szolgál, felületvédelme galvanizálással történik.
A lakatos szerkezetet védőgázas, fogyóhuzalos hegesztési technológia alkalmazásával állítják össze.
A termék minőségének ellenőrzése gyártásközi- és végellenőrzéses vizsgálati módszerrel történik.
A csatlakozó idomok, fejcsövek a GMBSZ szerinti nyomáspróbára kerülnek, melynek tényét a minőségi bizonylatban rögzítik. A termékek egyedi gyártási számot kapnak.
Műszaki jellemzők
- Beépíthető szabályozó: L=166 mm
- Kilépő oldal: PE 032 – DN25 hegtold.
