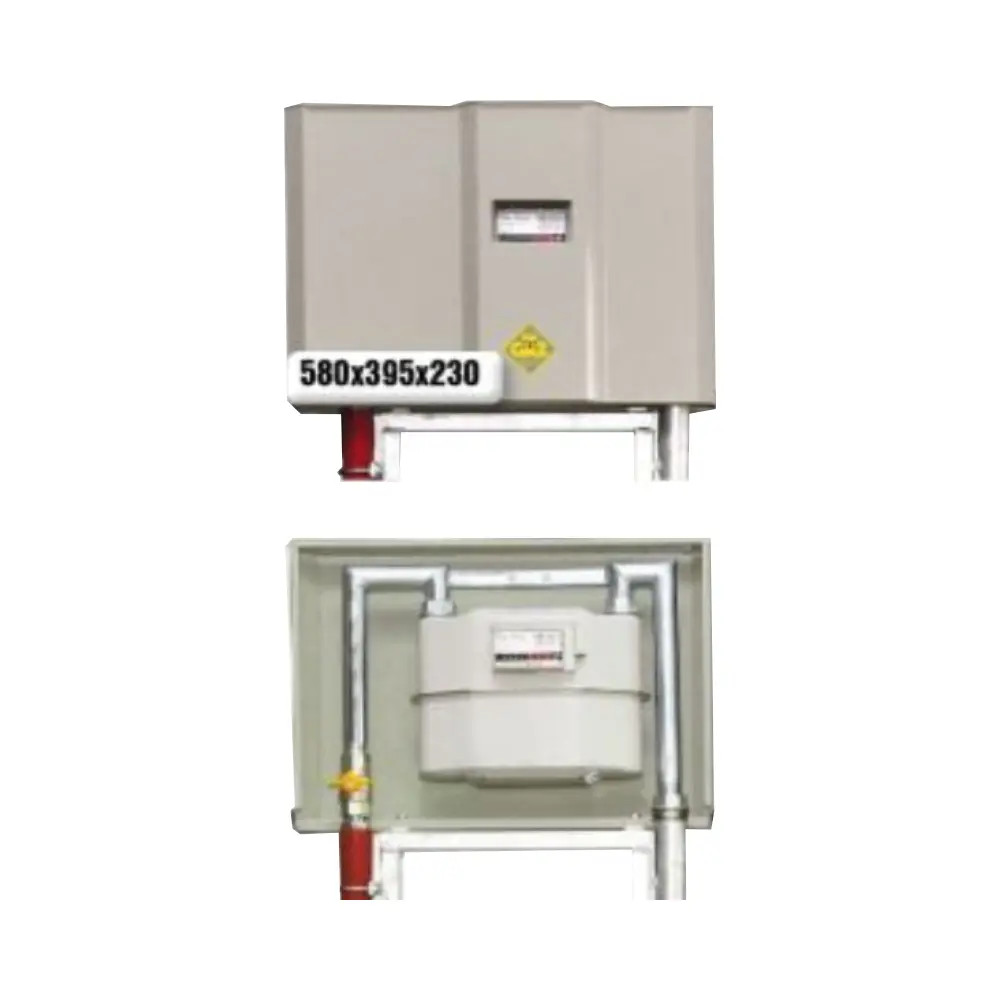

Peró Gáz T20 előkerti mérőállomás, szerelősín + burkolat + PE összekötő, alsó be- és alsó kimenettel, PE32
Peró Gáz előkerti mérőállomás
A T20 előkerti mérőállomás a lakossági gázellátás műszaki tartozékaként került kialakításra. A védőszekrény az alépítményre szerelve a gázfogyasztó vezetékbe épített DN25 méretű elzáró csap és G4 névleges teljesítményű, 250 mm csonktávolságú gázmérő előkerti elhelyezésére nyújt műszakilag megfelelő, biztonságos megoldást, továbbá biztosítja a szerelvények és berendezések környezeti hatásokkal szembeni védelmét.
Általános jellemzők
Az állomás főbb részei a védőszekrény és a fejcsővezetés.
A szekrény két fő része az előlap és a hátlap 0,8 mm-es DC01 minőségű finom acéllemezből készült lakatos konstrukció. A szerkezet elemeit darabolás, kicsípés, hajlítás, összeillesztés után szakaszos hegesztési varratokkal állítják össze. A hátlap a keresztartó segítségével rögzített az alépítményhez.
A szekrény zárását az előlap és hátlap tetőn kialakított hajlított perem, illetve a hátlap alján lévő záró elem biztosítja, átszellőzése a réseken keresztül biztosított. A gázmérő leolvasására 57x107 mm-es leolvasó ablak került kialakításra. A szerkezet felületvédelme foszfátozás, zsírtalanítás után alapozó és zománcfestéssel készül.
A gázösszekötő fejcsövek varratnélküli minőségi acélcsövekből, forgácsolás után hegesztéssel készülnek. A termék minőségellenőrzése gyártásközi és végellenőrzés vizsgálati módszer alapján történik. A csatlakozó idomok megfelelnek a GMBSZ szerinti nyomáspróba követelményeinek, minőségi bizonylattal igazolva. A gyártási egységet termékazonosító szám kapta.
Műszaki jellemzők
- Belépő oldal: PE O32
- Kilépő oldal: PE O32
- Beépíthető gázmérő jellemzői: G4, A = 250 mm, G5/4"
- Ajánlott alépítmény: T4, T5, T6
