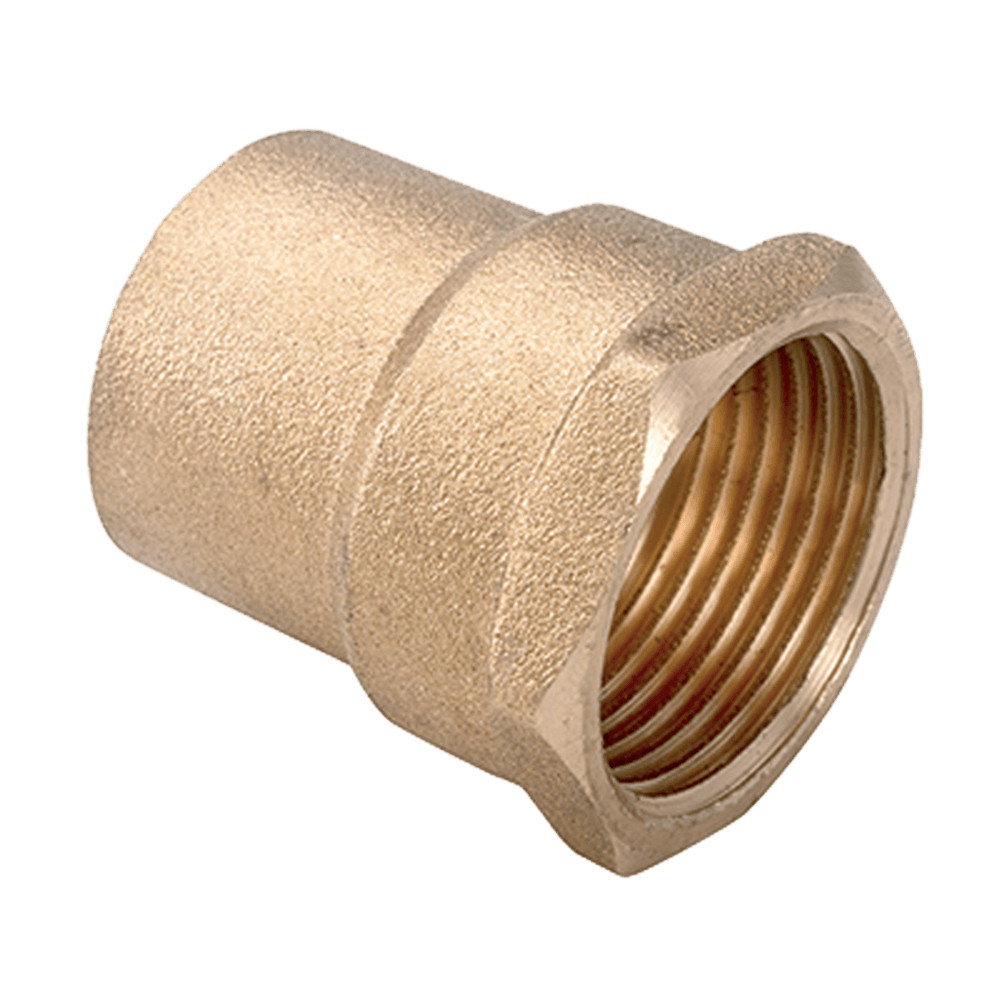

MTG 4270G forrvég, 35mmx5/4"B
Ez a sárgaréz idom átmenetet képez a 35 mm átmérőjű vörösréz csővezeték és a szabványos 5/4 colos (1 1/4") külső menettel rendelkező szerelvények között. Az idom egyik fele kapilláris forrasztással rögzíthető a rézcsőhöz, a másik fele pedig precízen megmunkált belső menettel rendelkezik. A 35 mm-es csőméret és az 5/4"-os menet kombinációja elengedhetetlen kazánházi alapvezetékeknél és hőközpontoknál, ahol a cél a nagy mennyiségű közeg szállítása minimális ellenállás mellett.
Alkalmazási területek
Elsősorban kazánházakban, hőközpontokban, nagy teljesítményű keringető szivattyúk bekötésénél és központi fűtési főgerinceknél alkalmazzák. Segítségével a 35 mm-es rézcső közvetlenül csatlakoztatható 5/4 colos külső menetes golyóscsapokhoz, hidraulikus váltókhoz, hőcserélőkhöz vagy nagyméretű osztó-gyűjtő rendszerekhez. Sárgaréz alapanyaga ellenáll a vízkőlerakódásnak és hosszú élettartamot garantál.
Kialakítás és minőség
A Metalgroup által gyártott idom robusztus felépítéssel, fokozott falvastagsággal és mérethelyes menettel készül a biztonságos szerelés érdekében. A forrasztható tok belső felülete segíti a gyors és szivárgásmentes kapilláris forrasztást, a belső menet pedig stabil kötést biztosít a csatlakozó elemekkel. Az idom tartósan bírja a nagy rendszerekben fellépő jelentős üzemi nyomást és a folyamatos hőingadozást.
Műszaki adatok:
- Típus: MTG 4270G (Belső menetes forrvég)
- Csatlakozási méret 1: 35 mm (forrasztható tok)
- Csatlakozási méret 2: 5/4" (1 1/4") belső menet
- Anyaga: Sárgaréz
- Maximális üzemi nyomás: 16 bar
- Maximális hőmérékslet: 95 °C
A termék előnyei
- Maximális átfolyás: Megbízható kötést hoz létre a 35-ös rézcső és az 5/4"-os szerelvények között, biztosítva a rendszer zavartalan hidraulikai egyensúlyát.
- Ipari élettartam: A sárgaréz szerkezet kiválóan ellenáll a korróziónak és a mechanikai igénybevételnek a gépészeti hálózatokban.
- Stabil rögzítés: A nagyméretű hatszögletű külső kialakítás biztos fogást tesz lehetővé a menetes rész rögzítésekor, még nagy nyomaték esetén is.
Szerelési tanács: Forrasztás előtt a csővéget és az idom tokos részét fémtisztára kell pucolni. A menetes részen használjon kenderkócot tömítőpasztával vagy nagy méretekhez ajánlott menettömítőt. A forrasztási folyamat során ügyeljen rá, hogy a menetes részen már meglévő tömítések ne károsodjanak a hőtől (javasolt a forrasztást a végleges menettömítés és rögzítés előtt elvégezni).
