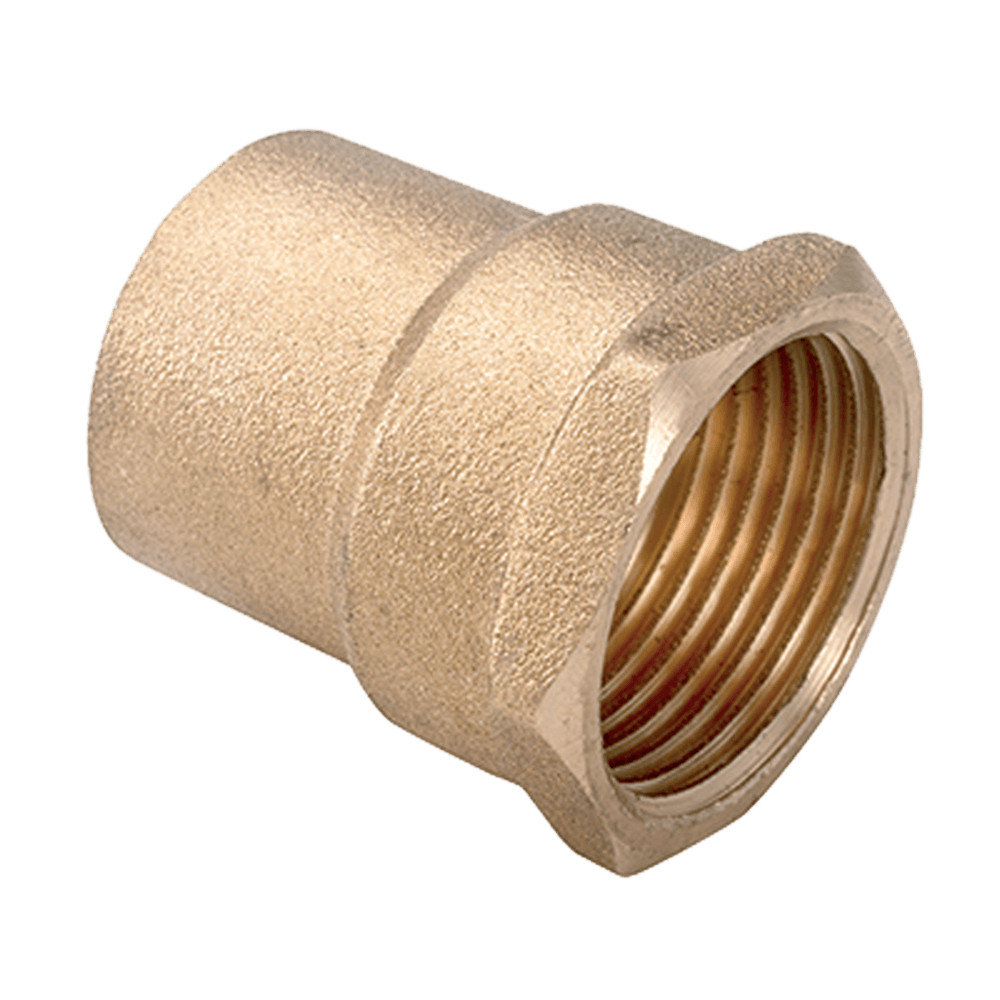

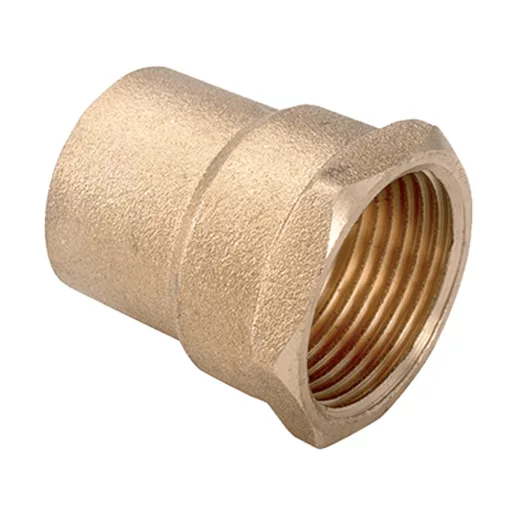

MTG 4270G forrvég, 22mmx3/4"B
Ez a sárgaréz idom átmenetet képez a 22 mm átmérőjű vörösréz csővezeték és a szabványos 3/4 colos külső menettel rendelkező szerelvények között. Az idom egyik fele kapilláris forrasztással rögzíthető a rézcsőhöz, a másik fele pedig belső menetes kialakítású. A 22 mm - 3/4" párosítás az egyik leggyakrabban alkalmazott méretkombináció a modern épületgépészetben, mivel a gerincvezetékek többsége ezen a keresztmetszeten csatlakozik a főbb rendszerelemekhez.
Alkalmazási területek
Széles körben alkalmazzák központi fűtési rendszerekben, használati melegvíz-hálózatokban és kazánházi szereléseknél. Segítségével a 22 mm-es rézcső közvetlenül csatlakoztatható külső menetes golyóscsapokhoz, zónaszelepekhez, keringető szivattyúk hollandereihez vagy osztó-gyűjtőkhöz. Sárgaréz alapanyaga ellenáll a vízkőlerakódásnak és hosszú élettartamot garantál a rendszer teljes futamideje alatt.
Kialakítás és minőség
A Metalgroup által gyártott idom pontos falvastagsággal és szabványos belső menettel készül a stabil szerelés érdekében. A forrasztható tok belső felülete elősegíti az egyenletes forraszanyag-eloszlást, a precízen megmunkált belső menet pedig biztos kötést garantál. Az idom tartósan ellenáll a rendszerben fellépő üzemi nyomásnak és a folyamatos hőingadozásnak.
Műszaki adatok:
- Típus: MTG 4270G (Belső menetes forrvég)
- Csatlakozási méret 1: 22 mm (forrasztható tok)
- Csatlakozási méret 2: 3/4" belső menet
- Anyaga: Sárgaréz
- Maximális üzemi nyomás: 16 bar
- Maximális hőmérséklet: 95 °C
A termék előnyei
- Szabványos átmenet: Megbízható kötést hoz létre a 22-es rézcső és a 3/4"-os külső menetes elemek között.
- Hosszú élettartam: A sárgaréz szerkezet ellenáll a korróziónak és a gépészeti igénybevételnek.
- Biztonságos szerelés: A hatszögletű külső kialakítás stabil fogást nyújt a szerszámoknak a rögzítés és meghúzás során.
Szerelési tanács: Forrasztás előtt a csővéget és az idom tokos részét fémtisztára kell pucolni (pl. tisztítófilccel). A menetes csatlakozásnál használjon teflonszalagot, menettömítő zsinórt vagy kenderkócot tömítőpasztával. Javasolt a forrasztást még a menetes rögzítés és tömítés előtt elvégezni, hogy a keletkező magas hő ne károsítsa a menettömítő anyagot.
