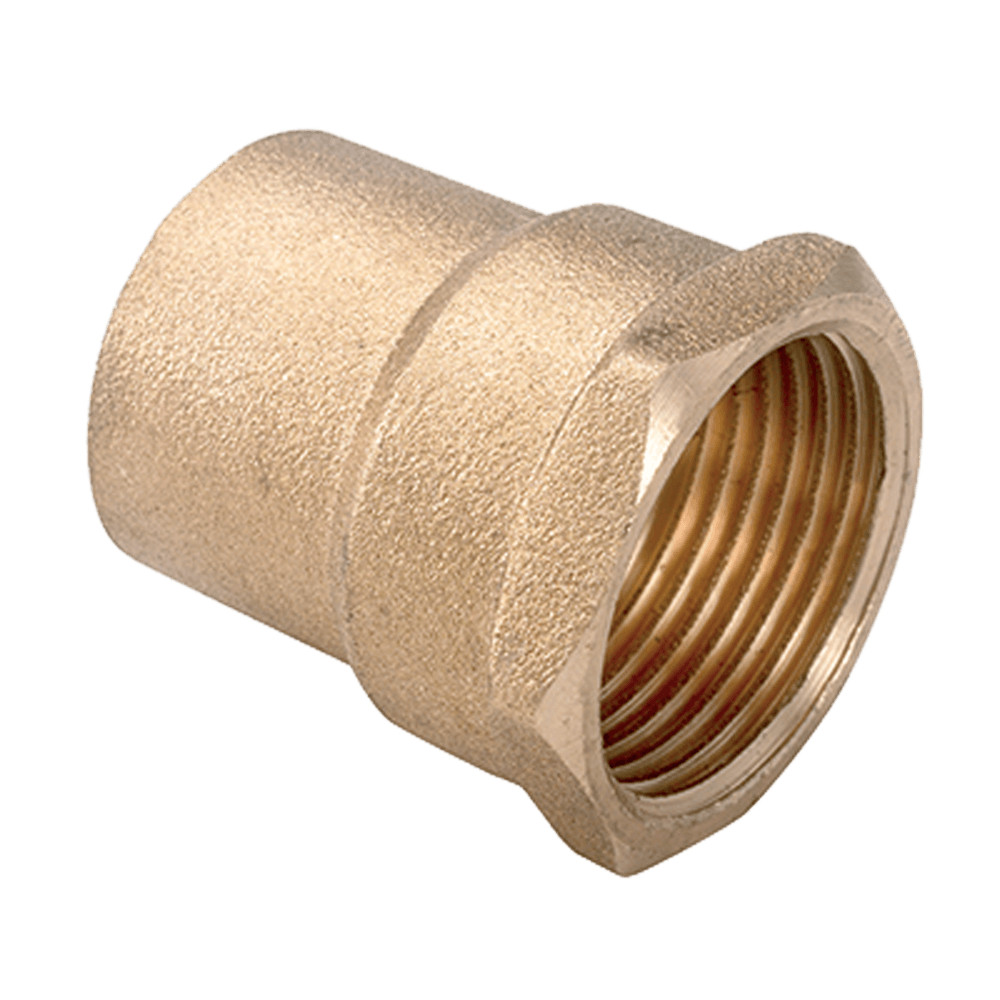

MTG 4270G forrvég, 22mmx1/2"B
Ez a sárgaréz idom átmenetet képez a 22 mm átmérőjű vörösréz csővezeték és a szabványos 1/2 colos külső menettel rendelkező szerelvények között. Az idom egyik fele kapilláris forrasztással rögzíthető a rézcsőhöz, a másik fele pedig belső menetes kialakítású. A 22 mm-es csőméret jellemzően gerincvezetékeknél használatos, ez az idom pedig lehetővé teszi a közvetlen csatlakozást a kisebb menetméretű gépészeti elemekhez vagy mérőműszerekhez.
Alkalmazási területek
Széles körben alkalmazzák vízellátó rendszerekben, központi fűtési hálózatokban és kazánházi szereléseknél. Segítségével a 22 mm-es rézcső közvetlenül csatlakoztatható külső menetes szelepekhez, légtelenítőkhöz, nyomásmérőkhöz vagy egyéb szűkített csatlakozást igénylő gépészeti idomokhoz. Sárgaréz alapanyaga ellenáll a vízkőlerakódásnak és hosszú élettartamot biztosít a hálózatban.
Kialakítás és minőség
A Metalgroup által gyártott idom pontos falvastagsággal és szabványos belső menettel készül a stabil szerelés érdekében. A forrasztható tok belső felülete segíti az egyenletes forraszanyag-eloszlást, a precízen megmunkált belső menet pedig szivárgásmentes kötést garantál. Az idom bírja a rendszerben fellépő üzemi nyomást és a folyamatos hőingadozást.
Műszaki adatok:
- Típus: MTG 4270G (Belső menetes forrvég)
- Csatlakozási méret 1: 22 mm (forrasztható tok)
- Csatlakozási méret 2: 1/2" belső menet
- Anyaga: Sárgaréz
- Maximális üzemi nyomás: 16 bar
- Maximális hőmérséklet: 95 °C
A termék előnyei
- Szűkített átmenet: Stabil kötést hoz létre a 22-es rézcső és a kisebb, 1/2"-os külső menetes elemek között.
- Hosszú élettartam: A sárgaréz szerkezet ellenáll a korróziónak és a gépészeti igénybevételnek.
- Könnyű szerelhetőség: A hatszögletű külső kialakítás biztos fogást nyújt a szereléshez használt szerszámoknak.
Szerelési tanács: Forrasztás előtt a csővéget és az idom tokos részét fémtisztára kell pucolni. A menetes csatlakozásnál használjon teflonszalagot, menettömítő zsinórt vagy kenderkócot. Javasolt a forrasztást még a menetes rögzítés és tömítés előtt elvégezni, hogy a keletkező hő ne károsítsa a tömítőanyagot.
