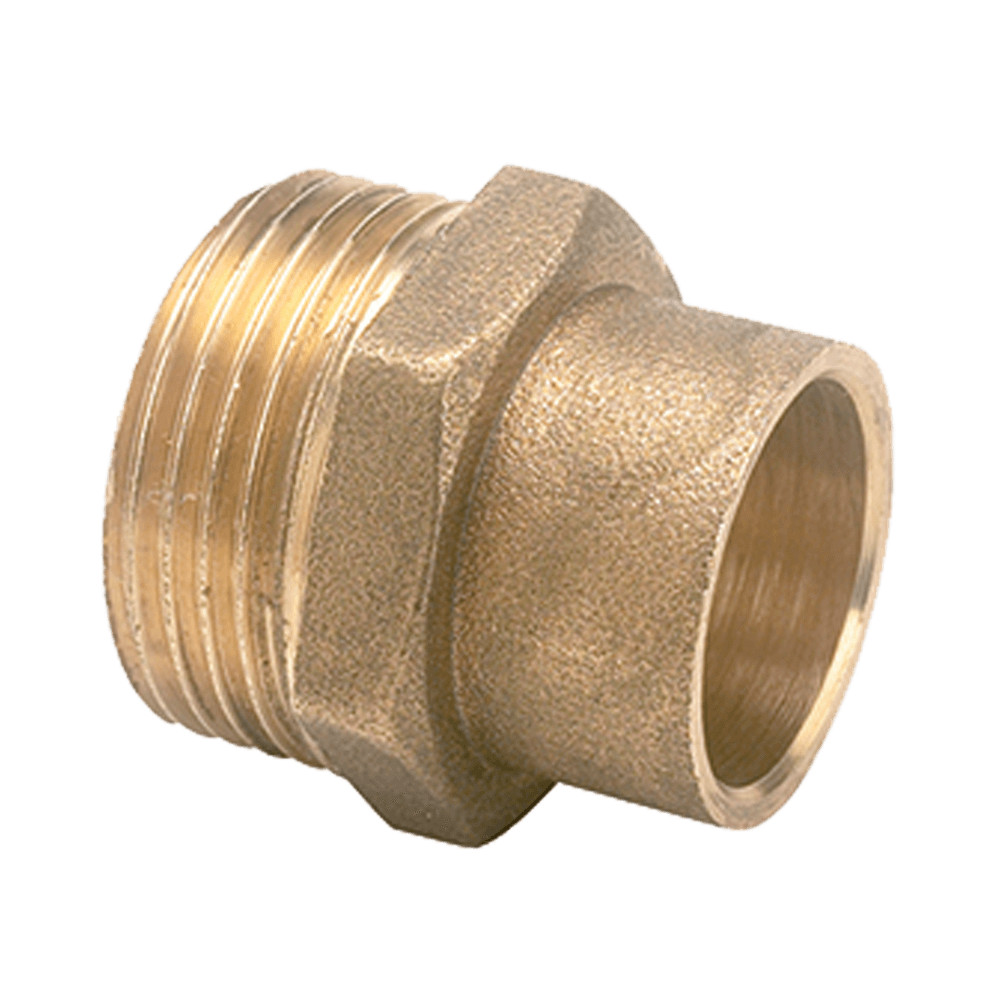

MTG 4243G forrvég, 42mmx6/4"K
Ez a sárgaréz idom átmenetet képez a 42 mm átmérőjű vörösréz csővezeték és a szabványos 6/4 colos (1 1/2") belső menettel rendelkező gépészeti elemek között. Az idom egyik fele kapilláris forrasztással rögzíthető a rézcsőhöz, a másik fele pedig precízen vágott külső menettel rendelkezik. A 42 mm-es csőméret és a 6/4"-os menet kombinációja elengedhetetlen hőközpontok, ipari kazánházak és nagy kapacitású technológiai vezetékek építésekor.
Alkalmazási területek
Elsősorban nagy teljesítményű ipari kazánok, puffertartályok, osztó-gyűjtők és központi keringető egységek bekötésénél alkalmazzák. Segítségével a 42 mm-es rézcső közvetlenül csatlakoztatható 6/4 colos belső menetes golyóscsapokhoz, hidraulikus váltókhoz vagy hőcserélőkhöz. Sárgaréz alapanyaga ellenáll a vízkőlerakódásnak és megfelel a legmagasabb épületgépészeti követelményeknek.
Kialakítás és minőség
A Metalgroup által gyártott idom robusztus, vastag falú kialakítással és mérethelyes menettel készül a biztonságos ipari szerelés érdekében. A forrasztható tok belső felülete és a külső menet kialakítása segíti a gyors és tartósan szivárgásmentes kötés kialakítását. Az idom bírja a nagy rendszerekben fellépő jelentős üzemi nyomást és a folyamatos hőingadozást.
Műszaki adatok:
- Típus: MTG 4243G (Forrvég / Átmeneti idom)
- Csatlakozási méret 1: 42 mm (forrasztható tok)
- Csatlakozási méret 2: 6/4" (1 1/2") külső menet
- Anyaga: Sárgaréz
- Maximális üzemi nyomás: 16 bar
- Maximális hőmérséklet: 95 °C
A termék előnyei
- Kiváló átfolyási paraméterek: Megbízható kötést hoz létre a 42-es rézcső és a 6/4"-os szerelvények között, biztosítva a rendszer zavartalan hidraulikai paramétereit.
- Ipari élettartam: A sárgaréz szerkezet kiválóan ellenáll a korróziónak még intenzív igénybevétel mellett is.
- Stabil rögzítés: A nagyméretű hatszögletű vállrész biztos fogást tesz lehetővé a menetes rész rögzítésekor nagy méretű csőszerszámokkal is.
Szerelési tanács: Forrasztás előtt a csővéget és az idom tokos részét fémtisztára kell pucolni. A menetes részen használjon kenderkócot tömítőpasztával vagy ipari menettömítő zsinórt. A forrasztási folyamat során ügyeljen rá, hogy a menetes részen már meglévő tömítések ne károsodjanak a nagy hőtől (javasolt a forrasztást a végleges menettömítés előtt elvégezni).
