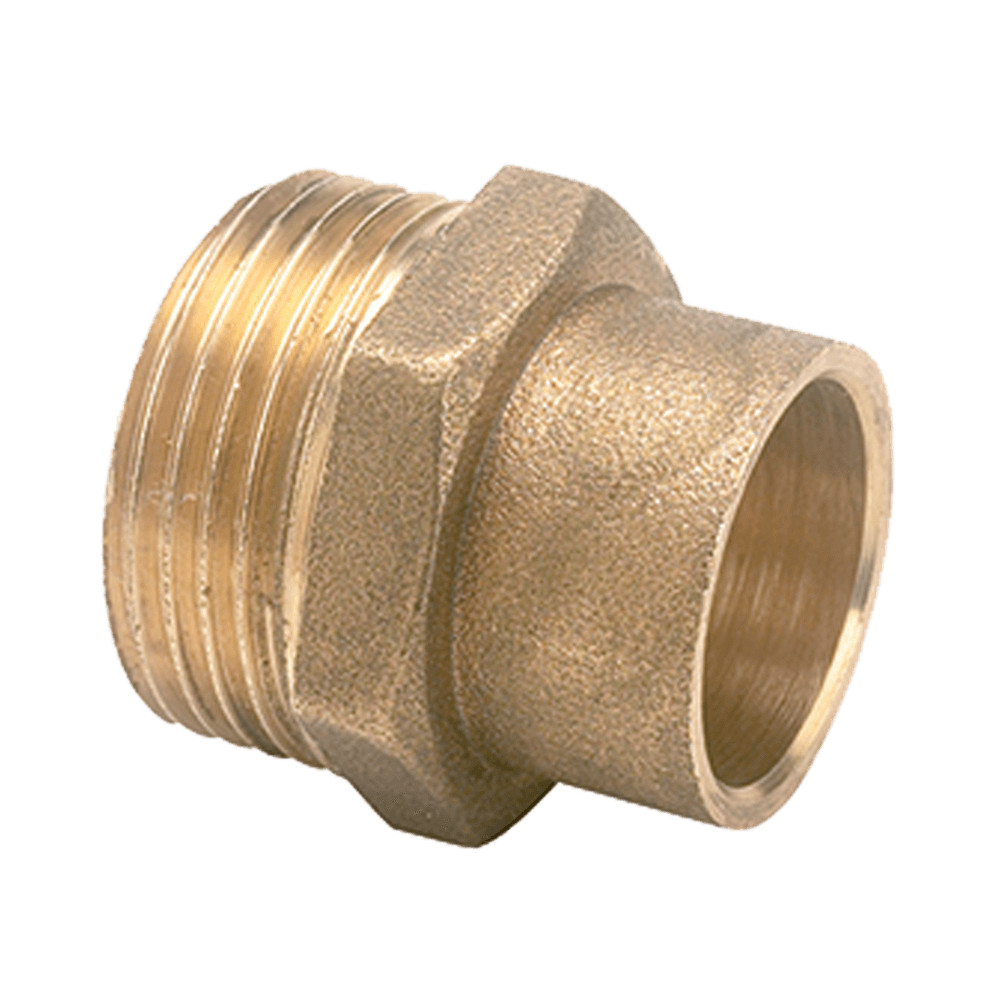

MTG 4243G forrvég, 28mmx5/4"K
Ez a sárgaréz idom átmenetet képez a 28 mm átmérőjű vörösréz csővezeték és a szabványos 5/4 colos (1 1/4") belső menettel rendelkező szerelvények között. Az idom egyik fele kapilláris forrasztással rögzíthető a rézcsőhöz, a másik fele pedig precízen vágott külső menettel rendelkezik. Ez a típusú idom kifejezetten alkalmas fővezetékek bekötésére, ahol a 28-as rézcsőről közvetlenül, szűkület nélkül kell nagyobb menetméretű gépészeti egységekhez csatlakozni.
Alkalmazási területek
Elsősorban kazánházi elosztóknál, puffertartályok bekötésénél, nagy teljesítményű keringető szivattyúknál és központi fűtési gerincvezetékeknél használják. Segítségével a 28 mm-es rézcső közvetlenül csatlakoztatható 5/4 colos belső menetes golyóscsapokhoz, iszapleválasztókhoz vagy hőcserélőkhöz. Sárgaréz alapanyaga ellenáll a vízkőlerakódásnak és megfelel az általános épületgépészeti követelményeknek.
Kialakítás és minőség
A Metalgroup által gyártott idom robusztus felépítéssel, pontos falvastagsággal és mérethelyes menettel készül a stabil szerelés érdekében. A forrasztható tok belső felülete és a külső menet kialakítása segíti a gyors és szivárgásmentes kötés kialakítását. Az idom tartósan bírja a rendszerben fellépő üzemi nyomást és a folyamatos hőingadozást.
Műszaki adatok:
- Típus: MTG 4243G (Forrvég / Átmeneti idom)
- Csatlakozási méret 1: 28 mm (forrasztható tok)
- Csatlakozási méret 2: 5/4" (1 1/4") külső menet
- Anyaga: Sárgaréz
- Maximális üzemi nyomás: 16 bar
- Maximális hőmérséklet: 95 °C
A termék előnyei
- Nagy átfolyási keresztmetszet: Megbízható kötést hoz létre a 28-as rézcső és az 5/4"-os szerelvények között, biztosítva a rendszer megfelelő tömegáramát.
- Hosszú élettartam: A sárgaréz szerkezet ellenáll a korróziónak a gépészeti hálózatokban.
- Stabil szerelhetőség: A nagyméretű hatszögletű vállrész biztos fogást nyújt a menetes rész rögzítésekor.
Szerelési tanács: Forrasztás előtt a csővéget és az idom tokos részét fémtisztára kell pucolni. A menetes részen használjon teflonszalagot, menettömítő zsinórt vagy kenderkócot tömítőpasztával. A forrasztási folyamat során ügyeljen rá, hogy a menetes részen már meglévő tömítések ne sérüljenek a hőtől (célszerű a forrasztást elvégezni a végleges menettömítés előtt).
