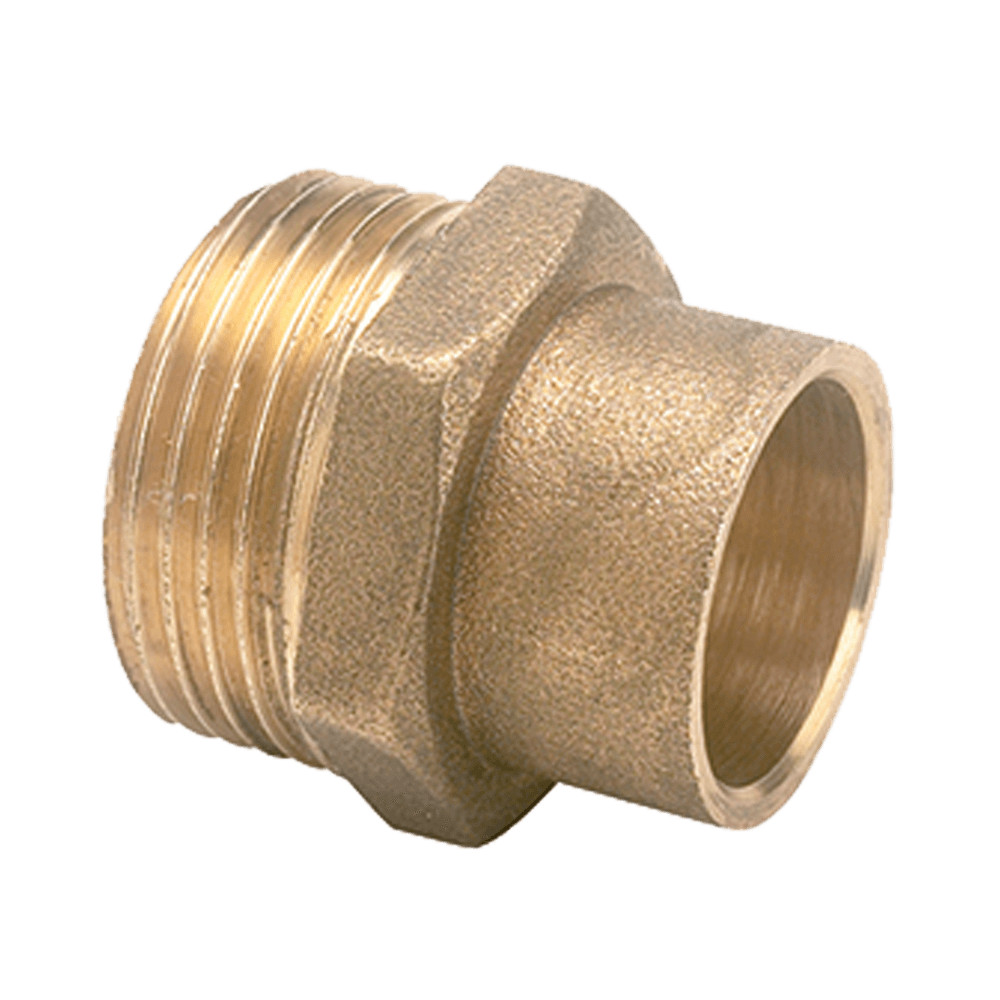

MTG 4243G forrvég, 35mmx6/4"K
Ez a sárgaréz idom átmenetet képez a 35 mm átmérőjű vörösréz csővezeték és a szabványos 6/4 colos (1 1/2") belső menettel rendelkező szerelvények között. Az idom egyik fele kapilláris forrasztással rögzíthető a rézcsőhöz, a másik fele pedig precízen vágott külső menettel rendelkezik. A 35 mm-es csőméret és a 6/4"-os menet kombinációja elengedhetetlen kazánházi alapvezetékeknél és hőközpontoknál, ahol a cél a nagy mennyiségű közeg szállítása minimális ellenállás mellett.
Alkalmazási területek
Elsősorban kazánházakban, puffertartályok bekötésénél, nagy teljesítményű keringető szivattyúknál és központi fűtési főgerinceknél alkalmazzák. Segítségével a 35 mm-es rézcső közvetlenül csatlakoztatható 6/4 colos belső menetes golyóscsapokhoz, hidraulikus váltókhoz, hőcserélőkhöz vagy osztó-gyűjtő rendszerekhez. Sárgaréz alapanyaga ellenáll a vízkőlerakódásnak és megfelel az általános épületgépészeti követelményeknek.
Kialakítás és minőség
A Metalgroup által gyártott idom fokozott falvastagsággal és mérethelyes menettel készül a biztonságos szerelés érdekében. A forrasztható tok belső felülete és a külső menet kialakítása segíti a gyors és szivárgásmentes kötés kialakítását. Az idom tartósan bírja a nagy rendszerekben fellépő üzemi nyomást és a folyamatos hőingadozást.
Műszaki adatok:
- Típus: MTG 4243G (Forrvég / Átmeneti idom)
- Csatlakozási méret 1: 35 mm (forrasztható tok)
- Csatlakozási méret 2: 6/4" (1 1/2") külső menet
- Anyaga: Sárgaréz
- Maximális üzemi nyomás: 16 bar
- Maximális hőmérséklet: 95 °C
A termék előnyei
- Maximális átfolyás: Megbízható kötést hoz létre a 35-ös rézcső és a 6/4"-os szerelvények között, biztosítva a rendszer zavartalan hidraulikai paramétereit.
- Hosszú élettartam: A sárgaréz szerkezet kiválóan ellenáll a korróziónak a gépészeti hálózatokban.
- Stabil rögzítés: A nagyméretű hatszögletű vállrész biztos fogást tesz lehetővé a menetes rész rögzítésekor, még nagy nyomaték esetén is.
Szerelési tanács: Forrasztás előtt a csővéget és az idom tokos részét fémtisztára kell pucolni. A menetes részen használjon kenderkócot tömítőpasztával vagy nagy méretekhez ajánlott menettömítőt. A forrasztási folyamat során ügyeljen rá, hogy a menetes részen már meglévő tömítések ne károsodjanak a hőtől (javasolt a forrasztást a végleges menettömítés előtt elvégezni).
