FISCHER kétrészes gumibetétes bilincs, M10/12, 197-203mm

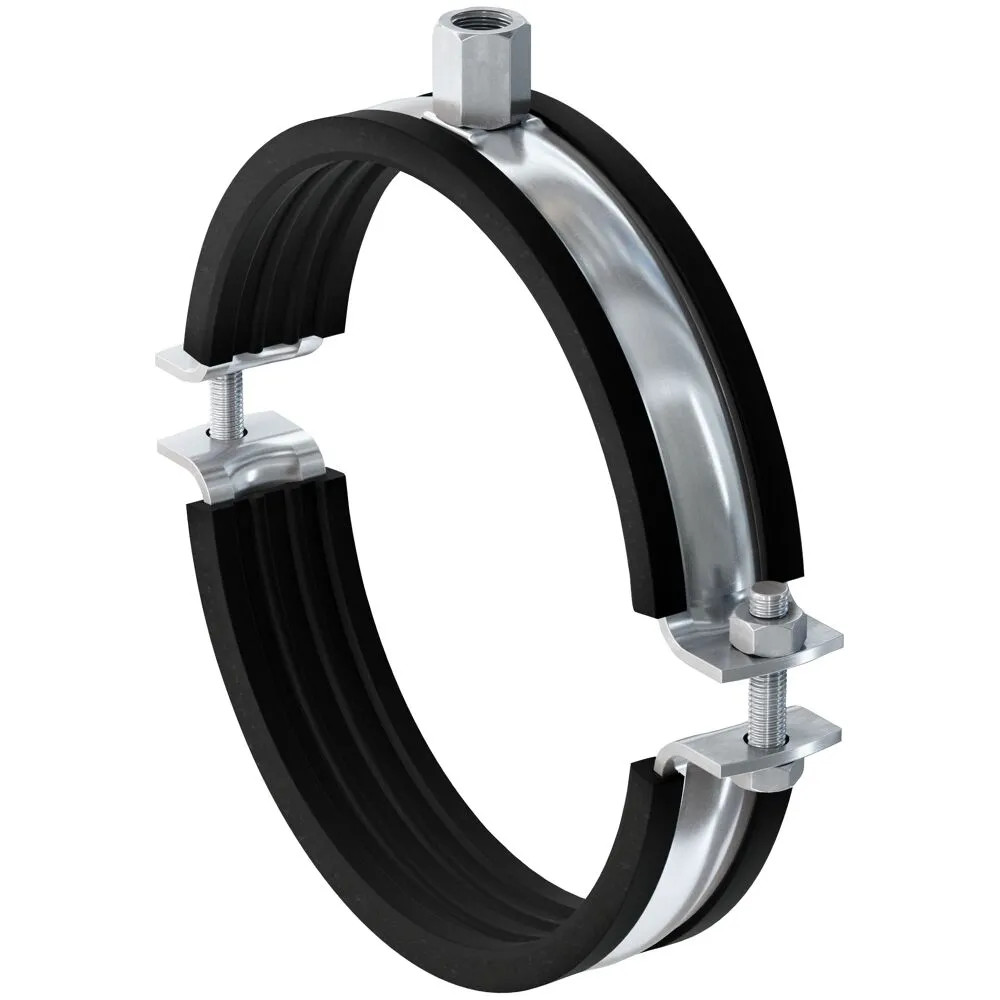

A fischer masszív kétrészes gumibetétes bilincs (metrikus) csőbilincs egy horganyzott acélból készült, DD11 anyagminőségű, kétcsavaros csőbilincs M8 / M10 vagy M12 / M16 kombinált menettel. A kétcsavaros változat lehetővé teszi az optimalizált beállítást a cső külső átmérőjével összhangban. A kombinált növeli a szerelés rugalmasságát. Ez lehetővé teszi a 19-508 mm külső átmérőjű csővek biztonságos rögzítését menetes szárral vagy tőcsavarral, beltérben. Klór- és szilikonmentes hangszigetelő betéttel a csőbilincs megfelel a DIN 4109 követelményeinek. A Fischer FRSM (metrikus) -50 °C és + 110 °C közötti hőmérsékleti tartományban alkalmazható.
Előnyök
- Tesztelt, magas terhelési értékek garantálják az FRSM bilincsnek biztonságos működését
- A kombinált M10/M12, M12/M16 vagy M16 csatlakozómenet optimális szerelhetőséget eredményez
- Ø 124mm-től 2 menetes szárral is szerelhető, pl. öntöttvas vízelvezető csövek rögzítéséhez
- A két csavar lehetővé teszi a cső külső átmérőjének megfelelő könnyű beállíthatóságot
- A csavarok biztonsági funkciója biztosítja a problémamentes szerelést
Tulajdonságok
- Anyaga: acél DD11 (1.0332) DIN EN 10111
- Cink bevonat: elektro-cink bevonat, 5 - 9µm
- Csatlakozó anya: M10 / M12 = SW 17, M12 / M16 = SW 22, M16 = SW 24
- Zárócsavar: kereszthornyú lapos fejjel 4"-ig, hatlapfejjel 4"-tól
- Hangszigetelő betét anyaga: EPDM, klór- és szilikonmentes
- Hőmérséklet tartomány: -50°C - +110°C
- Keménység: 45 ± 5° (A)
- Tűzállóság: DIN 4102: B2
Alkalmazások

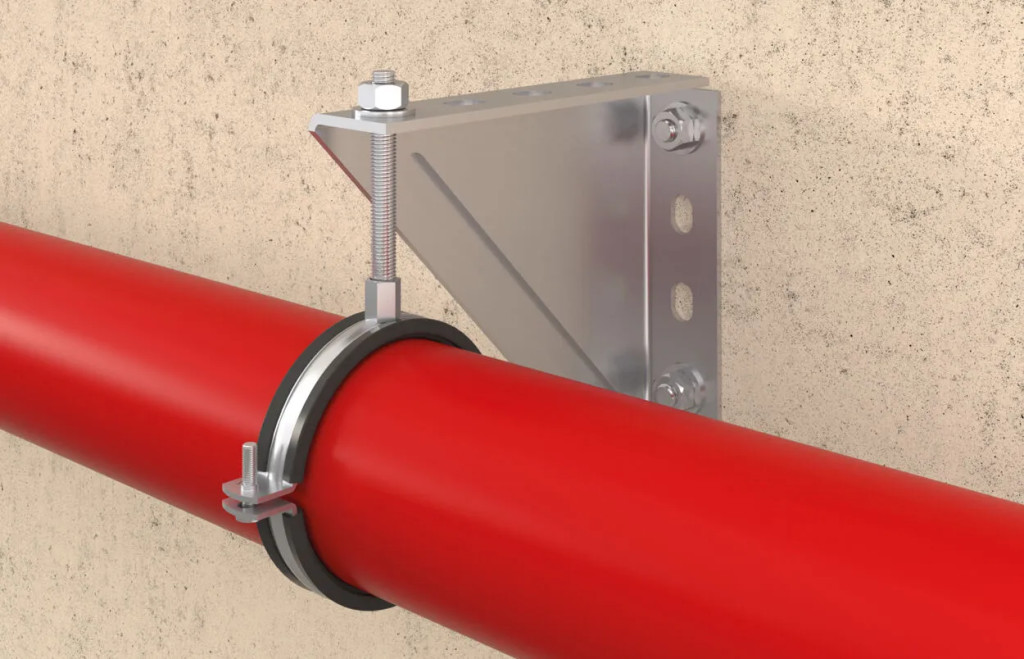

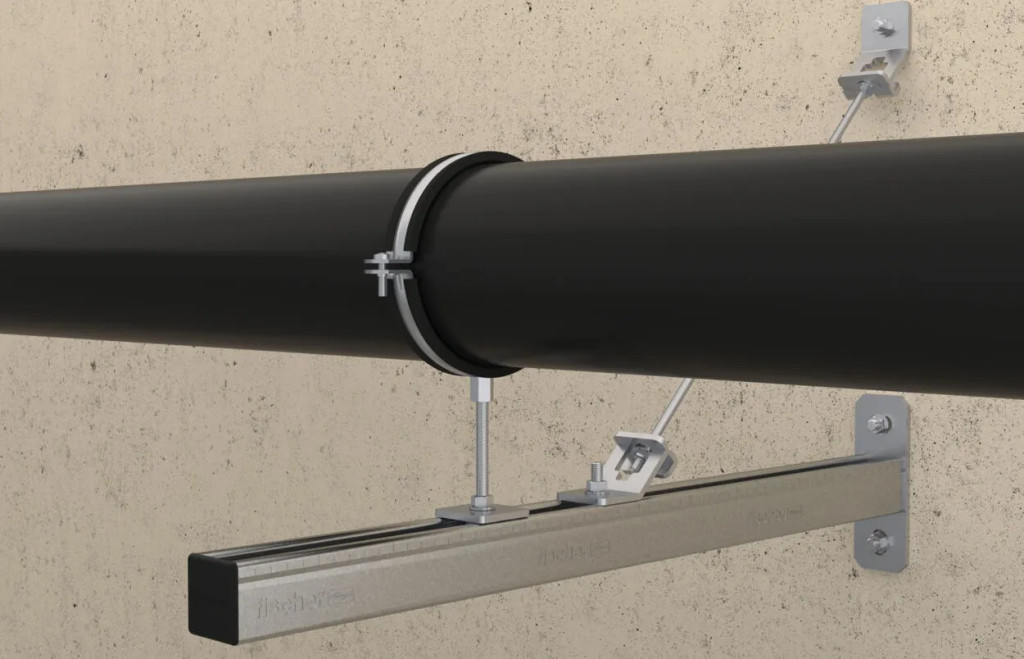

- Közepes és nagy csövek biztonságos rögzítése nagy távolságoknál menetes szárakkal vagy tőcsavarokkal
Műszaki adatok
- Menet: M10/12
- Befogási tartomány: 196 - 203mm
- Szélesség: 263 mm
- Magasság: 238 mm
- Szerelőszalag szélesség x vastagság: 30 x 3,0 mm
- Magasság: 129 mm
- Rögzítőcsavar: M8
- Max. javasolt statikus terhelés (centrikus feszültség): 3 kN
Képforrás és szövegforrás: fischer group of companies
