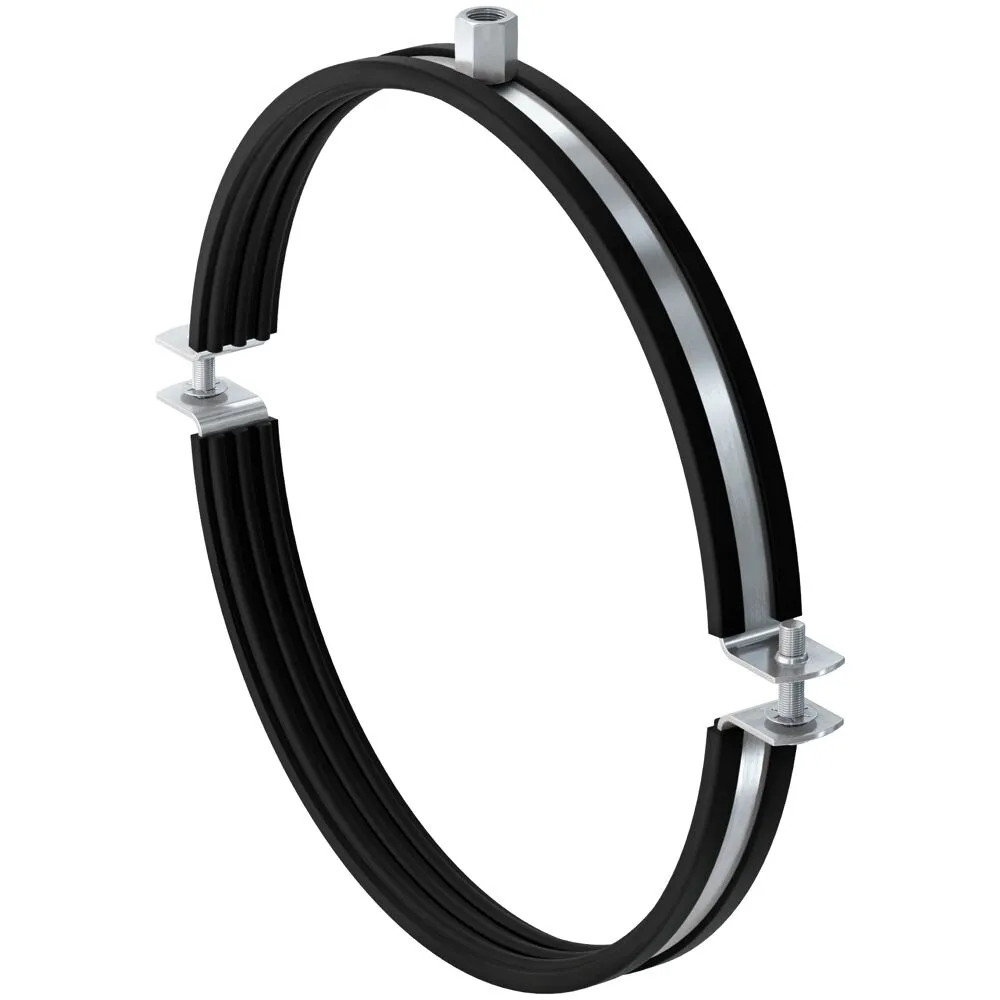

FISCHER LGS kétrészes légtechnikai bilincs, 200mm
A fischer LGS légvezeték bilincs ideális rögzítő megoldás minden típusú szellőzőcsatorna számára. Az LGS segítségével a légcsövek különösen könnyen és gyorsan rögzíthetőek a rögzítési alaphoz. A széles kinyithatósága lehetővé teszi a csővek egyszerű beillesztését, míg az LGS kétcsavaros koncepciója lehetővé teszi az optimális beállítást a cső külső átmérőjéhez. Az LGS 450 mm átmérőtől furatokkal van ellátva a bilincs mindkét részsén. Ez lehetővé teszi az ajánlott terhelés megduplázását két menetes szárral és anyával. A hangszigetelő betét biztosítja megbízhatóan az akusztikus leválasztást.
Jellemzők
- A két csavar lehetővé teszi az ideális beállítást a cső külső átmérőjéhez.
- A csavar veszteségvédelme.
- Hangszigetelő betét.
- Kombinált M8 / M10 csatlakozómenettel
- Az LGS nagy nyitási szöge lehetővé teszi a gyors és egyszerű szerelése
- Az LGS két csavarral beállítható a megfelelő csőátmérőhöz
- A zárócsavar nagy fejkialakítása meggátolja a csavar nem kívánt kiesését
- A hangszigetelő betét szilárd illeszkedése megakadályozza a kicsúszást a cső szerelése alatt
- Az LGS bilincs mindkét oldala ki van fúrva 450 mm-es átmérőtől. Ez lehetővé teszi két menetes szár és anya alkalmazását, amivel a javasolt terhelés megduplázható
Tulajdonságok
- Anyaga: acél DC01 (1.330) DIN EN 10130
- Cink bevonat: elektro-cink bevonat, 5 - 9µm
- Csatlakozó anya: M8 / M10, SW 13
- Zárócsavar: csavar kombinált süllyesztett fejjel
- Hangszigetelő betét anyaga: SBR/EPDM; klór- és szilikonmentes
- Hangszigetelés: DIN 4109
- Hőmérséklet tartomány: -50°C - +110°C
- Keménység: 45 ± 5° (A)
- Tűzállóság: DIN 4102: B2
Alkalmazások
- Kétrészes légcsatorna bilincs hangszigeteléssel légcsatornához és műanyag csövekhez.
- 450 mm átmérő feletti csövek rögzítése két menetes szárral
- ø 450 mm-től ragasztott hangszigeteléssel

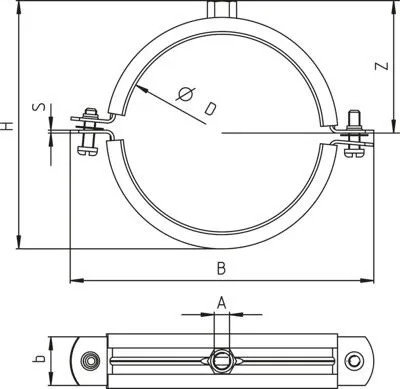

Műszaki adatok
- Menet: M8 / M10
- Befogási tartomány: 200 mm
- Magasság: 228 mm
- Szélesség: 253 mm
- Szerelőszalag szélesség x vastagság 25 x 1,5 mm
- Magasság: 122 mm
- Rögzítőcsavar: M6
- Max javasolt statikus terhelés (centrikus feszültség): 0,6 kN
Képforrás és szövegforrás: fischer group of companies
