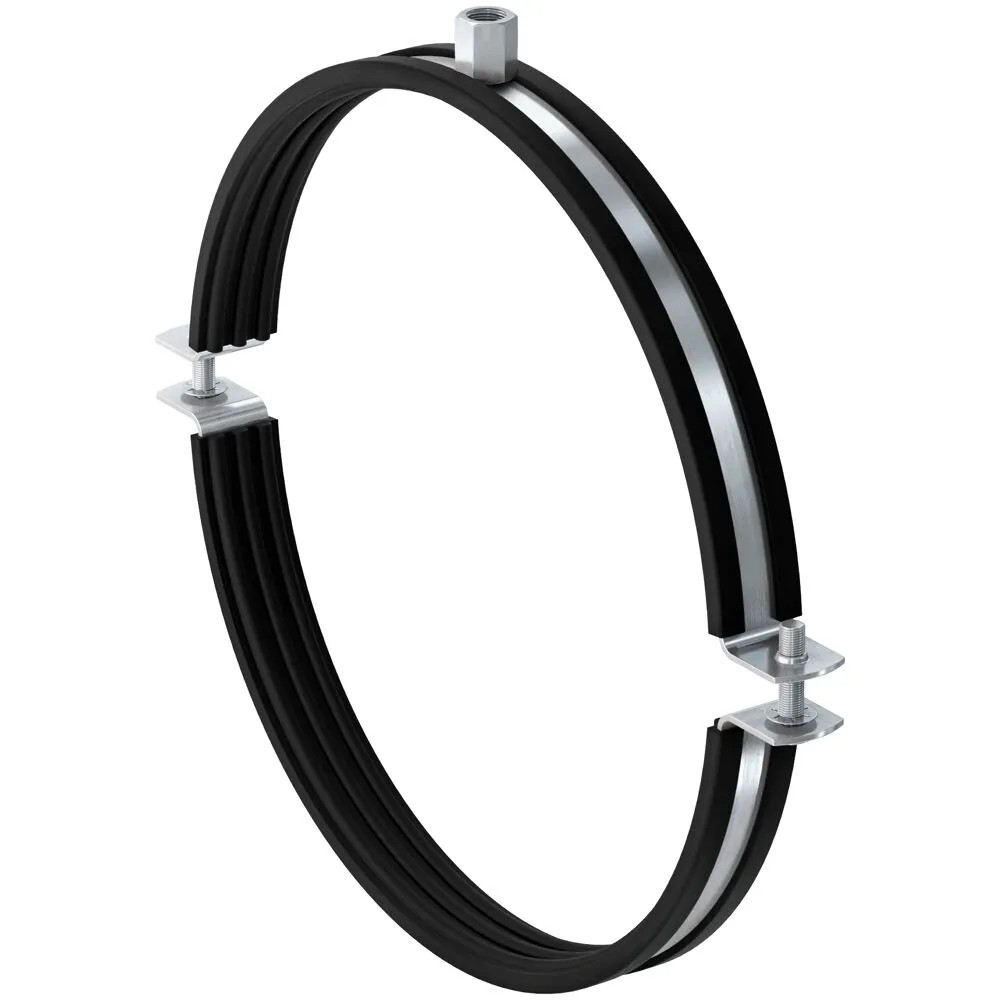

FISCHER LGS kétrészes légtechnikai bilincs, 160 mm

FISCHER LGS kétrészes légtechnikai bilincs, 160mm

A fischer LGS légvezeték bilincs ideális rögzítő megoldás minden típusú szellőzőcsatorna számára. Az LGS segítségével a légcsövek különösen könnyen és gyorsan rögzíthetőek a rögzítési alaphoz. A széles kinyithatósága lehetővé teszi a csővek egyszerű beillesztését, míg az LGS kétcsavaros koncepciója lehetővé teszi az optimális beállítást a cső külső átmérőjéhez. Az LGS 450 mm átmérőtől furatokkal van ellátva a bilincs mindkét részsén. Ez lehetővé teszi az ajánlott terhelés megduplázását két menetes szárral és anyával. A hangszigetelő betét biztosítja megbízhatóan az akusztikus leválasztást.

Jellemzők

• A két csavar lehetővé teszi az ideális beállítást a cső külső átmérőjéhez.
• A csavar veszteségvédelme.
• Hangszigetelő betét.
• Kombinált M8 / M10 csatlakozómenettel
• Az LGS nagy nyitási szöge lehetővé teszi a gyors és egyszerű szerelése
• Az LGS két csavarral beállítható a megfelelő csőátmérőhöz
• A zárócsavar nagy fejkialakítása meggátolja a csavar nem kívánt kiesését
• A hangszigetelő betét szilárd illeszkedése megakadályozza a kicsúszást a cső szerelése alatt
• Az LGS bilincs mindkét oldala ki van fúrva 450 mm-es átmérőtől. Ez lehetővé teszi két menetes szár és anya alkalmazását, amivel a javasolt terhelés megduplázható

Tulajdonságok

• Anyaga: acél DC01 (1.330) DIN EN 10130
• Cink bevonat: elektro-cink bevonat, 5 - 9µm
• Csatlakozó anya: M8 / M10, SW 13
• Zárócsavar: csavar kombinált süllyesztett fejjel
• Hangszigetelő betét anyaga: SBR/EPDM; klór- és szilikonmentes
• Hangszigetelés: DIN 4109
• Hőmérséklet tartomány: -50°C - +110°C
• Keménység: 45 ± 5° (A)
• Tűzállóság: DIN 4102: B2

Alkalmazások

• Kétrészes légcsatorna bilincs hangszigeteléssel légcsatornához és műanyag csövekhez.
• 450 mm átmérő feletti csövek rögzítése két menetes szárral
• ø 450 mm-től ragasztott hangszigeteléssel

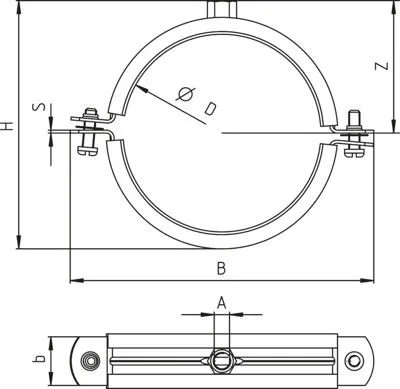

Műszaki adatok

• Menet: M8 / M10
• Befogási tartomány: 160 mm
• Magasság: 188 mm
• Szélesség: 213 mm
• Szerelőszalag szélesség x vastagság 25 x 1,5 mm
• Magasság: 102 mm
• Rögzítőcsavar: M6
• Max javasolt statikus terhelés (centrikus feszültség): 0,6 kN

Képforrás és szövegforrás: fischer group of companies
