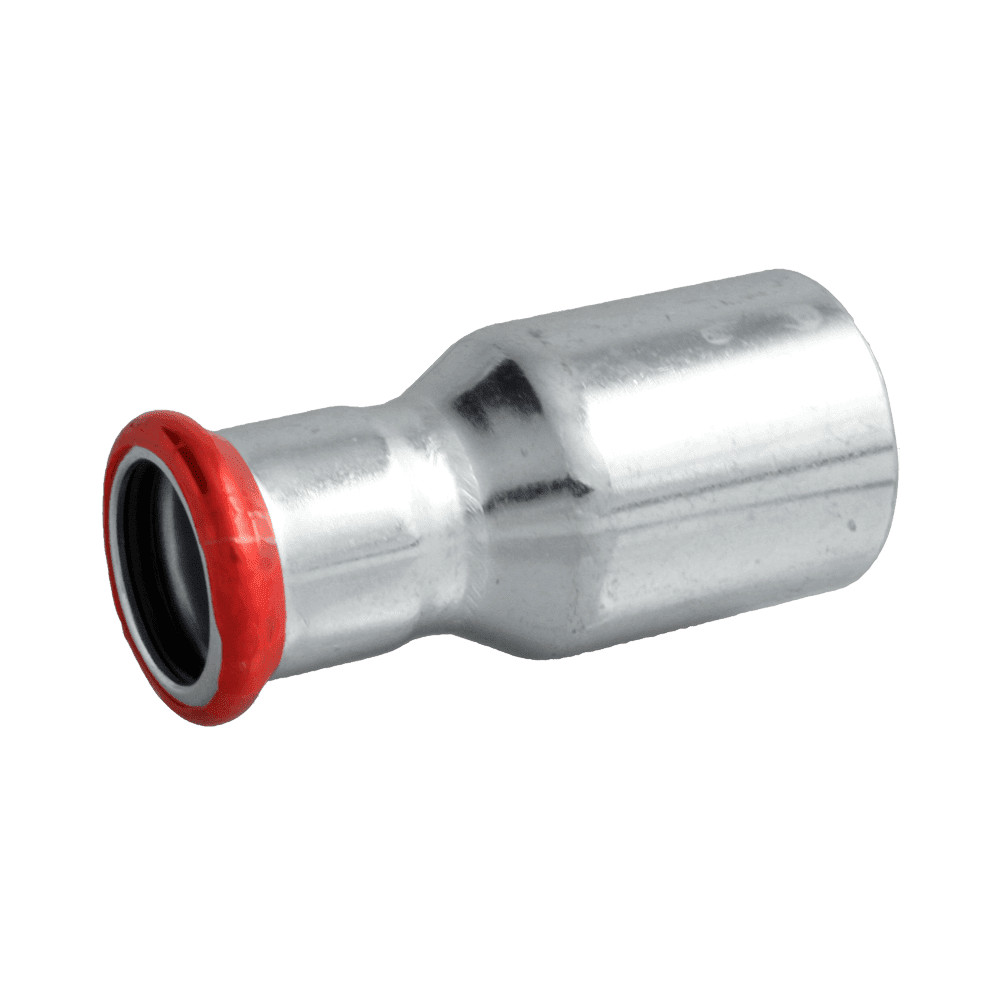

FixTrend Steel Press szénacél szűkítő, 1 tokos, 108 - 54mm

Beépítés és csatlakozás

Ez a FixTrend Steel Press szénacél szűkítő két különböző, 108 mm-es és 54 mm-es névleges átmérőjű csővég összekötésére való, 1 tokos kivitelben. Az egyik oldala 108 mm-es présteges tok, a másik oldala 54 mm-es végre csatlakozik, így a nagyobb és a kisebb csőméret közötti átmenetet oldja meg. Préskötéssel csatlakoztatható, vagyis a csövet ütközésig kell a tokba dugni, majd a kötést a préspofával kialakított mechanikus deformáció zárja le.

Ha a 108 mm-es szálat más köztes méret felé viszed tovább, ugyanebben a rendszerben elérhető a 108–76,1 mm-es szűkítő is. A vezetékszakasz lezárásához pedig a 108 mm-es kupak illik a méretsorhoz.

Alkalmazás

Az idom zárt, nyomás alatti fűtési rendszerekhez készült; maximális üzemi nyomása 16 bar. A FixTrend Steel Press szénacél rendszer egy egyszerű és szerelőbarát préskötéses rendszer, amely megbízható és tartós kötéseket eredményez zárt központi fűtés (nyomás alatti) rendszerben lakó- és középületekben.

A szénacél kialakításból adódóan érdemes figyelni a rendszer kialakítására. A szénacél anyagából eredően kevésbé ellenálló a fűtési vízben lévő oxigénnek, ezért a rendszer légtelenítését kellő alapossággal kell megoldani; a magas pontokra elhelyezett automata légtelenítők jól légtelenítik a rendszert. A szénacél rendszer nem tolerálja a magas páratartalmat, ezért a csövek és az idomok felületét szerelés után festeni kell, mert a festék megakadályozza, hogy a levegő páratartalma rozsdásodást indítson el.

Tömítés

A préskötés vízzárását az idom tokjában elhelyezett O-gyűrű biztosítja. A rendszerhez fekete EPDM tömítés tartozik, amely ellenáll az öregedésnek, a hőnek és a kémiai adalékanyagoknak, így alkalmas zárt rendszerű fűtési és max. 50%-os glikol koncentrációjú hűtési rendszerekbe való beépítésre. A szivárgásjelző (LBP) kialakítású gyűrűvel a préselés előtt szivárog jelzés adódik, azaz nem préselt idom esetén a kötés láthatóan szivárog.

Szerszám és szerelés

• A préseléshez bármelyik kereskedelmi forgalomban kapható présszerszám használható, akkumulátoros és hálózati feszültségű (220 V, 110 V, 48 V) elektromechanikus gépek egyaránt.


• A nagyobb, 76,1–108 mm-es átmérőknél elsősorban elektrohidraulikus eszközök használata célszerű – ez a 108 mm-es tokot tartalmazó szűkítőre is vonatkozik.


• A rendszerhez bármilyen gyártmányú, M profillal rendelkező préspofa használható.


• A csövek vágásához csak görgőscsővágót szabad használni.

A csővezeték kialakításánál számolj a hőtágulással: a csövek hossza a hőmérséklet-változás hatására akár jelentősen is megváltozhat, ezért gondoskodj a megnyúlt csővezeték helyéről, alkalmazz szükség esetén kompenzátort, és helyezd el megfelelően a fix és a csúszó rögzítési pontokat.

Műszaki adatok

• Típus: 1 tokos szűkítő (átmenet két csőméret között)


• Méret: 108 × 54 mm


• Csatlakozás: préskötés


• Alkalmazás: zárt fűtési rendszer


• Maximális üzemi nyomás: 16 bar


• Anyag: szénacél


• Tömítés: fekete EPDM O-gyűrű (szivárgásjelző, LBP)
