FixTrend Steel Press szénacél szűkítő, 1 tokos, 28-18mm

Csőátmérő-csökkentés préskötéssel

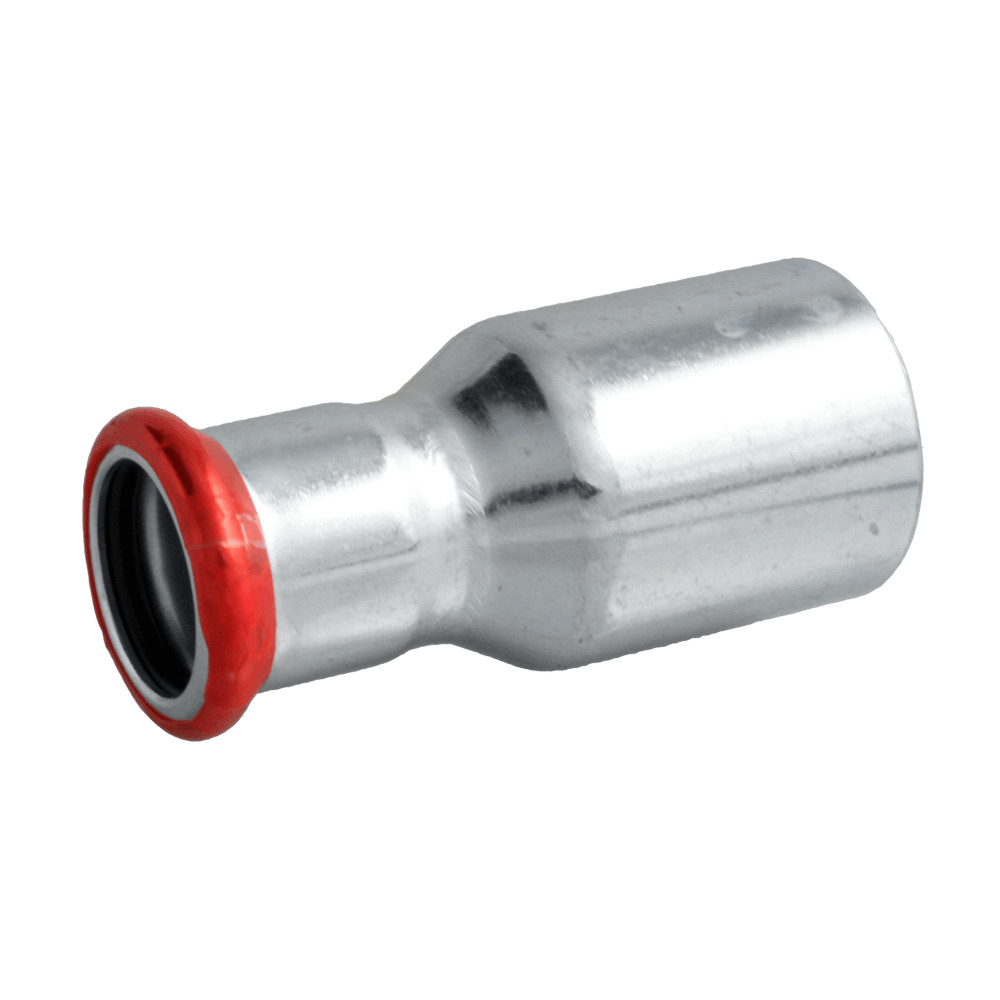

Ez a FixTrend Steel Press szénacél szűkítő a 28 mm-es csőágat 18 mm-esre viszi át, egy tokos kivitelben. Az egyik oldalán 28 mm-es présvéggel, a másik oldalán 18 mm-es toldó (dugó) véggel csatlakozik, így ott, ahol a fűtési vezeték keresztmetszete csökken, önálló szűkítő idomként köti össze a két különböző átmérőjű csövet.

A kötés préseléssel jön létre: a présvégbe gyárilag beépített O-gyűrű biztosítja a tömítést. Mivel gyárilag minden idomban belül benne van a gumigyűrű, kívül pedig színes jelző fólia van az idomon, ami préseléskor leesik
, a beépítés után szemrevételezéssel is ellenőrizhető, hogy melyik kötést préselted már meg. Ha a párját, a bővebb szűkítőt keresed, a rendszerben elérhető a FixTrend szűkítő 35-22 mm is.

Felhasználási terület

A szűkítő a FixTrend szénacél press rendszer része, amely a szénacél press idomok közé tartozik. A rendszer alkalmazási területei olyan lakossági és ipari létesítmények, ahol költséghatékony és gyors technológia kell. A szénacél használati víz rendszerekhez nem használható. Tipikus alkalmazások: zárt rendszerű fűtési és hűtési rendszerek, sűrített levegő és semleges gáz rendszerek, tűzvédelmi sprinkler rendszerek, a glikol közeg koncentrációja maximum 50%-os lehet.

Szerelés és szerszámigény

A press idomok szereléséhez nincs szükség hegesztésre vagy nyílt lángra, a kötés hidegen, préseléssel készül.

• A préseléshez bármelyik kereskedelmi forgalomban kapható présszerszám használható.


• Elektromechanikus gépek – akkumulátoros vagy hálózati feszültségről (220 V, 110 V, 48 V) működők – a teljes méretválasztékban használhatók, elektrohidraulikus eszközöket pedig elsősorban a nagyobb, 76,1–108 mm-es átmérőknél célszerű alkalmazni.


• A FixTrend szénacél rendszerhez bármilyen gyártmányú, M profillal rendelkező préspofa használható.


• A vágáshoz csak görgőscsővágót szabad használni.


• A csövek melegen nem hajlíthatók, a hideg csőhajlítás 42 mm-ig megengedett, Rmin=3,5d feltétel betartásával.

Műszaki adatok

• Kialakítás: szűkítő, 1 tokos


• Méret: 28x18 mm


• Anyag: szénacél


• Használat: fűtés (zárt, nyomás alatti rendszer)


• Maximális üzemi nyomás: 16 bar


• Működési hőmérséklet: −20 °C…+85 °C, maximális hőmérséklet: 120 °C, próbanyomás értéke az üzemi nyomás 1,5-szerese.
