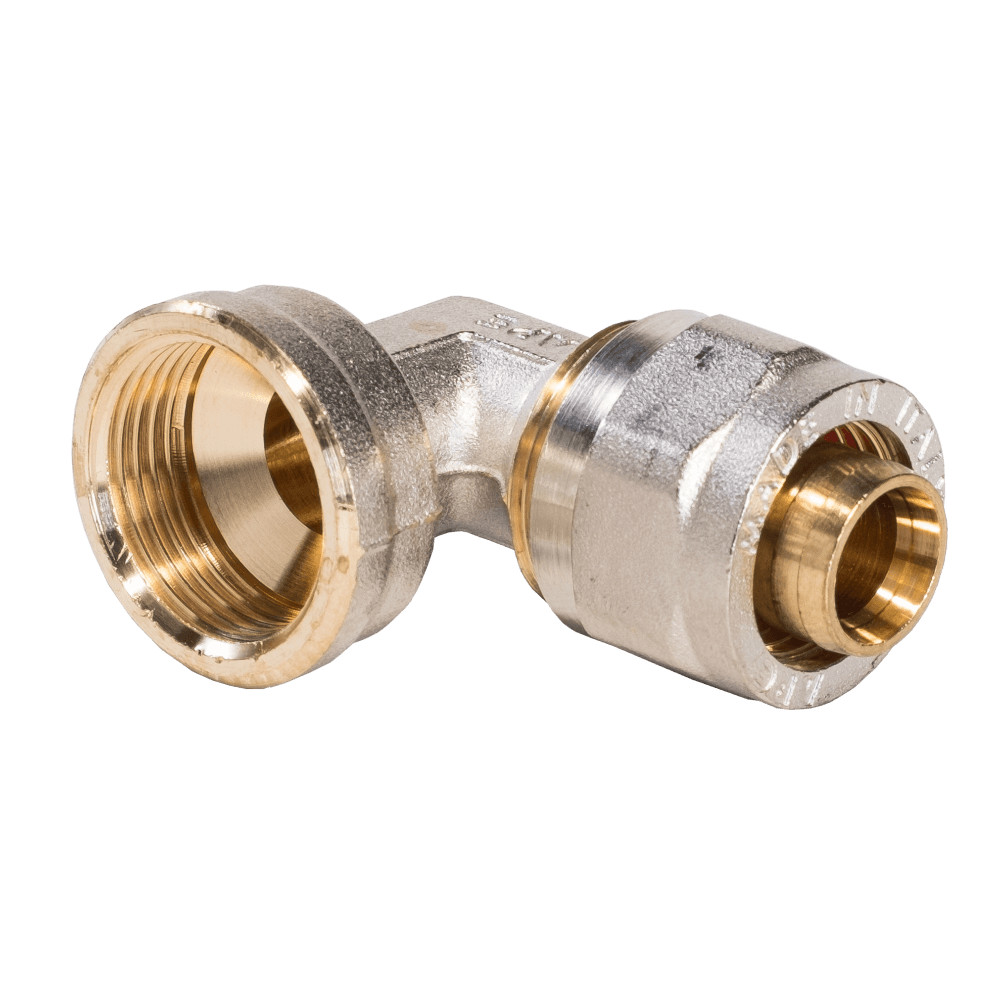

APE Alu könyök 20x2mmx3/4"B
Az APE kulcsos belső menetes könyök idom segítségével a többrétegű csővezeték 90 fokos szögben csatlakoztatható a menetes gépészeti szerelvényekhez. Alkalmazása különösen előnyös olyan szerelési helyzetekben, ahol a helyszűke miatt a cső meghajlítása nem kivitelezhető, vagy ahol az irányváltást közvetlenül egy 3/4"-os csatlakozási pontnál kell megoldani a hálózat pontos nyomvonalvezetése érdekében.
Alkalmazási területek
A 20x2 mm-es csőméret az egyik legelterjedtebb szabvány a lakossági vízhálózatokban és a fűtési rendszerek alapvezetékeinél. A 3/4"-os belső menet révén a könyök idom közvetlenül összeköthető osztó-gyűjtőkkel, nagyobb teljesítményű golyóscsapokkal vagy egyéb menetes gépészeti elemekkel. A termék ivóvízhez, technológiai vízhez és glikoltartalmú fűtővízhez egyaránt használható. Műszaki adatai alapján 80°C-os üzemi hőmérsékletig és 10 bar nyomásig hitelesített.
Kialakítás és minőség
Az idom teste CW617N típusú sárgarézből készül, megfelelve az európai gépészeti előírásoknak. A biztos tömítettséget a bordázott profil és a minőségi EPDM O-gyűrű garantálja. Különlegessége a beépített PE (polietilén) gyűrű, amely megakadályozza az elektrokémiai korróziót azáltal, hogy elszigeteli a cső alumínium rétegét a sárgaréz testtől.
Műszaki adatok:
- Csatlakozási méretek: 20x2 mm (szorítógyűrűs) x 3/4" (belső menet)
- Kialakítás: 90°-os könyök
- Anyaga: CW617N sárgaréz test és szorítóanya
- Hőmérsékleti tartomány: 5 °C – 80 °C
- Maximális üzemi nyomás: 10 bar
- Szerelés módja: Kulcsos (szabványos villáskulccsal szerelhető)
- Kompatibilis cső: Többrétegű PE-Xb/AL/PE-Xb
A termék előnyei
- Praktikus irányváltás: Stabil 90 fokos csatlakozást tesz lehetővé ott is, ahol kevés a hely a szereléshez.
- Korrózióvédelem: A PE-alátét megvédi a cső alumínium rétegét az oxidációtól, így növeli a teljes rendszer élettartamát.
- Gépmentes szerelés: Nem igényel drága présszerszámot; a hollandi anya meghúzása tökéletes zárást és stabil mechanikai tartást ad.
- Oldható kötés: Az idom szükség esetén leszerelhető, így a hálózat roncsolásmentesen módosítható vagy javítható.
