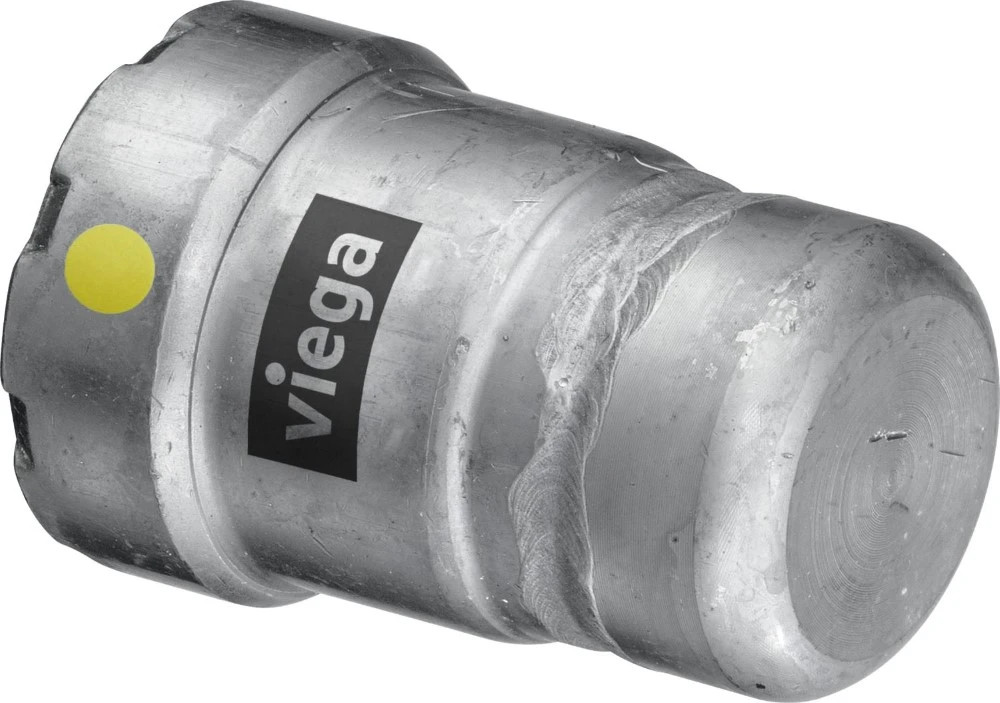

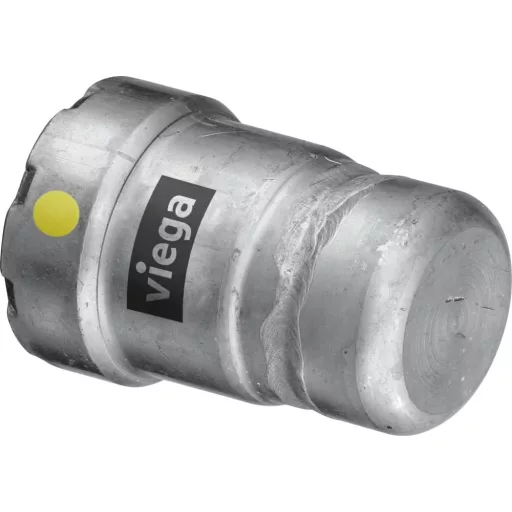

VIEGA 4656 Megapress G acél kupak gázra, 3/4"
Gyors munkavégzés Megapress idommal
A Viega Megapress innovatív idomai sok szempontból hatékonyabbak a hagyományos csatlakozótechnikákkal szemben. Legszembetűnőbb különbséget a hegesztéssel összehasonlítva kaphatjuk. A Megapress hideg prés-technika egyszerűbb és gyorsabb, nem igényel nehéz fizikai munkát, nincs nyílt láng és lehülési idő. Mindezen előnyöknek köszönhetően sokkal gyorsabb a munkvégzés Megapress rendszerrel.
Felhasználási tertület
A rendszer gázszerelésekben alkalmazható. Ezenkívül a hegesztések és a menetes csatlakozások helyettesítésére szolgál új szerelések és javítások esetén.
A Megapress idomokat/ összekötőket csak a rendszerhez tartozó elemekkel együtt szabad használni. A rendszernek a leírt alkalmazásoktól eltérő célokra történő használatát egyeztetni kell A Viega Service Centerrel. A préscsatlakozók préseletlen állapotban láthatóan tömítetlenek. Az üzembe helyezés előtt végezzen tömörség-ellenőrzést.
Alábbi alkamazásokra
- gázszerelések esetén
- cseppfolyósgáz-szerelések
- fűtőolaj-vezetékek
- dízelüzemanyag-vezetékek
- sűrített levegős rendszerek
- rendszerek műszaki gázokhoz (érdeklődésre)
Gyorsabb munkavégzés
Mivel hegesztésre nincs szükség így akár 60%-al gyorsítható meg a munkafolyamat. A cső méretrevágása és tisztítása után ráhelyezhető az idom, és préspofa vagy présgyűrű segítségével préselhető az idom, ami stabil és hosszan tartó összeköttetést biztosít.
A gázszerelések tervezésekor, kivitelezésekor, módosításakor és üzemeltetésekor figyelembe kell venni a hatályos irányelveket.
A használat a következőkben ismertetett gázszerelésekben lehetséges:
Gázszerelések
- alacsony nyomástartomány ≤ 100 hPa (100 mbar)
- közepes nyomástartomány 100 hPa (100 mbar) értéktől 0,1 MPa (1 bar) értékig
- ipari, kereskedelmi és folyamattechnikai rendszerek megfelelő rendelkezésekkel és műszaki szabályozással
Cseppfolyósgáz-szerelések
- cseppfolyósgáz-tartállyal közepes nyomástartományban az 1. fokozat nyomásszabályozója után, cseppfolyósgáz-tartályon > 100 hPa (100 mbar)0,5 MPa (5 bar) értékű megengedett üzemi nyomásig
- cseppfolyósgáz-tartállyal alacsony nyomástartományban ≤ 100 hPa (100 mbar), a 2. fokozat nyomásszabályozó szelepe után
- cseppfolyósgáz nyomástartó edénnyel (LPG palackok) < 16 kg kis palack nyomásszabályozó szelep után
- cseppfolyósgáz-tartállyal (LPG palack) ≥ 16 kg nagy palack nyomásszabályozó után
Press idom jellemzők
A Megapress G présidomok ötvözetlen acélból (anyag 1.0308) készülnek, és kívül 3–5 µm-es cink-nikkel bevonatuk van. A présidom hornyában egy vágógyűrű, egy elválasztó gyűrű és egy profilos tömítőelem található. A préselés során a vágógyűrű belevág a csőbe, és így erőzáró kötést biztosít.
A szerelés és a későbbi préselés során a tömítőelemet az elválasztó gyűrű óvja meg a vágógyűrű által okozott sérülésektől.
- Gyors munkavégzés, gázpalackok vagy menetvágó gépek használata nélkül – akár 60% időmegtakarítás
- Nincs füstképződés, tűzveszély, tűzőrség, lehűlési fázis
- Horgany-nikkel bevonat, 3–5μm – korrózióálló, hosszú élettartamú
- Profilos tömítőelem durva csőfelületekhez
100%-os biztonság SC-Contur technológiával
A Viega présidomoknak SC‑Contur (biztonsági kontúr) elemük van. Az SC‑Contur (biztonsági kontúr) egy, a DVGW által tanúsított biztonságtechnikai megoldás, amely arra szolgál, hogy a présidom préseletlen állapotban biztosan tömörtelen legyen. A véletlenül összepréselés nélkül maradt kötésekre ezáltal azonnal fény derül a tömörség-ellenőrzés során.
A Viega garantálja, hogy az összepréselés nélkül maradt kötések láthatóvá válnak a tömörség-ellenőrzés során:
- száraz tömörség-ellenőrzés esetén, 22 hPa–0,3 MPa (22 mbar–3,0 bar) értékű nyomástartományban
A Megapress G présidomok gyárilag HNBR profilos tömítőelemekkel rendelkeznek. A formázott tömítőajkak a csőfelületek enyhe egyenetlenségeit is biztosan letömítik.
Jelölések a présidomokon
A présidomok színes sárga ponttal vannak megjelölve. A pont az SC‑Contur (biztonsági kontúr) elemet jelöli, amelynél kilép a vizsgálóközeg a véletlenül préselés nélkül maradt kötés esetén.
A présidomok a következőképpen vannak megjelölve:
- gázra vonatkozó sárga pont és sárga téglalap
- Gas gázvezetékekhez
- MOP5 0,5 MPa (5 bar) maximális üzemi nyomáshoz
- GT/5 fokozott termikus terhelhetőségi (HTB) igény esetén max. 0,5 MPa (5 bar) üzemi nyomáshoz
- DVGW
Ajánlott présszerszámok
A Megapress préscsatlakozók préselése speciális préspofákkal / présgyűrűkkel történik. A Viega fémből készült »Profipress, Sanpress, Sanpress Inox és Prestabo« préscsatlakozó-rendszereinek présgyűrűi / préspofái nem használhatók.
A max. NA25-ös préskötések préspofákkal készülnek, a NA32 - NA50 méretekhez présgyűrűket lehet használni. A szereléshez a Viega préspofák, présgyűrűk és csuklós behúzópofák használatát javasoljuk.
Csővégek előkészítése préskötéshez
A Megapress rendszer fekete, horganyzott, iparilag lakkozott vagy porbevonattal ellátott, DIN EN 10255/10220 szerinti acélcsövekkel történő használatra alkalmas. A szakmailag kifogástalan préskötések készítésének előfeltétele a sérülés nélküli, laza szennyeződés- és rozsdarészecskéktől mentes, nem deformált cső és a megfelelően sima és tiszta csővég.
A csövek végére vonatkozó követelmények
- Szakszerű, derékszögű darabolás
- Kívül és belül sorjátlan csőfal
- Kerek keresztmetszet, deformációk nélkül (pl. satuk miatt)
- A hegesztési varratoktól való minimális távolság 3xD – de legalább 100mm
A csövek felületére vonatkozó követelmények
- Sima és egyenletes – sérülésektől mentes (pl. satuk vagy menetvágó gépek miatt)
- Zsír-és olajmentes
- Laza szennyeződés- és rozsdarészecskéktől és egyenetlenül (kézzel) felvitt bevonatoktól mentes
