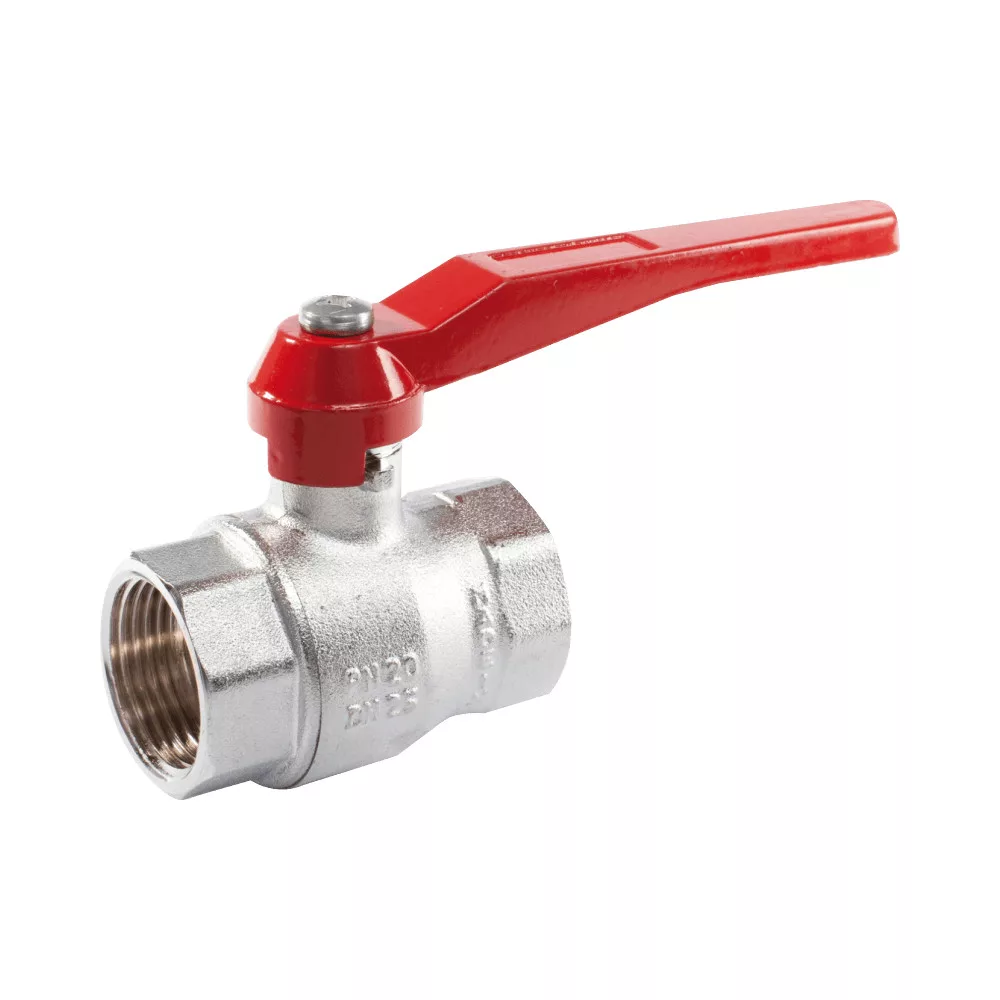

Concept karos golyóscsap, 5/4" BB
A Concept 5/4" belső-belső (BB) menetes golyóscsap csőhálózatok és gépészeti rendszerek szakaszolására, valamint a folyadékáramok elzárására és megnyitására szolgáló szerelvény. Kialakítását tekintve teljes átfolyású, így nyitott állapotban a golyó furatának átmérője megegyezik a csővezeték belső átmérőjével, ami minimalizálja az áramlási ellenállást és a nyomásesést.
Alkalmazási területek
A Concept 5/4" (egy és negyed colos) belső-belső (BB) menetes golyóscsap nagyobb térfogatáramú épületgépészeti rendszerek szakaszolására szolgál. Jól alkalmazható zárt és nyitott fűtési hálózatokban, hűtési rendszerekben, valamint használati melegvíz-ellátásban a folyadékáramok teljes elzárására vagy megnyitására. Méretéből adódóan ideális választás nagyobb teljesítményű kazánok, villanybojlerek, puffertartályok és központi osztó-gyűjtők betápláló vezetékeire.
Kialakítás és minőség
A szerelvény teljes átfolyású kialakítással rendelkezik, ami azt jelenti, hogy nyitott állapotban a golyó furata megegyezik a csővezeték belső átmérőjével. Ez minimálisra csökkenti az áramlási ellenállást és megelőzi a nyomásesést. A csaptest egységesen CW617N-UNI-EN 12165 szabvány szerinti sárgaréz ötvözetből készül, matt krómozott külső felülettel. A belső golyó felülete gyémánthegyű szerszámmal csiszolt, krómozott és nikkelezett, ami megakadályozza a vízkő és egyéb szennyeződések letapadását. A működtetésről egy piros PVC bevonattal ellátott, masszív acélkar gondoskodik, amely negyedfordulatos (90°-os) mozgással biztosítja a gyors elzárást.
Műszaki adatok
- Csatlakozási méret: 5/4" belső menet – belső menet (BB)
- Ház és golyó anyaga: Sárgaréz CW617N-UNI-EN 12165
- Csapszár anyaga: Sárgaréz CW614N-UNI-EN 12164
- Tömítések anyaga: Teflon (PTFE) a szelepüléseknél és a szárnál egyaránt
- Maximális üzemi nyomás: 16 bar
- Maximális üzemi hőmérséklet: 120 °C (gőzüzemre nem alkalmas)
- Glikol-ellenállóság: Max. 50%-os keverési arányig alkalmazható fagyálló folyadékkal
A termék előnyei
- Veszteségmentes áramlás: A teljes átfolyású belső kialakításnak köszönhetően a szerelvény nem szűkíti a rendszert, így nem okoz hidraulikai veszteséget vagy teljesítménycsökkenést a szivattyúknál.
- Hosszú élettartam: A szabványos sárgaréz alapanyag és a matt krómozás hatékony védelmet nyújt a korrózió ellen, míg a csiszolt golyófelület csökkenti a belső alkatrészek kopását.
- Könnyű működtetés: A hosszú acélkar még a nagyobb, 5/4"-os méret esetén is megfelelő áttételt biztosít, így a csap minimális erőkifejtéssel, gyorsan elzárható vészhelyzet vagy karbantartás esetén.
- Rendszer-kompatibilitás: Magas hőmérséklet- és nyomástűrése, valamint a glikollal szembeni ellenállása miatt fűtési és hűtési körökben egyaránt biztonsággal alkalmazható.
Szerelési tanács
A golyóscsap tetszőleges pozícióban (vízszintesen vagy függőlegesen) beépíthető a csővezetékbe, azonban a szerelés során ügyelni kell a menetek pontos tengelyirányú illesztésére a feszültségek elkerülése érdekében. A menetes kapcsolatok tömítéséhez a rendszer paramétereinek megfelelő teflonszalag vagy tömítőzsinór használata javasolt. A csavarás során a szerszámmal (villáskulcs vagy svéd fogó) kizárólag a csaptest menet melletti, hatszögletű részére szabad rá fogni, a szeleptest középső részének terhelése tilos, mert az a belső tömítések sérülését okozhatja. A beépítésnél hagyjon elegendő helyet a működtető kar teljes ívű elfordulásához.
