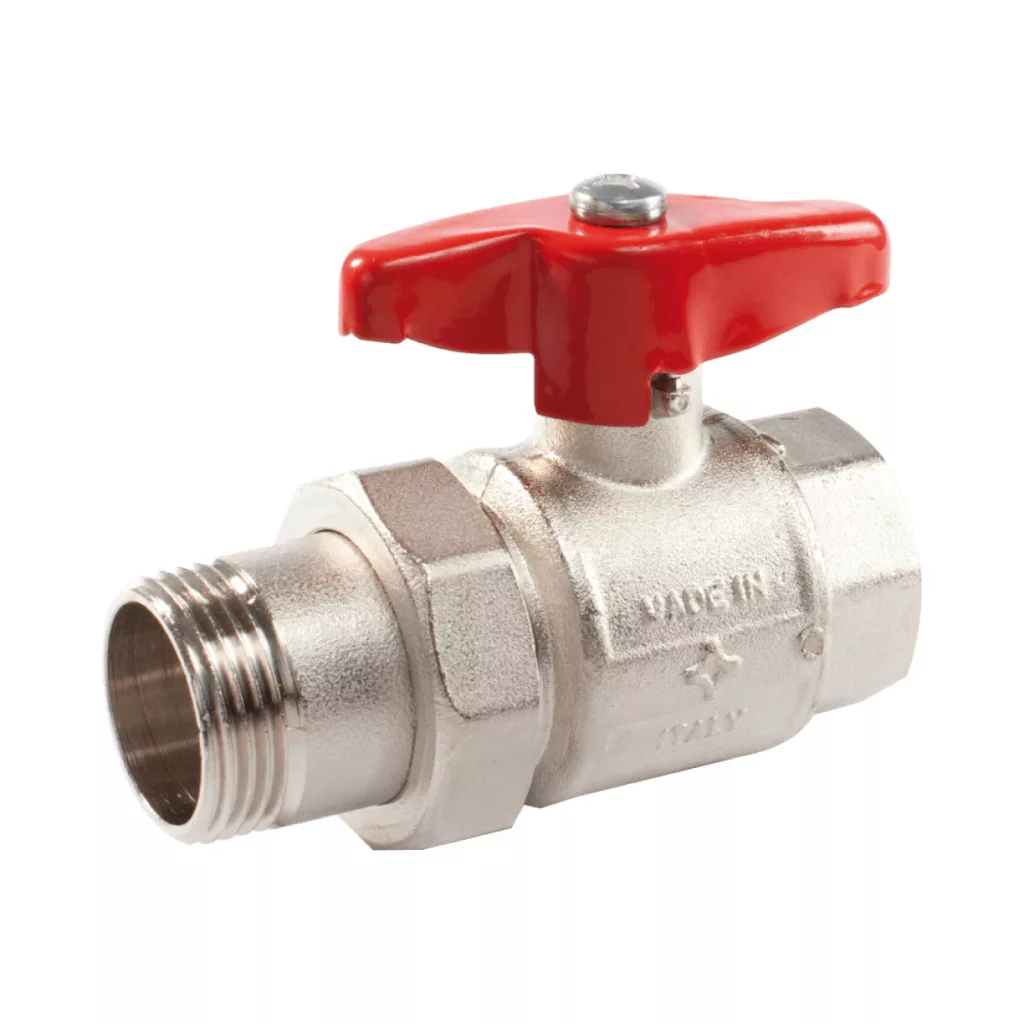

Concept golyóscsap, 1/2" KB
A Concept 1/2" külső-belső (KB) menetes, hollanderes golyóscsap fűtési, hűtési és használati melegvíz-rendszerek elzáró szerelvénye. A hollandis kialakítás kifejezetten a gépészeti berendezések – például szivattyúk, kazánok, osztó-gyűjtők vagy bojlerek – csatlakozási pontjaihoz ideális, mivel lehetővé teszi a szerelvények gyors, a csővezeték megbontása nélküli beépítését, leszerelését vagy karbantartását. A csap teljes átfolyású, így nyitott állapotban nem szűkíti a keresztmetszetet, minimálisra csökkentve az áramlási ellenállást.
Alkalmazási területek
Ez a golyóscsap a standard méretű épületgépészeti hálózatok szakaszolására alkalmas. Megbízhatóan használható zárt és nyitott fűtési rendszerekben, hűtési körökben, valamint használati melegvíz-ellátásban. A külső-belső menetes (KB) csatlakozás rugalmas beépítést tesz lehetővé, így közvetlenül csatlakoztatható kazánokhoz, villanybojlerekhez, osztó-gyűjtőkhöz vagy egyéb menetes csővezetéki leágazásokhoz.
Kialakítás és minőség
A szerelvény háza és golyója CW617N-UNI-EN 12165 szabvány szerinti sárgaréz ötvözetből készül, matt krómozott külső felülettel. A belső golyó felülete gyémánthegyű szerszámmal csiszolt, krómozott és nikkelezett réteget kapott, ami megakadályozza a vízkő és egyéb szilárd szennyeződések letapadását. A csap nyitásáról és zárásáról egy piros PVC bevonattal ellátott fogantyú gondoskodik, amellyel negyedfordulatos (90°-os) mozgással gyorsan megszakítható az áramlás.
Műszaki adatok
- Csatlakozási méret: 1/2" külső menet – belső menet (KB)
- Ház és golyó anyaga: Sárgaréz CW617N-UNI-EN 12165
- Csapszár anyaga: Sárgaréz CW614N-UNI-EN 12164
- Tömítések anyaga: Teflon (PTFE) a szelepüléseknél és a szárnál egyaránt
- Maximális üzemi nyomás: 20 bar
- Maximális üzemi hőmérséklet: 120 °C (gőzüzemre nem alkalmas)
- Glikol-ellenállóság: Legfeljebb 50%-os keverési arányig alkalmazható fagyálló folyadékkal
A termék előnyei
- Rugalmas beépíthetőség: A külső-belső menetes kialakítás révén nincs szükség plusz közcsavar beépítésére a belső menetes gépészeti kimenetek és a csővezetékek összekötésekor.
- Veszteségmentes áramlás: A teljes átfolyású belső kialakítás nem szűkíti a rendszert, így nem okoz hidraulikai veszteséget vagy felesleges többletterhelést a keringető szivattyúknak.
- Hosszú élettartam: A szabványos sárgaréz alapanyag és a külső matt krómozás hatékony védelmet nyújt a korrózió ellen, míg a csiszolt golyófelület csökkenti a belső tömítések kopását.
- Rendszer-kompatibilitás: Magas, 20 bar-os nyomástűrése, valamint a glikollal szembeni ellenállása miatt fűtési és hűtési rendszerekben egyaránt biztonsággal alkalmazható.
Szerelési tanács
A golyóscsap tetszőleges pozícióban (vízszintesen vagy függőlegesen) beépíthető a csővezetékbe, azonban a szerelés során ügyelni kell a menetek pontos tengelyirányú illesztésére a feszültségek elkerülése érdekében. A menetes kapcsolatok tömítéséhez a rendszer paramétereinek megfelelő teflonszalag, tömítőzsinór vagy kenderkóc használata javasolt. A csavarás során a szerszámmal (villáskulcs vagy svéd fogó) kizárólag a csaptest éppen rögzítés alatt álló menet melletti, hatszögletű részére szabad rá fogni, a szeleptest középső részének terhelése tilos, mert az a belső tömítések sérülését okozhatja. A beépítésnél hagyjon elegendő helyet a működtető kar teljes elfordulásához.
