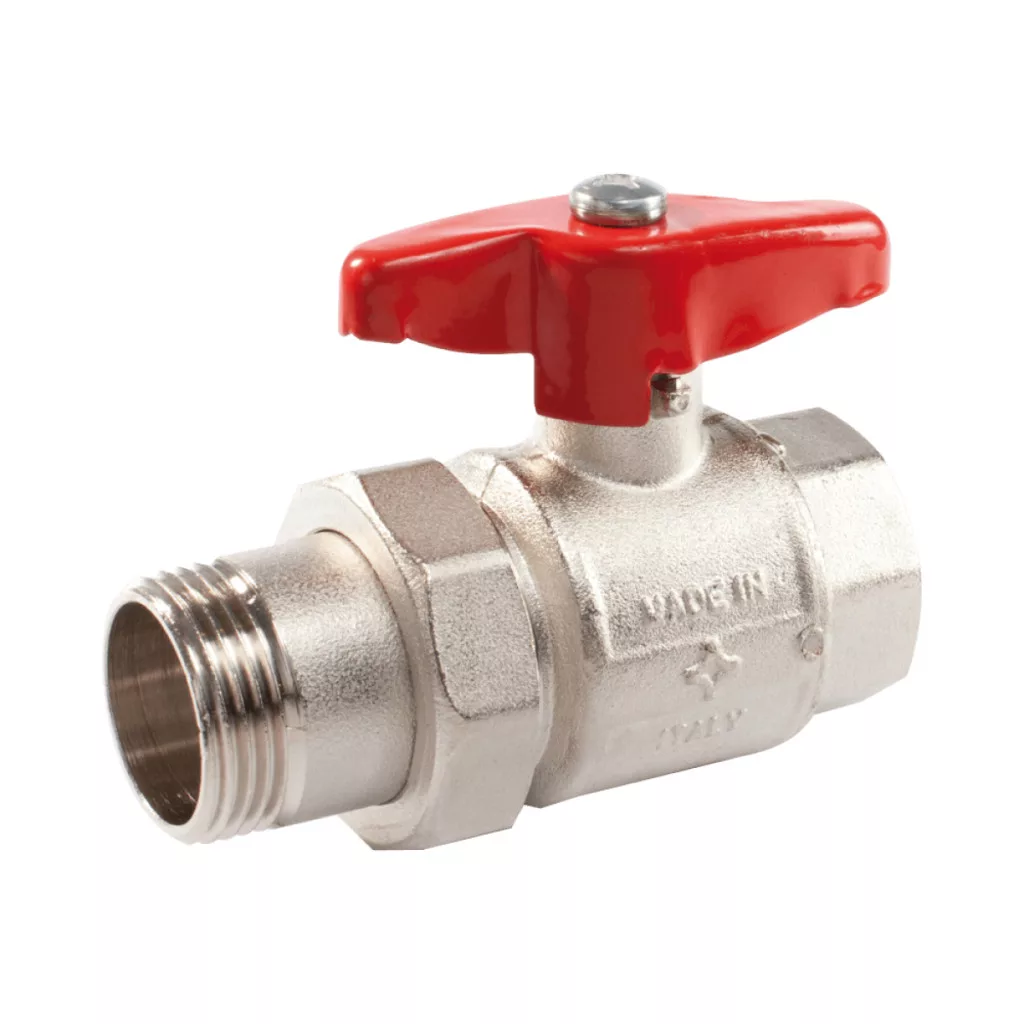

Concept golyóscsap, 3/4" KB
A Concept 3/4" külső-belső (KB) menetes, hollanderes golyóscsap csőhálózatok és gépészeti berendezések szakaszolására, valamint a folyadékáramok elzárására és megnyitására szolgáló szerelvény. Kialakítását tekintve teljes átfolyású, így nyitott állapotban a golyó furatának átmérője megegyezik a csővezeték belső átmérőjével, ami minimalizálja az áramlási ellenállást és a nyomásesést.
Alkalmazási területek
Ez a golyóscsap kiválóan alkalmazható fűtési és hűtési hálózatokban, valamint használati melegvíz-ellátó rendszerekben. A hollandis csatlakozás miatt ideális választás keringető szivattyúk, osztó-gyűjtők, kazánok és villanybojlerek bekötéséhez. Lehetővé teszi, hogy a csatlakoztatott berendezéseket karbantartás vagy csere esetén a teljes csőhálózat megbontása nélkül, gyorsan le lehessen választani a rendszerről.
Kialakítás és minőség
A szerelvény háza, a hollandis csatlakozó és a golyó egységesen CW617N-UNI-EN 12165 szabvány szerinti sárgaréz ötvözetből készül, matt krómozott külső felülettel. A belső golyó felülete gyémánthegyű szerszámmal csiszolt, krómozott és nikkelezett réteget kapott, ami megakadályozza a vízkő és egyéb szilárd szennyeződések letapadását. A csap nyitásáról és zárásáról egy piros PVC bevonattal ellátott, alumínium T-kar (pillangó fogantyú) gondoskodik, amellyel negyedfordulatos (90°-os) mozgással, kis helyigénnyel szakítható meg az áramlás.
Műszaki adatok
- Csatlakozási méret: 3/4" külső menet – belső menet (KB) hollandival
- Ház, hollandi és golyó anyaga: Sárgaréz CW617N-UNI-EN 12165
- Csapszár anyaga: Sárgaréz CW614N-UNI-EN 12164
- Tömítések anyaga: Teflon (PTFE) a szelepüléseknél és a szárnál egyaránt
- Maximális üzemi nyomás: 20 bar
- Maximális üzemi hőmérséklet: 120 °C (gőzformátumú közegre nem alkalmas)
- Glikol-ellenállóság: Legfeljebb 50%-os keverési arányig alkalmazható fagyálló folyadékkal
A termék előnyei
- Gyors szervizelhetőség: A hollandis rögzítésnek köszönhetően a csaphoz csatlakozó főgépészeti elemek (pl. szivattyúk) a csővezeték elvágása vagy menetes bontása nélkül is kiszerelhetők.
- Helytakarékos T-kar: Az alumínium pillangó fogantyú szűk gépészeti terekben vagy falhoz közeli beépítés esetén is akadálymentesen elfordítható, nem igényel akkora helyet, mint a hosszú emelőkarok.
- Veszteségmentes áramlás: A teljes átfolyású belső kialakítás nem szűkíti a rendszert, így nem okoz hidraulikai veszteséget vagy felesleges többletterhelést a keringető szivattyúknak.
- Hosszú élettartam: A szabványos sárgaréz alapanyag és a külső matt krómozás hatékony védelmet nyújt a korrózió ellen.
Szerelési tanács
A golyóscsap tetszőleges pozícióban beépíthető a csővezetékbe, de a szerelés során ügyelni kell a menetek pontos tengelyirányú illesztésére. A fix menetes kapcsolatok tömítéséhez teflonszalag vagy tömítőzsinór használata javasolt, míg a hollandis oldalon a lapostömítés pontos és gyűrődésmentes elhelyezkedésére kell figyelni. A csavarás során a szerszámmal (villáskulcs vagy svéd fogó) kizárólag a csaptest éppen rögzítés alatt álló, hatszögletű lapolt részeire szabad rá fogni. A szeleptest középső, hengeres részének mechanikai terhelése tilos, mert az a belső teflon tömítések deformációját vagy szivárgását okozhatja.
