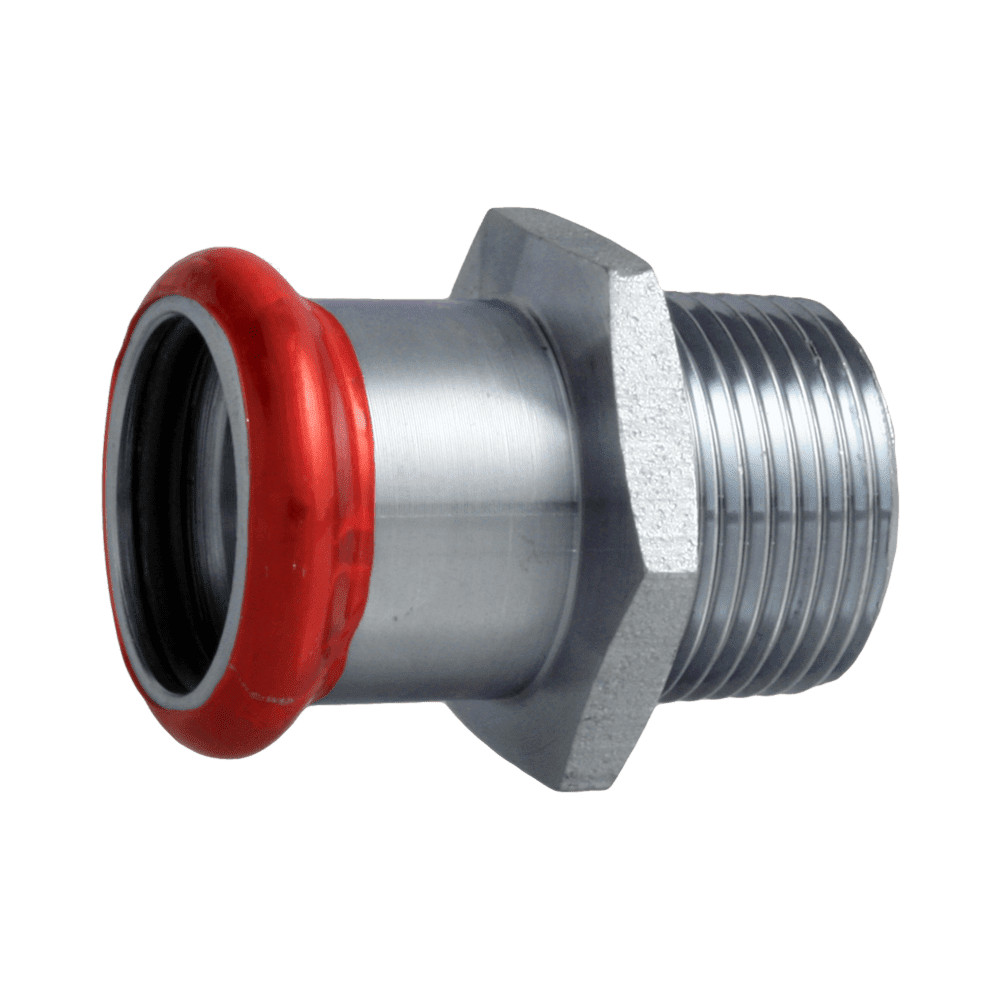

FixTrend Steel Press szénacél külső menetes átmeneti idom, 76.1mm x2.5"K
Csőfektetés és hőtágulás
A csövek hossza a hőmérséklet-változás hatására akár jelentősen is megváltozhat. Ezért a csővezeték rendszerek telepítésekor három szabályt kell figyelembe venni annak érdekében, hogy üzemeltetésük során ne keletkezzenek meghibásodások
• Legyen elegendő hely a meghosszabodott csővezeték számára
• Alkalmazzunk hőtágulási kompenzátorokat
• Helyesen határozzuk meg a fix, valamint a csúszó rögzítési pontok helyzeteit
Szerszámok
• A préseléshez bármelyik kereskedelmi forgalomban kapható présszerszám használható
• Elektromechanikus gépek: Akkumulátoros vagy a hálózati feszültséggel üzemelő változatokat (220 V - 110 V - 48 V), egyaránt lehet használni a teljes méretválasztékban
• Elektrohidraulikus eszközöket elsősorban a nagyobb átmérőknél 76,1-108 mm célszerű használni
• A Fixtrend szénacél rendszerhez bármilyen gyártmányú M profillal rendelkező préspofa használható
• A vágáshoz csak görgőscsővágót szabad használni
• A csövek melegen nem hajlíthatók, a hideg csőhajlítás 42 mm-ig megengedett Rmin=3,5d feltétel betartásával

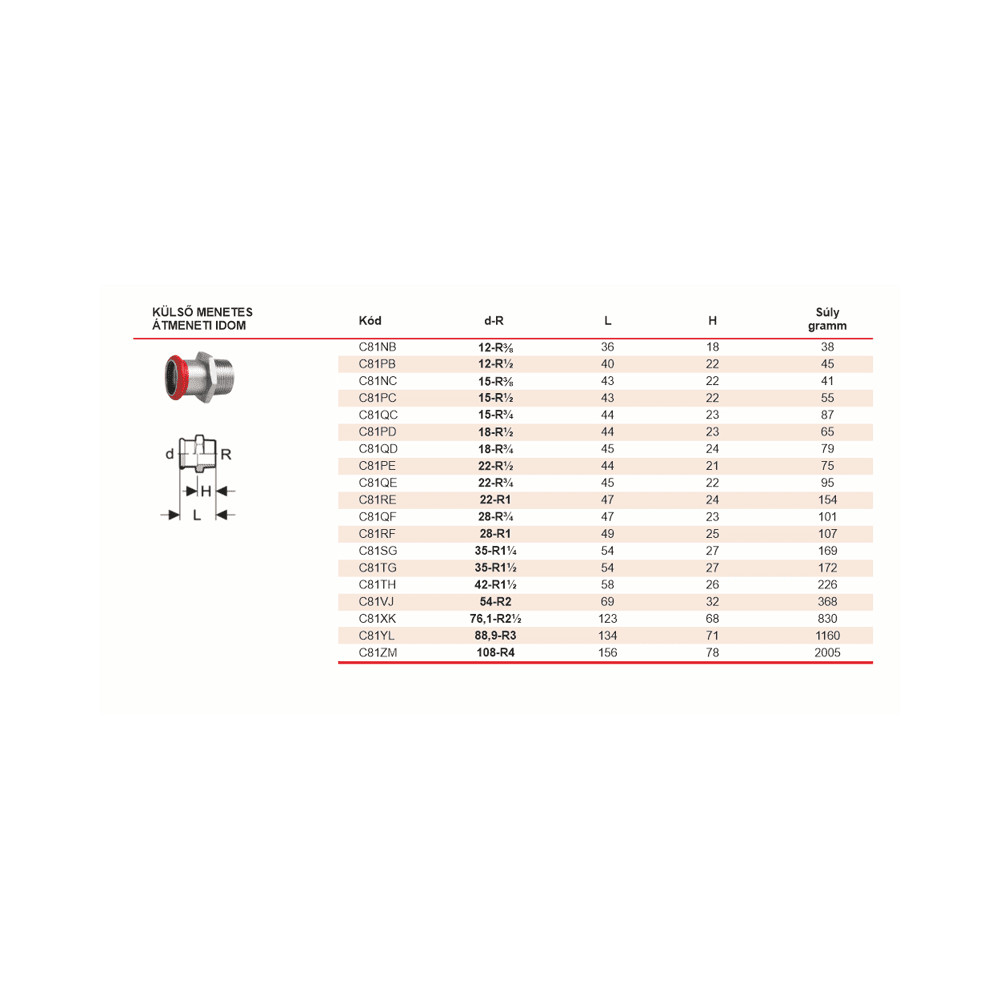

Műszaki adatok:
- Funkció: Kötőidom fémcsőhöz
- Szállítható közeg: Víz
- Max. hőmérséklet: 120 °C
- Max. üzemi nyomás: 16 bar
- Hőmérséklet tartomány: -20 °C - 85 °C
- Nyomáspróba értéke: Üzemi nyomás 1,5 szerese
