FixTrend T-Box 4 körös acél osztó-gyűjtő és hidraulikus váltó szigeteléssel, DN20
FixTrend T-Box fűtőköri osztó-gyűjtő és hidraulikus váltó
A kazánházak kivitelezésekor fejtörtést okozhat a tervezőknek a kazánkhoz csatlakozó különböző számú fűtőkörök megtervezése, illetve a kivitelezőknek annak kialakítása, hiszen ez az egyik legidőigényesebb feladatok közé tartozik. A magas óradíjak és a szakemberhiány indokolja a kazán, illetve a hozzá tartozó fűtőkörök kialakítására fordítható idő minimalizálását. A FixTrend T-Box erre nyújt kiváló megoldást.

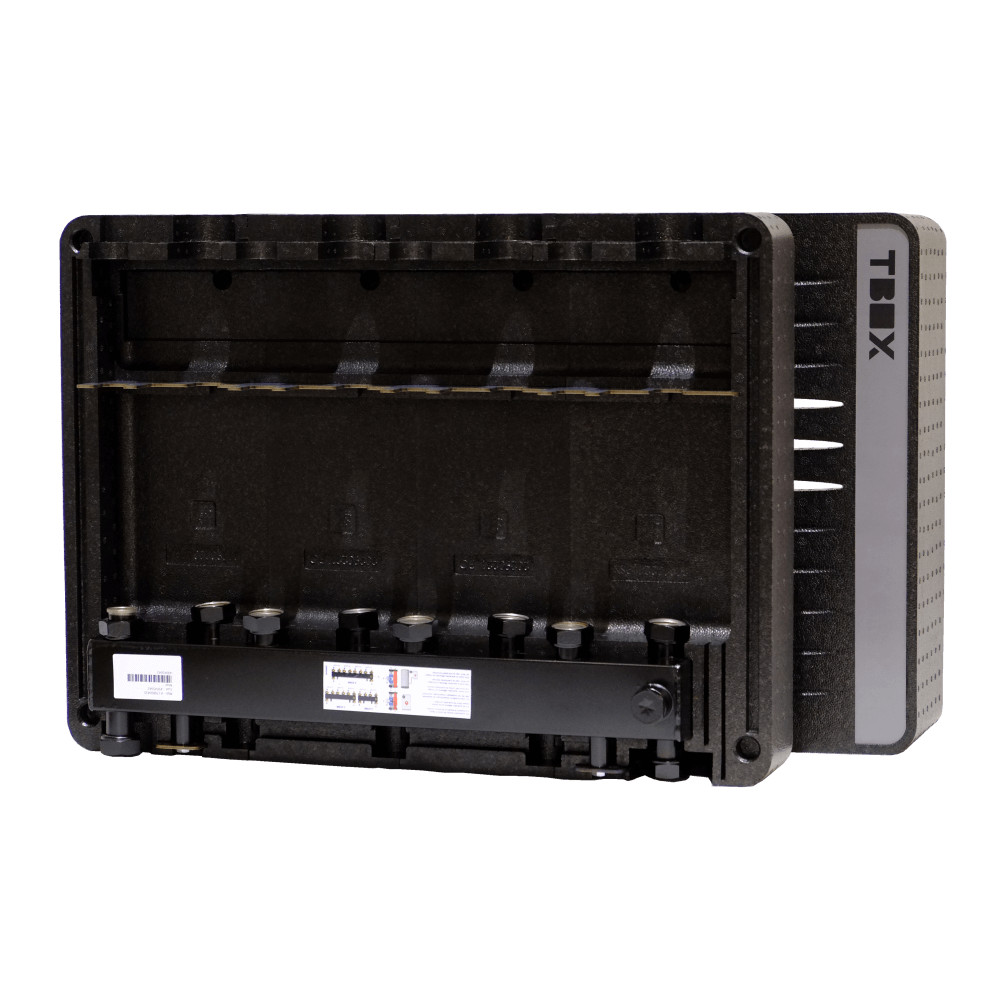

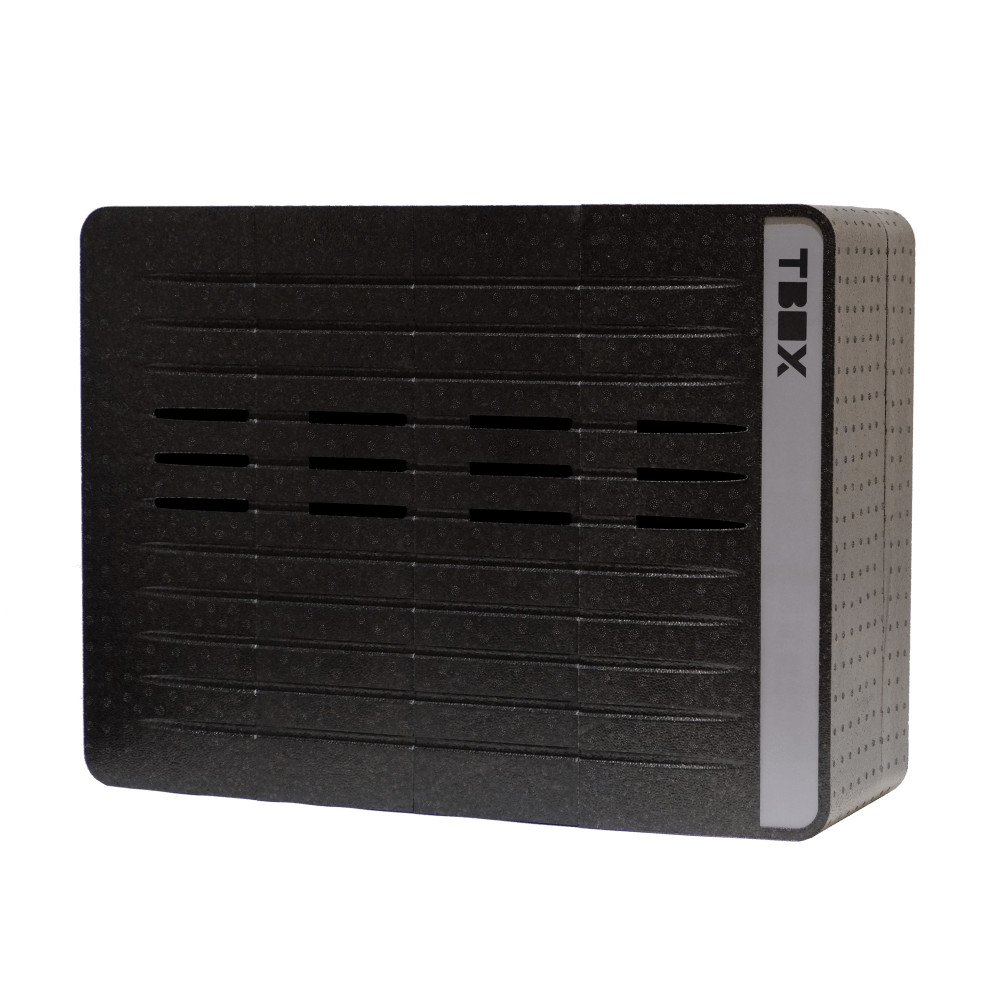

A termékek alapja a fűtőköri osztó-gyűjtő ami hidraulikus váltóként is funkcionál, amely funkciót egy dugó alá rejtett bypass szelep megnyitásával tudunk aktiválni. Az osztó-gyűjtő egy PP habból készült hőszigetelő funkciót is ellátó kompakt dobozban kerül elhelyezésre, amit csavarokkal rögzíthetünk közvetlenül vagy a kazán alatt, vagy a kazán mellett lévő falfelületre.
A FixTrend T-BOX DN20 kompakt elosztó modul kettő, három, vagy négy kört tud kezelni.
A 3 különböző típusú keringető egység a következő fűtési zónákat szolgálja ki
- Direkt kör (magas hőmérséklet)
- Termosztatikus kevert kör
- Állító motoros kevert kör. Ez a kör az új elektromos ECOMIX működtetőnek köszönhetően többféle fűtési szabályzóval vezérelhető.
Termékjellemzők
- Maximális rugalmasság
- Zóna osztó szigetelése fekete EPP (Sűrűség: 60 g/l)
- 2, 3, 4 zónás hidraulikus osztó/váltó "DUO-SYSTEM"-mel, amely lehetővé teszi - egy menetes zárral - az előremenő és visszatérő kamra egyesítését
- Ultra kompakt modul
- Egyszerű és biztos lapos tömítésű csatlakozások
- Elfordulás gátló
- Úgy tervezték, hogy a motoros keverő egység külső hőmérséklet érzékelős szabályzóval telepíthető
- Könnyű szerelhetőség és karbantartás a szerkezeti kialakítás miatt
Műszaki adatok:
-
| Nettó tömeg | 9,9 kg |
| Típus | T-BOX 4x DN20 |
| Funkció | Hidraulikus osztó/váltó |
| Magasság | 280 mm |
| Szélesség | 740 mm |
| Mélység | 575 mm |
| Max. hőmérséklet | 110 °C |
| Max. üzemi nyomás | 6 bar |
| Max. térfogatáram | 2 m³/h |
