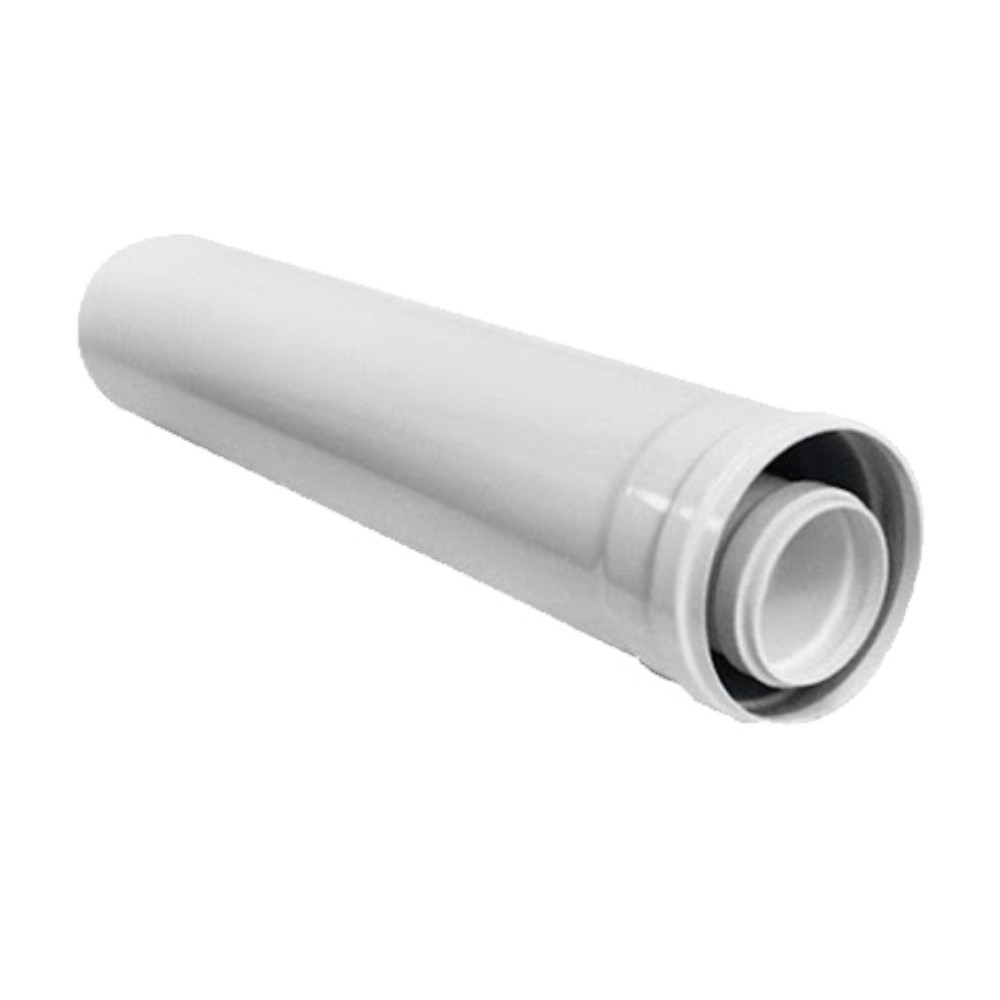

Ariston koncentrikus hosszabbító cső PPs/alu, 60/100 x 1000 mm
Hová és mihez való ez a hosszabbító cső
Ez az 1000 mm-es, 60/100 mm-es koncentrikus hosszabbító cső az Ariston kondenzációs gázkazánok gyári égéstermék-elvezető rendszerét toldja meg egy egyenes szakasszal. Az 1 méter hosszú Ariston 60/100 PPS/Alu hosszabbítócső Ariston kondenzációs kazánokhoz alkalmas égéstermék-elvezető rendszerelem. Akkor van rá szükséged, ha a kazán és a kivezetés (oldalfali vagy tetőátvezetés) közötti távolságot át kell hidalni, vagy ha a meglévő kéményút hosszát bővíted.
A cső koaxiális, vagyis a cső-a-csőben elrendezés egyszerre látja el a két feladatot: az egyik csövön friss levegő érkezik a készülékbe, a másik csövön az égéstermék távozik a szabadba. A belső PPs cső vezeti a füstgázt, a külső alumínium köpeny pedig az égéshez szükséges levegőt hozza kívülről – így az egész elvezetés zárt rendszerben, a helyiség légterétől függetlenül működik.
Kompatibilitás és a rendszerbe illesztés
A cső az Ariston saját 60/100-as koncentrikus rendszerének eleme, ehhez a méretcsaládhoz tervezett indító idomokhoz, könyökökhöz és végelemekhez illeszkedik. A gyártó katalógusa figyelmeztet arra, hogy a rendszer engedélyeztetése a gyári csővezetékekre együtt érvényes: az „EU” jelzés valójában nem csak a kazánra, hanem a gyártó által szállított csővezetékekre is érvényes, amelyek tekintetében ugyanúgy elvégezték a szükséges engedélyeztetési vizsgálatokat. Ezért a hosszabbító csövet a kazán saját, gyári rendszerén belül használd.
Ha a beépítéshez irányváltás is kell, azt a rendszerhez tartozó könyökkel oldd meg, a végét pedig a helyzettől függő végelemmel zárd le. A teljes elvezetési hossz nem lehet tetszőleges: a felhasználható cső és idom maximumot a kazán típusa és ventilátorának nyomásértéke határozza meg, ezt a kazán gépkönyvéből és az Ariston égéstermék-elvezetési táblázatából ellenőrizd.
Beépítés és üzemeltetés
Szereléskor a tömítés helyes elhelyezésén múlik a tömör csatlakozás. A csövek beszerelésénél fokozottan ügyelj a tömítőgyűrű helyes elhelyezésére. A csövet szükség szerint rövidítheted, ilyenkor a koaxiális kialakítás miatt a két cső hossza nem egyezik. A gyártó útmutatása szerint az igénynek megfelelően rövidítsd a kivezető koaxiális cső hosszúságát szem előtt tartva, hogy a belső füstcsőnek 23 mm-rel hosszabbnak kell lennie, mint a külső csőnek. A levágás után a cső végét reszeld simára, hogy a tömítőgyűrű ne sérüljön behúzáskor.
Kondenzációs üzemnél a füstgázból kicsapódik a pára, ezért a csövet a beépítési utasítás szerinti lejtéssel építsd be, hogy a kondenzvíz a kazán felé folyjon vissza. A beépítés után a rendszer ellenőrzése és tisztítása is része a biztonságos üzemnek: a gázkészülékhez társított égéstermék-elvezető rendszer megfelelő működését nemcsak a telepítéskor kell biztosítani, hanem rendszeres karbantartással is fenn kell tartani. A kémények és füstcsövek időszakos ellenőrzése, tisztítása és szükség szerinti javítása elengedhetetlen a biztonságos üzemeléshez és a hosszú élettartamhoz.
Műszaki adatok
- Rendszer: koaxiális (koncentrikus, cső-a-csőben)
- Névleges méret: 60/100 mm
- Beépíthető hossz: 1000 mm
- Anyag: belső cső PPs, külső köpeny alumínium
- Funkció: égéstermék elvezetése és égéslevegő bevezetése
- Alkalmazás: Ariston kondenzációs gázkazánok gyári füstgázelvezető rendszeréhez
Mikor válaszd ezt a hosszúságot
Ez a változat az 1000 mm-es szakasz, ami akkor praktikus, ha nagyobb távolságot kell egyben áthidalni. Rövidebb távnál, illetve pontos hosszra igazításnál a fél méteres Ariston 60/100 hosszabbító cső L=500 mm lehet célszerűbb, mert kevesebb maradékkal, kisebb levágással is beépíthető. Ferde tetőn való kivezetéshez a rendszerhez a méretben illő tetőborítás tartozik, például téglavörös színben az TRICOX FT30P ferdetető borítás 60/100–80/125 mm, fekete színben pedig az TRICOX FT30C ferdetető borítás 60/100–80/125 mm.
