Rendeltetés
A termék a lakossági és kommunális gázellátás műszaki tartozékaként került kialakításra. A szerelősín a gázfogyasztó vezetékbe épített elzáró csap és a műszaki leírásban található táblázat szerinti paraméterekkel megadott membrános gázmérő épületen belüli, védett helyen történő fali elhelyezésére nyújt műszakilag megfelelő, biztonságos megoldást. Típusvariációktól függően a be- és kilépő oldalon többféle csatlakozási lehetőség biztosított.
Szerkezeti felépítés

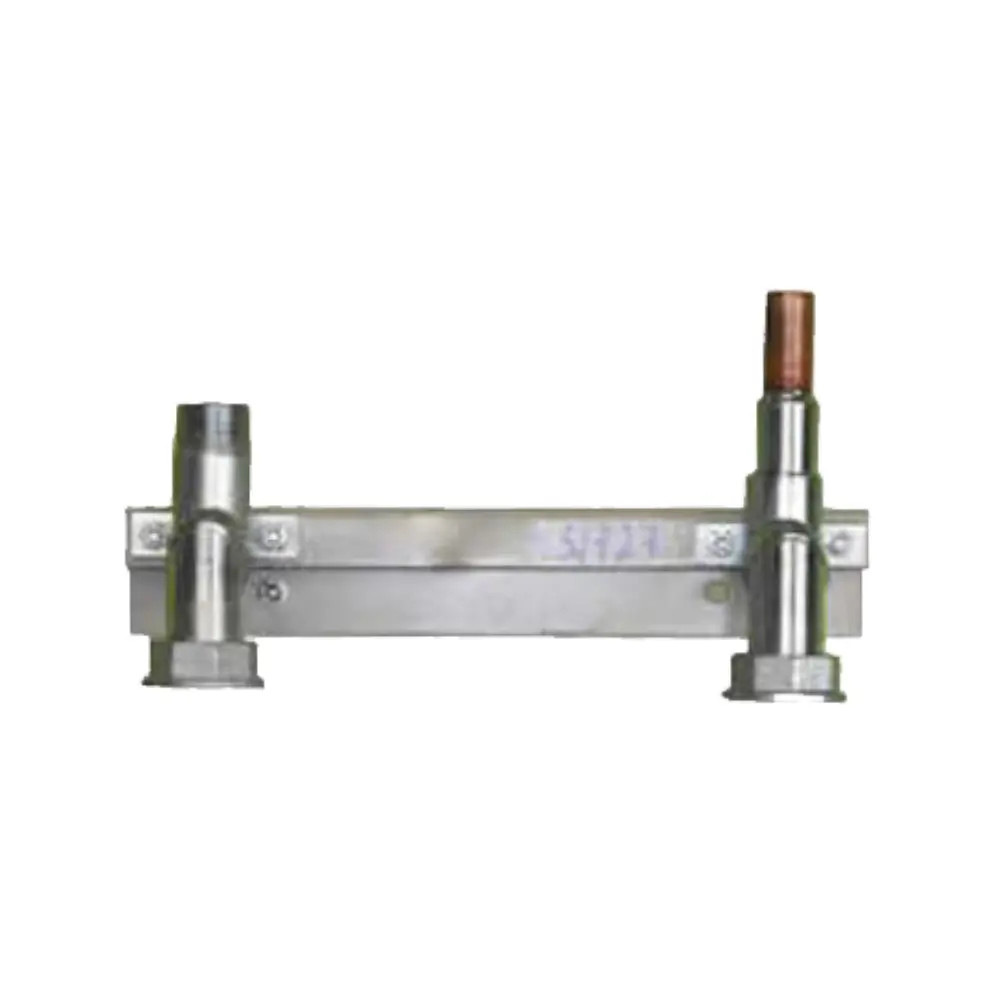

A szerkezet főbb részei a szerelősín, kilépő és belépő oldali fejcső (burkolat nélkül).
A szerelősín 2,0 / 3,0 mm-es minőségi acéllemezből készült hajlított tartó, amely 2 / 4 db kör vagy ovális furaton keresztül állványcsavar, tipli segítségével erősíthető a falszerkezethez. A szerelősín 2 mm-es részt biztosít a fal és a sín között, így lehetővé teszi a védőburkolat esetleges igény szerinti utólagos elhelyezését, mivel ebbe a résbe illeszkedhet a védőszekrény tetején kialakított hajlított perem. A szerelősínen kialakított további négy kör vagy ovális furaton keresztül csavarkötéssel rögzíthető a gázmérőhöz csatlakozó fejcsövek. A furatokra ráhagyott hézag biztosítja a játékot a mérőkötés feszültségmentes kialakításához. A szerkezet felületvédelme foszfátozás, zsírtalanítás után alapozó és zománcfestéssel készül.
Fejcső kialakítás és anyaghasználat
A gázösszekötő fejcsövek darabolás, forgácsolás utáni hegesztéssel, többféle méretben varratnélküli minőségi acélcsőből vagy 28x1,5 minőségi rézcsőből készülnek keményforrasztással. Ezek csatlakozása gázmérőnél hollanderes, a belépő és kilépő oldalon a fentiek szerint lehet menetes, hegtoldatos vagy réz roppantató, forrasztható kialakítású. A fejcső felületvédelmére galvanizálást alkalmazunk.
Gyártás és minőségellenőrzés
A hegesztett kötéseket védőgázas, fogyóhuzalos hegesztési technológia alkalmazásával készülnek..
A termék minőségének ellenőrzése gyártásközi- és végellenőrzéses vizsgálati módszerrel történik.
A csatlakozó idomok, fejcsövek a GMBSZ szerinti nyomáspróbára kerülnek, melynek tényét minőségi bizonylatban rögzítik. A termékek egyedi gyártási számot kapnak.
Műszaki adatok
- Beépíthető gázmérő: G4, A=250 mm, G5/4"
- Belépő oldal: 1"
- Kilépő oldal: 28 mm réz
