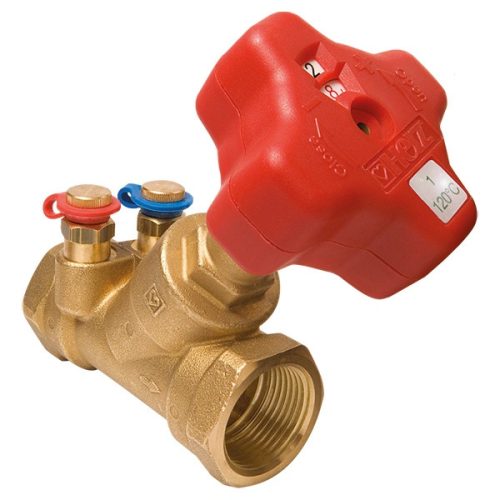

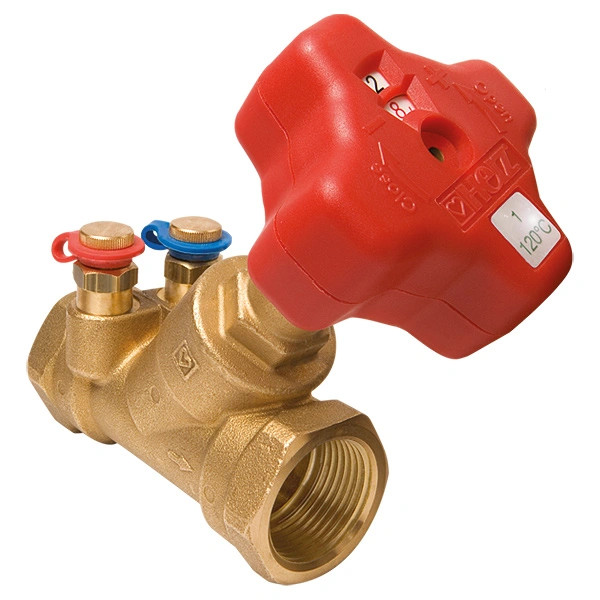

Herz Strömax M ferdeszelep
Ferde ülékű szabályozószelep rézötvötzetből, valamennyi vízzel érintkező fémes alkatrész korrózióálló rézötvözetből készült. A felsőrészek nem emelkedő orsóval vannak felszerelve. A szelep mérőbetéttel van felszerelve a nyomáskülönbség méréséhez ferde ülékű kivitelben, mérőszelepekkel. Sárga kivitel korrózióálló sárgarézből, karmantyú x karmantyú, orsótömítésként dupla O gyűrű szolgál, az előbeállítás a szelepemelkedés behatárolásával lehetséges, az előbeállítási fokozat digitális kijelzése a kézi kerék ablakában.
Alkalmazási területek
Épületek hűtési- és fűtési rendszereinek lezárásához és szabályozásához, valamint az ellátóvezetékek hidraulikus kiegyenlítéséhez.
Átfolyási irány
A szerelést a házon található, átfolyási irányt jelölő nyíl figyelembe vételével végezze. Speciális szerszám nem szükséges.
Beépítési helyzet
Minden helyzetben beépíthető.
Előbeállítás
A fojtókúp mindenkori helyzetét könnyedén leolvashatja a kézi kerék homlokoldalán található digitális kijelzőről. A kívánt előbeállítási fokozatot kényelmesen beállíthatja és rögzítheti a szelepben rejtetten elhelyezett előbeállító orsó segítségével. Az előbeállított ágszabályozó szelep bármikor lezárható, ill. bármilyen, a rögzített beállításnál kisebb fokozatra állítható. Az előbeállító orsót a kézi kerék rögzítőcsavarja takarja, így illetéktelen működtetéstől védett.
Műszaki adatok
- Beszabályozószelep mérőperemmel
- Ferde kivitel
- Nem emelkedő szeleporsóval
- Belső menet x belső menet, “CR” jelöléssel
- Sárgaréz
- Rögzíthető és könnyen megismételhető beállítással
- Digitális bállítási kijelzővel
- Nyomáskülönbség mérési lehetőséggel
- Kalibrált lágyacél, réz- és műanyagcsövek közvetlen csatlakozási lehetőséggel (DN 15 és DN 20)
- Tengelytömítés dupla O-gyűrűvel
- 2 db mérőszeleppel felszerelve a mérőperemnél
- Max. üzemi hőmérséklet: 130 °C 10 bar mellett
- Max. üzemi nyomás: 20 bar
- Kvs = fix 33 m3/h
Fontos, hogy a fűtővíz minősége feleljen meg az ÖNORM H 5195 szabványnak, ill. a 2035 VDI irányelvnek.
