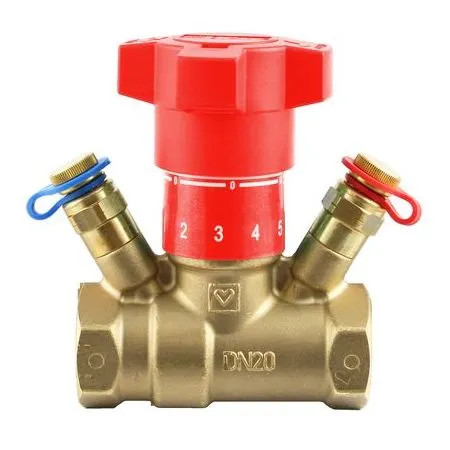

HERZ Strömax-GN egyenes ülékű szabályzószelep

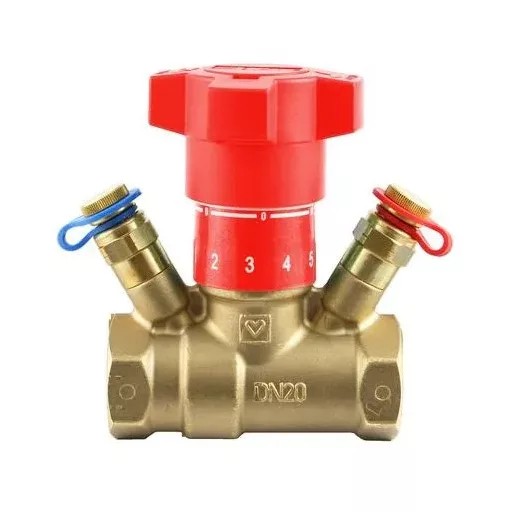

HERZ Strömax-GN egyenes ülékű szabályzószelep mérőcsonkkal, egyenlő százalékos jelleggörbéjű. Egyenes szelepülék, sárgaréz kivitel, karmantyú x karmantyú, emelkedő szeleporsó, dupla O-gyűrűs orsótömítés, előbeállítás behatárolással a belső szeleporsó segítségével, az előbeállítási fokozat kijelzése a kézikeréken. Két mérőszeleppel ellátva a kézikerék mellett.
Két mérőszelep a kézikerék mellett azonos irányban be van szerelve és gyárilag tömítettek. Ez az elrendezés minden beépítési helyzetben kiváló hozzáférhetőséget és optimális csatlakoztatást biztosít mérőkészülékek számára.
Alkalmazási terület
Fűtési és hűtési rendszerek hidraulikus beszabályozáséhez, valamint osztóvezetékek, strangok, hőcserélők, fűtő és hűtőregiszterek beszabályozásához. Zárja el a szelepet az óramutató járásával megegyező irányba
Folyásirány
A szerelést a házon található, átfolyási irányt jelölő nyíl figyelembevételével kell végezni.
Beépítési helyzet
A szelep középvonalára merőlegesen elhelyezett, emelkedő szeleporsó minden beépítési helyzetben kiváló hozzáférhetőséget és optimális csatlakoztatást biztosít.
Előbeállítás
A fojtószelep kúpjának aktuális helyzetét a kézikeréken lévő skála jelzi. A STRÖMAX-GN szabályozó-szelepet nyitott állásban szállítjuk. A beállítás a lehető legnagyobb szelepemelkedést biztosítja. A kézi kerék mechanikája úgy van beállítva, hogy zárt szelepnél a kézikerék kijelzője 0.0 értéket mutasson.
Az előbeállítás menete:
- A szelep nyitása a kívánt előre beállított értékre a számításnak megfelelően
- A gyűrű felemelése skálával
- A gyűrű elfordítása az óra járásával megegyező irányban ütközésig
- A gyűrű felemelése skálával és „0“ állítása előre
- A gyűrű leengedése skálával és bepattintás
- Jelölje meg a beállított helyzetet az előbeállítási emlékeztetővel és rögzítse a szelep
A 6. pont nem szükséges a működéshez, de ajánlott.
Műszaki adatok
- Egyenszázalékos jelleggörbével
- Réz színű cink kiválásmentes sárgarézből (DZR) belső menet x belső menet
- Nem emelkedő szeleporsó
- Dupla O-gyűrűs tömítéssel
- Beállítás emelkedés-korlátozóval
- 2 db mérőcsonk a kézikerék mellé szerelve
- Egyenlő százalékos karakterisztika
- kijelzés beállítási szint a kézikerék tengelyén
- Max. üzemi hőmérséklet: DN32-ig 130 °C / DN40-től 110 °C
- Max. üzemi nyomás: 25 bar
- Az 1 6517 05 előbeállítási jelölőt külön kell megrendelni.
- Ház és orsó: cinkkiválás-mentes sárgaréz
- Kézikerék: poliamid, piros
- Orsótömítés Dupla O-gyűrű EPDM-ből
- Belső menet ISO 7/1 szerint
