FixTrend T-Box 3 körös acél osztó-gyűjtő és hidraulikus váltó szigeteléssel, DN25
FixTrend T-Box fűtőköri osztó-gyűjtő és hidraulikus váltó
A kazánházak kivitelezésekor fejtörtést okozhat a tervezőknek a kazánkhoz csatlakozó különböző számú fűtőkörök megtervezése, illetve a kivitelezőknek annak kialakítása, hiszen ez az egyik legidőigényesebb feladatok közé tartozik. A magas óradíjak és a szakemberhiány indokolja a kazán, illetve a hozzá tartozó fűtőkörök kialakítására fordítható idő minimalizálását. A FixTrend T-Box erre nyújt kiváló megoldást.

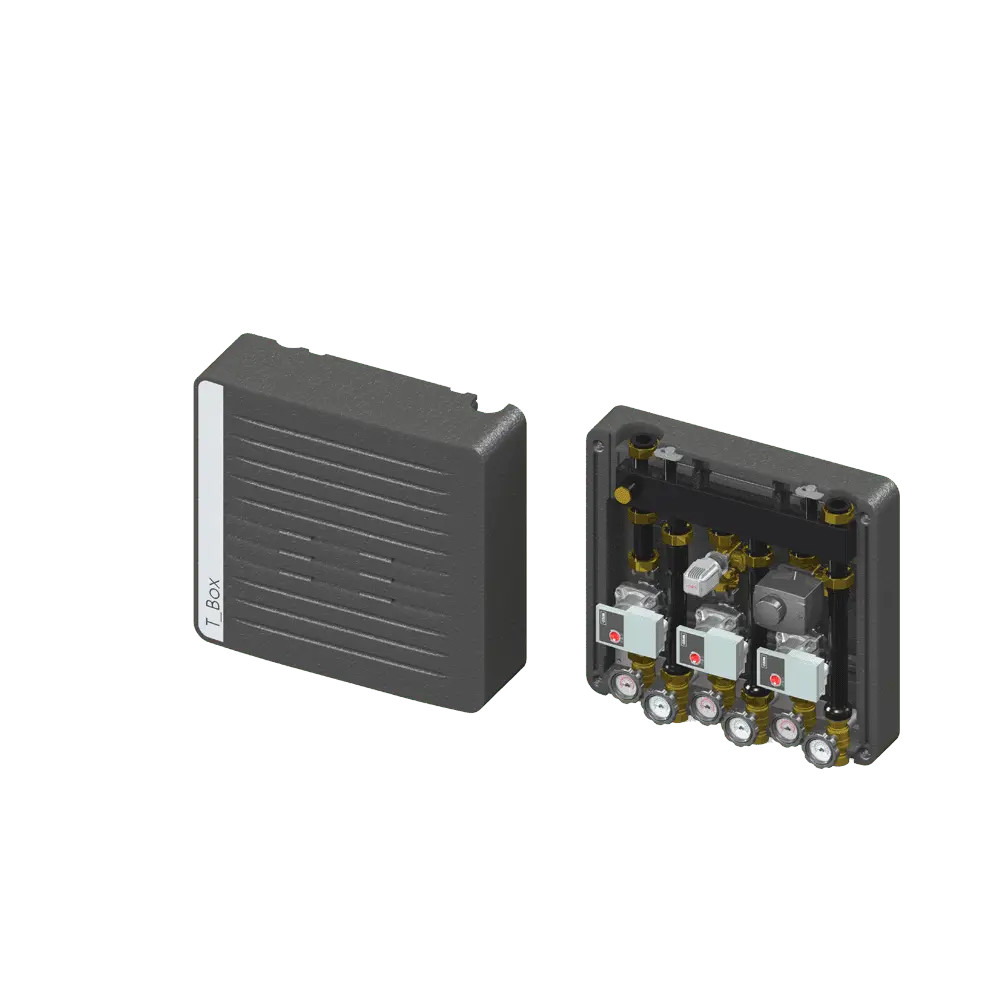

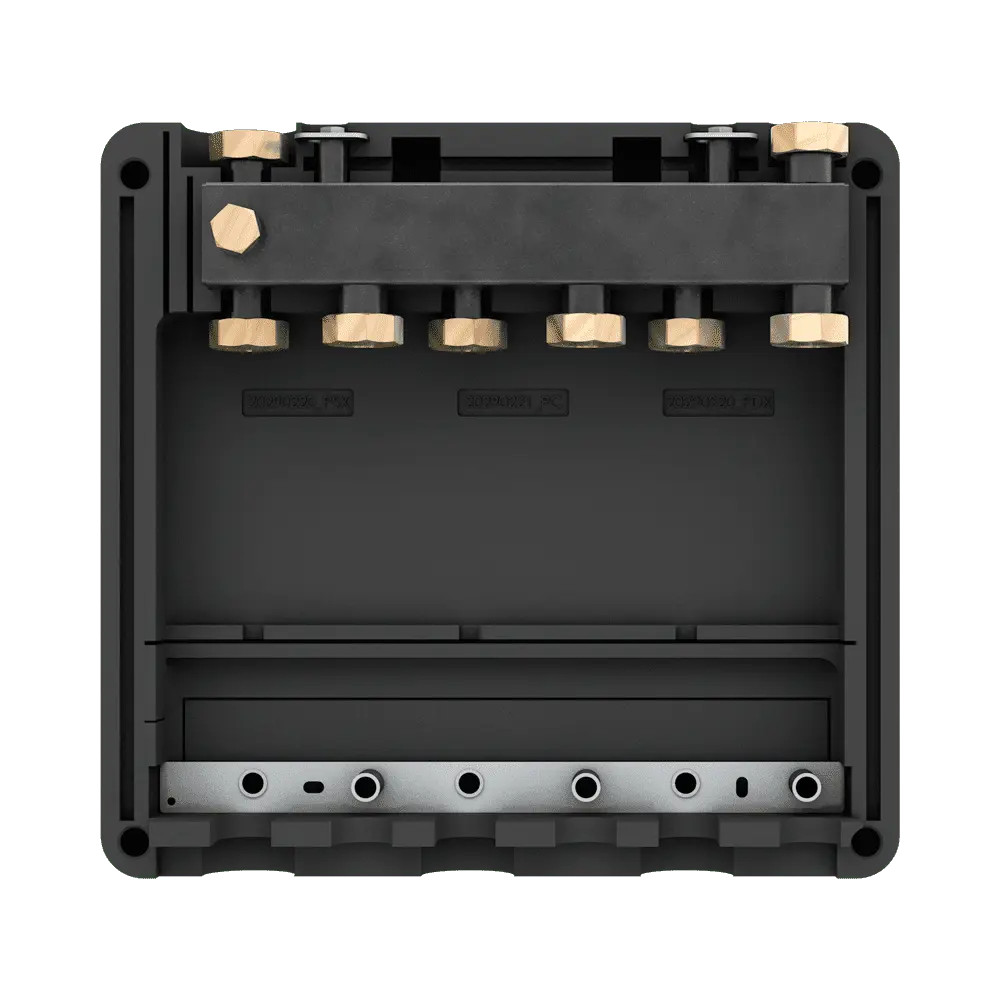

A termékek alapja a fűtőköri osztó-gyűjtő ami hidraulikus váltóként is funkcionál, amely funkciót egy dugó alá rejtett bypass szelep megnyitásával tudunk aktiválni. Az osztó-gyűjtő egy PP habból készült hőszigetelő funkciót is ellátó kompakt dobozban kerül elhelyezésre, amit csavarokkal rögzíthetünk közvetlenül vagy a kazán alatt, vagy a kazán mellett lévő falfelületre.
A FixTrend T-BOX DN25 kompakt elosztó modul kettő, három, vagy négy kört tud kezelni.
3 féle keringető egység fűtési zónák kialakításához
- Direkt kör (magas hőmérséklet)
- Termosztatikus kevert kör

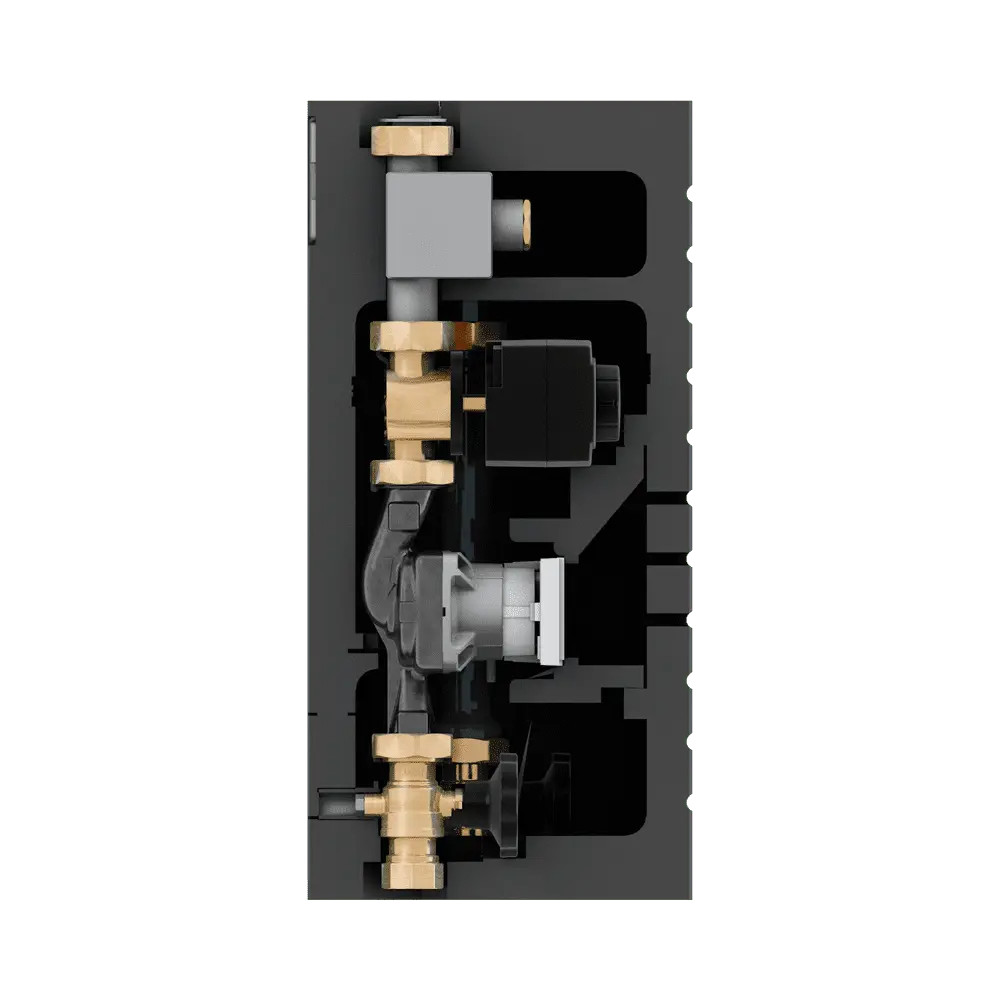

- Állító motoros kevert kör. Ez a kör az új elektromos ECOMIX működtetőnek köszönhetően többféle fűtési szabályzóval vezérelhető.
A szivattyús egységek nem tartozékai a szettnek, azokat külön kell megrendelni.
Termék jellemzők
- Maximális rugalmasság
- Zóna osztó szigetelése fekete EPP (Sűrűség: 60 g/l)
- 2, 3 zónás hidraulikus osztó/váltó "DUO-SYSTEM"-mel, amely lehetővé teszi egy menetes zárral az előremenő és visszatérő kamra egyesítését
- Ultra kompakt modul
- Egyszerű és biztos lapos tömítésű csatlakozások
- Elfordulás gátló
- Úgy tervezték, hogy a motoros keverő egység külső hőmérséklet érzékelős szabályzóval telepíthető
- Könnyű szerelhetőség és karbantartás a szerkezeti kialakítás miatt
Műszaki adatok
Nettó tömeg | 8,2 kg |
Típus | T-BOX 3x DN25 |
Funkció | Hidraulikus osztó/váltó |
Magasság | 525 mm |
Szélesség | 555 mm |
Mélység | 250 mm |
Max. hőmérséklet | 110 °C |
Max. térfogatáram | 3 m³/h |
