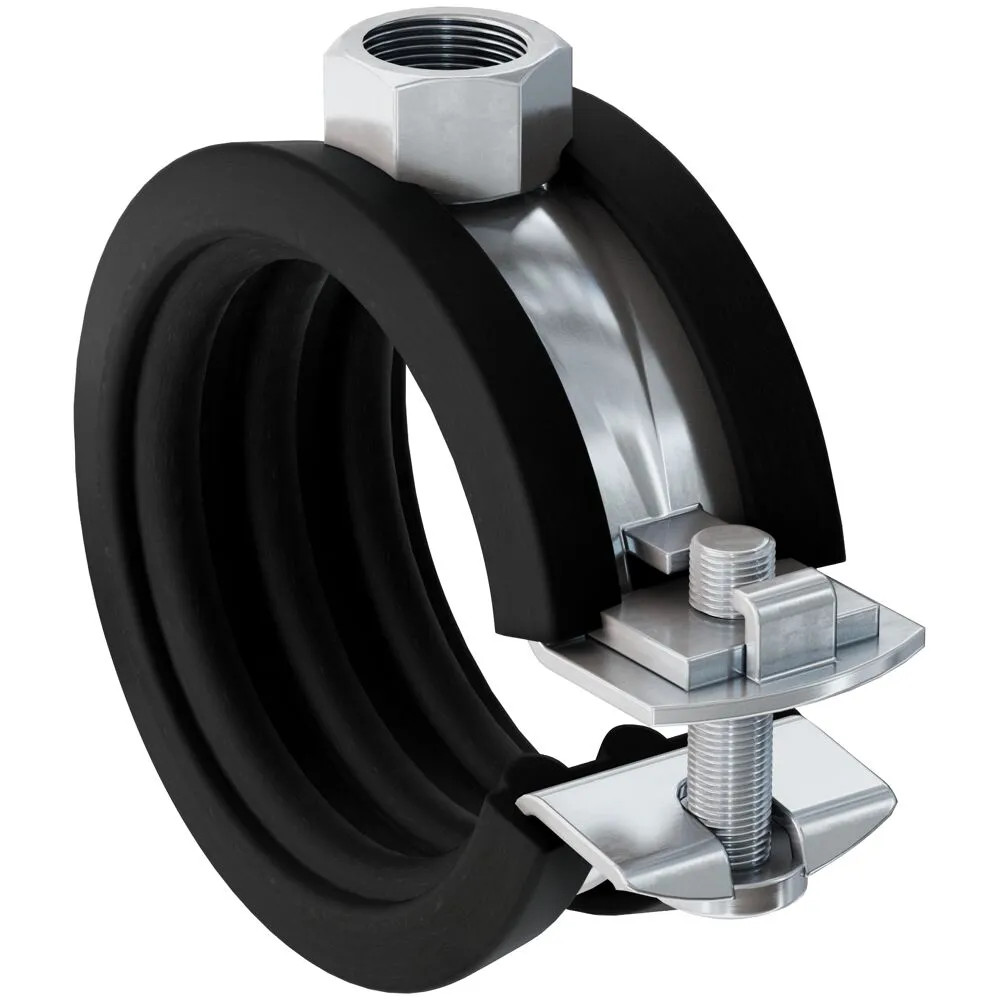

FISCHER FGSR csuklós gumibetétes csőbilincs 45-50mm, 6/4"

FISCHER FGSR csuklós gumibetétes csőbilincs 45-50mm, 6/4"

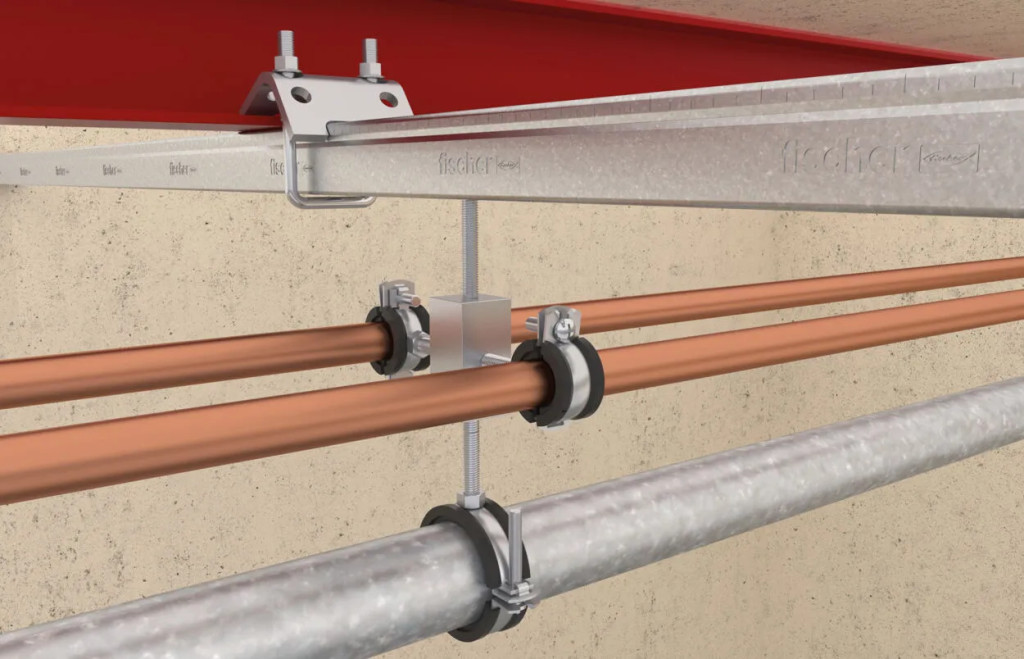

Az FGRS fischer csuklós csőbilincs egy DD11 anyagminőségű cinkkel galvanizált acélból készült csőbilincs. A csavar gyorszáró mechanizmusa egyszerű, időtakarékos, egy kézzel történő szerelési folyamatot tesz lehetővé. A biztonsági reteszelő mechanizmus biztosítja a cső biztonságos beállítását anélkül, hogy a bilincs teljesen nyitva lenne. Lehetővé teszi a 12–63 mm külső átmérőjű csövek biztonságos rögzítését menetes szárral vagy tőcsavarral beltérben. Klór- és szilikonmentes hangszigetelő betéttel a csőbilincs megfelel a DIN 4109 követelményeinek.

Jellemzők

• Egyszerű egykezes szerelés.
• Hangszigetelő betét.
• M8 csatlakozómenettel
• A csavar veszteségvédelme.
• A lebegő önálló csavar könnyű egykezes szerelést tesz lehetővé
• A biztonsági retesz lehetővé teszi a csőszerelést a bilincs tágra nyitása nélkül
• A csőbilincs kompakt szerkezete könnyű utószigetelhetőséget eredményez
• A csavar speciális kialakítása megakadályozza annak kiesését szerelés közben

Tulajdonságok

• Anyaga: acél DD11 (1.0332) DIN EN 10111
• Cink bevonat: elektro-cink bevonat, 5 - 9µm
• Csatlakozó anya: hegesztett, M8, SW 13
• Zárócsavar: kereszthornyú lapos fejjel
• Hangszigetelő betét anyaga: EPDM, klór- és szilikonmentes
• Hangszigetelés: DIN 4109
• Hőmérséklet tartomány: -40°C - +100°C
• Keménység: 55 ± 5° A
• Tűzállóság: DIN 4102: B2

Alkalmazások

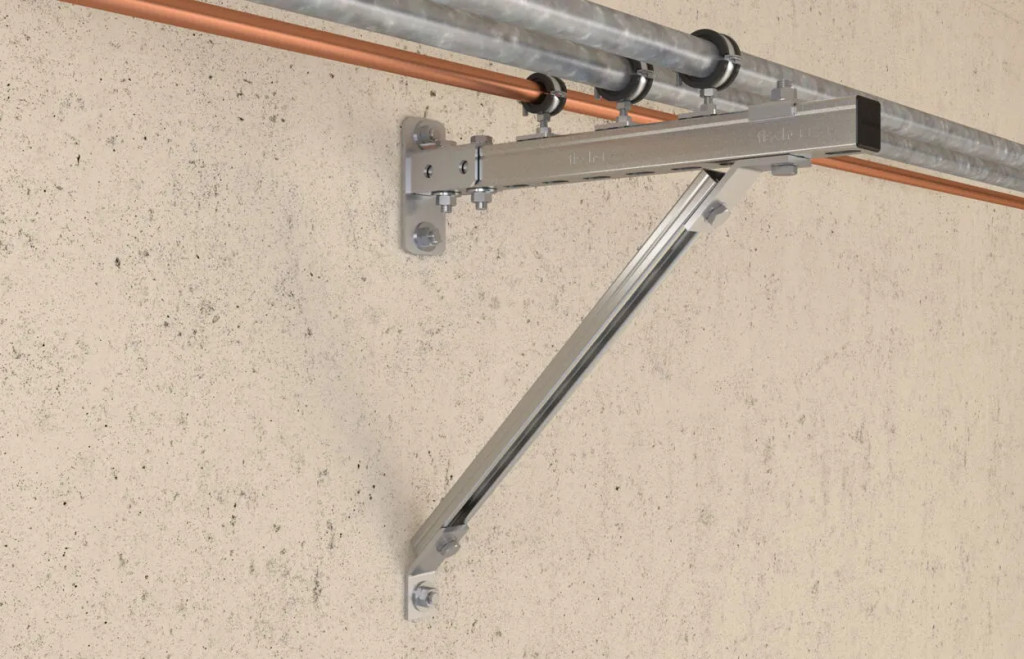

• Gazdaságos rögzítés ø2“-ig menetes szárakkal vagy tőcsavarokkalalkalmazható

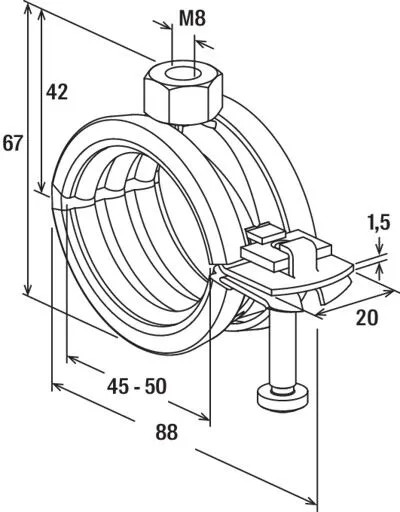

Műszaki adatok

• Befogási tartomány: 45 - 50 mm
• Max. javasolt statikus terhelés (centrikus feszültség): 0,9 kN
• Menet: M8
• Méret: 6/4"
• Szélesség: 88 mm
• Szerelőszalag szélesség x vastagság: 20 x 1,5mm
• Magasság: 67 mm
• Rögzítőcsavar: M5

Képforrás és szövegforrás: fischer group of companies
