CONCEPT karos konzol 28 x 30 x 440 mm

Mire való a 440 mm-es karos konzol

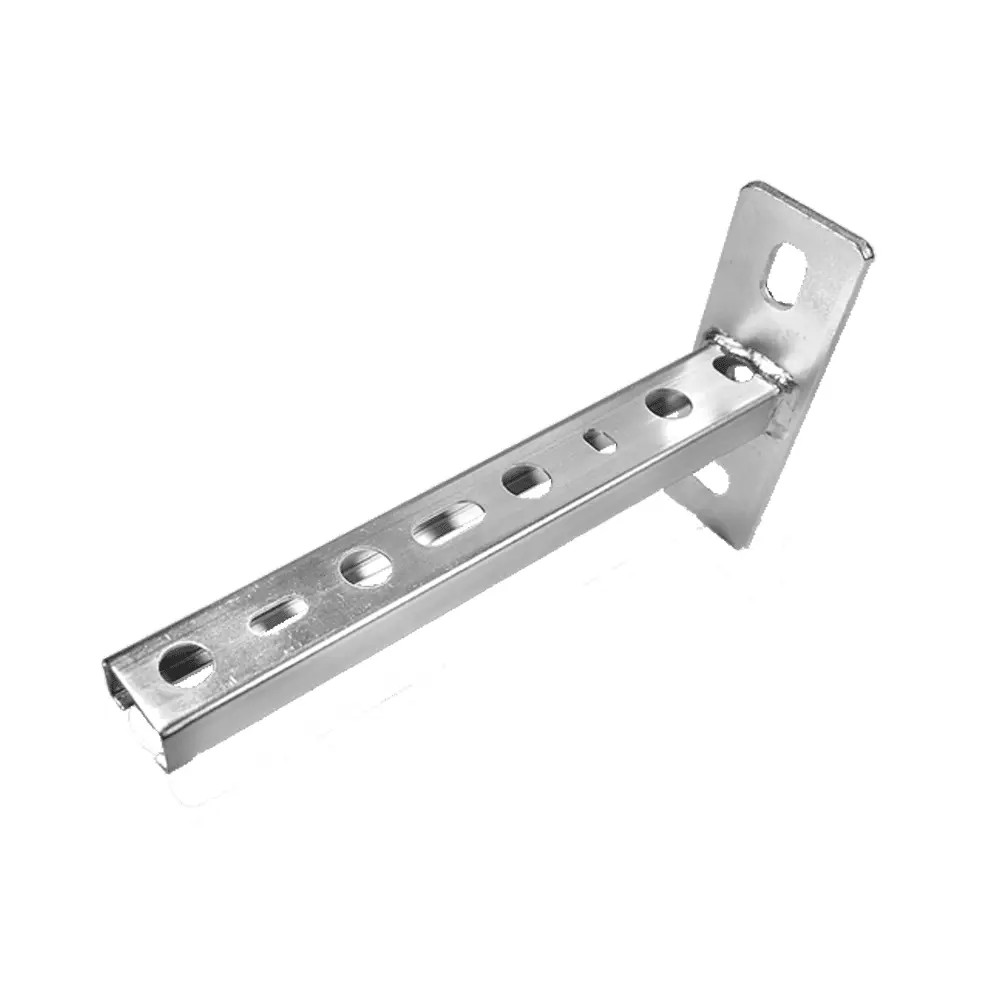

Ez a CONCEPT karos konzol a 28/30 mm-es profilrendszerhez tartozó, 440 mm hosszú acél tartóelem. A karos kialakítás egyik vége a falra kerül, a másik végén a teher függ, így a szabad kar hossza adja meg, mekkora távolságot tudsz áthidalni.

A konzol tipikus felhasználása az épületgépészeti szerelés. A karos konzolokat gyakran használják vízvezetékek, fűtési csövek és egyéb csővezetékek biztonságos rögzítésére a falakhoz, valamint légcsatornák és szellőzőrendszerek rögzítésére, biztosítva a stabilitást és a megfelelő elhelyezést. A karos konzolokat elektromos vezetékek és kábelek rögzítésére is használják.

Hogyan illeszkedik a 28/30-as rendszerbe

A konzol a 28/30 mm-es CONCEPT szerelősínrendszer eleme, így nem önmagában, hanem a rendszer többi tagjával együtt dolgozik. A falra rögzített konzolra kalapácsfejű csavarral, anyával és alátéttel fűzöd fel a bilincseket vagy a hordozott elemeket. A profilhoz illeszkedő CONCEPT nyerges tartóelem több konzol vagy sín összeépítéséhez ad kapcsolódási pontot, két konzol vagy sínszakasz toldásához pedig a CONCEPT szerelősín összekötő használható.

A konzol horganyzott acélból készül, hosszanti furatokkal, így a felfüggesztett elem pozíciója a karon belül igazítható. A terhelési adatok meghatározása az Eurocode 3-as rendszer alapján történt
, tehát a konzol méretezett teherbírással rendelkezik. A tényleges megengedett terhelést a kinyúlás növekedésével csökkenő értékként érdemes kezelni, ezért nagyobb tehernél a gyártói terhelési táblázatot vedd alapul.

Beépítés és kiválasztás

A konzol talpát a falhoz a teherhez és a falazat anyagához választott dűbellel és csavarral rögzítsd. A furatok helyét pontosan jelöld ki, a talpat vízszintezd be, és a rögzítés után ellenőrizd, hogy a kar nem lóg-e meg terhelés alatt. A 440 mm-es kar akkor indokolt, ha a hordozott elem szigetelése vagy a mögötte futó más vezeték miatt a falsíktól nagyobb távolság kell.

Ha kisebb kinyúlás is elég, gazdaságosabb rövidebb változatot választani: elérhető a sorozat rövidebb tagjaként a CONCEPT karos konzol 28 x 30 x 300 mm is, ugyanezzel a 28/30-as profillal. Fontos, hogy a konzol, a szerelősín és az összekötő elemek profilmérete azonos legyen, mert a kalapácsfejű csavarok és a bilincsek csak az adott profilba illeszkednek.

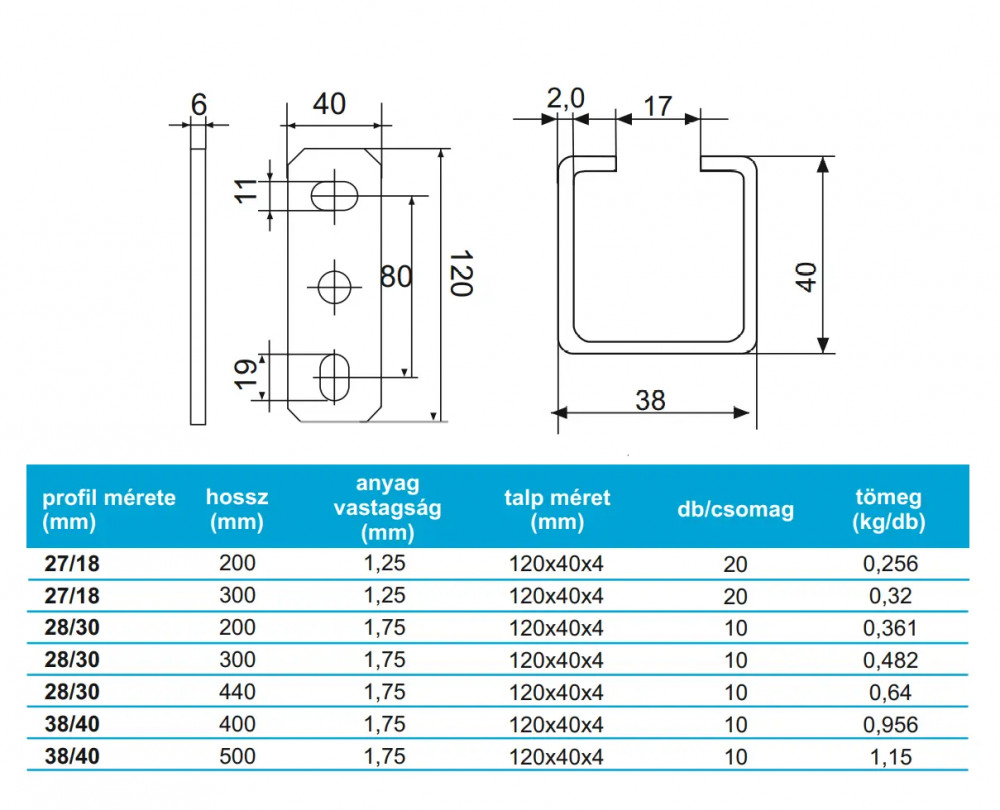

Műszaki adatok

• Kialakítás: karos konzol


• Profilméret: 28 x 30 mm


• Hossz: 440 mm


• Alapanyag: acél
