CONCEPT alaplap, M8 80x30 mm

Mire való ez az alaplap

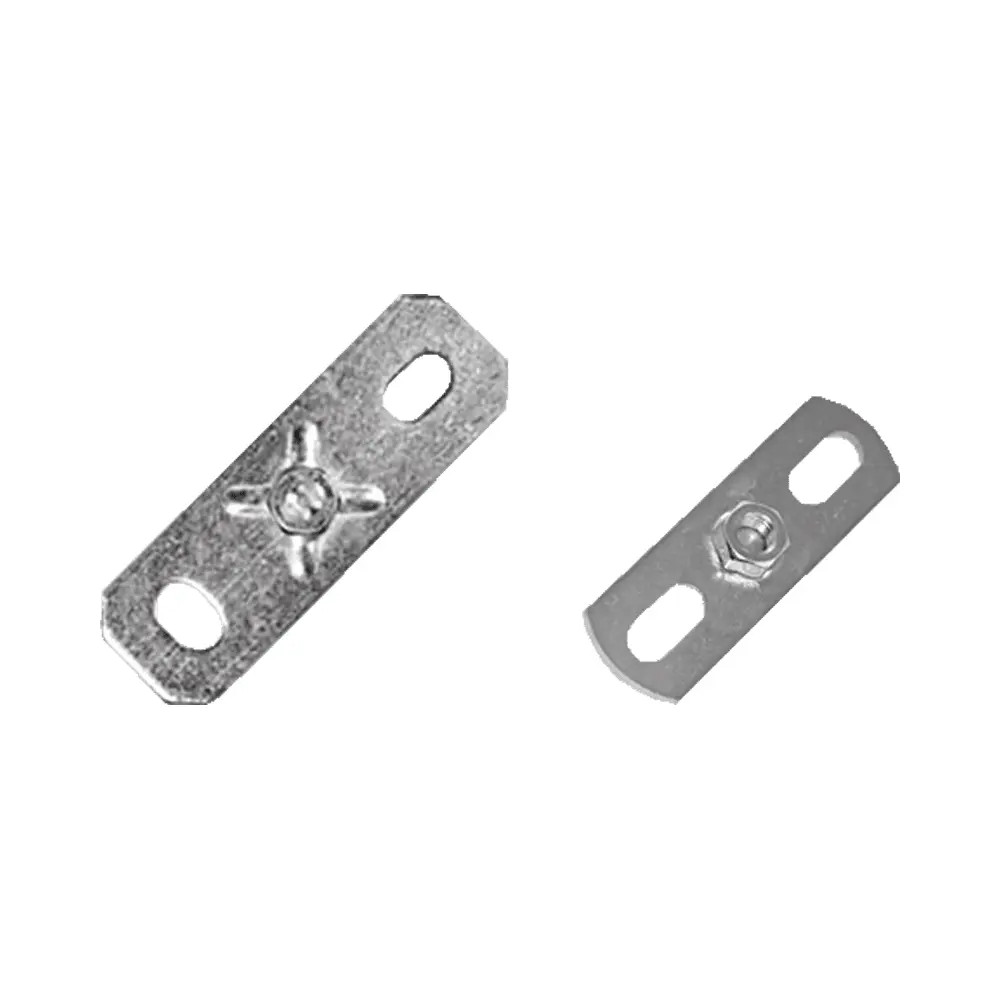

Ez az M8-as, 80x30 mm-es acél alaplap egy egyszerű, hegesztett menetes furattal ellátott rögzítőelem, amellyel M8-as menetesszárat vagy tőcsavart fogadhatsz be. Jellemzően mennyezeti függesztésnél használod: az alaplapot a födémhez rögzíted, majd az M8-as szárat becsavarod a menetbe, és arra építed tovább a csőbilincseket, tartókat vagy a szerelvényt. A 80x30 mm-es lapméret két rögzítőfurat elhelyezését teszi lehetővé, így a terhelés két ponton oszlik el.

Kivitel és anyag

A lap alapanyaga acél, a névleges lapméret 80x30 mm, a menet M8-as. Az M8-as furathoz értelemszerűen 8 mm-es menetes szár vagy csavar illeszkedik. Ez a méret a közepes terhelésű, hétköznapi épületgépészeti függesztések tartományába esik – csővezetékek, párologtatók, kisebb szerelvények mennyezeti kihorgonyzásához.

Rögzítés a födémhez

Az alaplapot a falba vagy födémbe helyezett dübellel és csavarral rögzítsd. Betonhoz beütődübeles megoldás kézenfekvő, például a FISCHER N-Z beütődübel 8x80mm párosítás. A rögzítés kiválasztásánál mindig a tartandó teher és az aljzat típusa (beton, tégla, gázbeton) legyen a döntő – a dübel teherbírásának a teljes függesztést biztosítania kell.

Melyik változatot válaszd

Ez a tétel az M8-as menetű kivitel. Ha vastagabb, M10-es menetesszárral dolgozol és nagyobb terhet függesztesz, akkor helyette a CONCEPT alaplap M10 80x30 mm a megfelelő – ugyanaz a lapméret, csak nagyobb menetmérettel. A menet mérete határozza meg, milyen szár és milyen csatlakozó elemek illeszthetők rá, ezért érdemes a teljes függesztési rendszert egységes menetméretre tervezni.

Műszaki adatok

• Kialakítás: alaplap hegesztett menetes furattal


• Menetméret: M8


• Lapméret: 80x30 mm


• Alapanyag: acél


• Felhasználás: menetesszár vagy tőcsavar fogadása, mennyezeti függesztés
