Hőcserélő

A forrasztott lemezes hőcserélő felépítése és működése

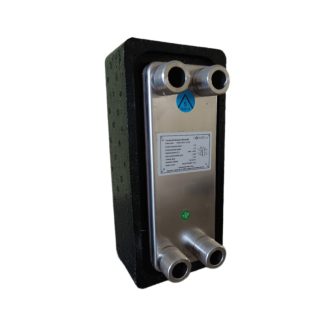

A hőcserélő neve két fontos kialakításbeli tulajdonságára utal. Vékony, bordázott rozsdamentes lemezeket forrasztásos techonlógiával egymásra rögzítenek. A lemezek között légrés van, melyekben azonos, vagy eltérő közegek (glikolos folyadék, fűtővíz, használati víz pl.) áramolnak egymásnak ellentétes irányban. A közegek eltérő hőmérsékletűek, így az áramlásnak köszönhetően hőátadási folyamat indul be a két közeg között.

A lemezes hőcserélőkön 4 menetes csonk található. Ezekre kötik a primer (elsődleges), illetve a szekunder (másodlagos) köröket. A csonkozás sokféle lehet, háztartási környezetben leggyakrabban a 1/2"-os és a 3/4"-os csonkozású hőcserélőkkel találkozhatunk, de a csonk méret akár 2" is lehet ha a rendszer igénye azt megköveteli.

Lemezes hőcserélők előnyei

A forrasztott hőcserélők hermetikusan elválasztják egymástól a primer és secunder rendszerben keringő közegeket. Azaz a két rendszerben áramló közeg nem keveredik egymással. A két rendszerben a nyomás is teljesen elkülönül. Ezt a jó tulajdonságot lehet kamatoztatni például akkor amikor egy régi radiátoros rendszerre új gázkazánt akarunk tenni. Ilyenkor egy lemezes hőcserélő megakadályozza, hogy a régi rendszer lerakódásai az új készülékbe bejussanak, lévén nem keveredik a két rendszer egymással. Kombi kazánokban a használati melegvíz előállítás is lemezes hőcserélőn keresztül történik. A fűtési rendszerben keringő víz adja át hőjét az ivóvíz hálózatban lévő víznek.

Kis méret, kis helyigény. A hőcserélő lemezek speciális dombornyomásos felületkiképzést kapnak ami jelentősen megnöveli hőátadó felületüket. A lemezek egymásra rakhatóak. Akár több tucat, vagy több 100 lemez is egymásra rakható, így meglehetősen kis területen nagy hőátadó felület érhető el. Természetesen a megfelelő csonkozásra/ csonkméretre figyelve. A nagy hőátadó felület az nagy teljesítmény is egyben, mindez kis helyen.

A rozsdamentes lemez tartós.

Lemezes hőcserélők hátrányai

A forrasztott lemezes hőcserélők érzékenyek a mechanikus szennyeződésekre. Az egyes lemezek közti távolság csekély, így ha oda nagyobb lebegő szennyeződés bekerül, akkor az eltömítheti a hőcserélőt.

Érzékeny továbbá az úgynevezett agresszív vizekre (pl. termálvíz). A vízben oldott magas ásványi sók kicsapódnak a hőcserélő felületén és folyamatosan szűkítik annak hasznos áramlási keresztmetszetét. A megváltozott körülmények rontják a hatékonyságot. Legrosszabb esetben a hőcserélő eltömődik. Speciális savazó készülékkel karbantartható/ menthető a hőcserélő sok esetben.

Egyes hőcserélő típusok kevésbé érzékenyek az említett problémákra. Ezek csőtekercses (pl. FÉG Spirec), vagy csavarozható hőcserélők. Utóbbi szintén rozsdamentes lemezekből áll, azonban forrasztás helyett csavarok szorítják össze a lemezeket. A tömítésről speciális gumitömítés gondoskodik a lemezek között. Ezek szétszerelhetőek tisztításhoz. Cserélhetőek a tönkrement lemezek, nem utolsó sorban bármikor bővíthető vagy csökkenthető a lemezek száma.

Mekkora a lemezes hőcserélő teljesítménye?

Az attól függ! Kicsit bővebben: attól függ, hogy milyen feladatra milyen műszaki paraméterek mentén használjuk. Nincs olyan, hogy egy hőcserélő X kW teljesítményű. Adott helyen, adott feltételek teljesülése esetén mondhatjuk azt, hogy pl. 20 kW teljesítménye van egy hőcserélőnek.

A hőcserélőt minden estben az adott feladathoz választjuk ki, ez azt jelenti, hogy a hőcserélőt méretezni kell minden esetben. Ehhez ismerni kell a szükséges paramétereket, ezek nélkül nem tudjuk megmondani, hogy tudni fogja e adott termék a szükséges teljesítményt.

A teljesítmény méretezés azért is fontos, mert egy komolyabb termék több százezer, akár több millió forintos értéket is képviselhet. Nem lehet bővíteni, így ha mellé lövünk a méretezéssel akkor bajban leszünk. Egyedi típusoktól szinte lehetetlen megszabadulni, vagy becserélni más típusra. Ennek az oka, hogy nagyon kis eséllyel kell majd ugyanaz a hőcserélő mint ami nálunk kellet az adott körülmények mellett. Nagyon ritkán rendelkezik két rendszer azonos műszaki paraméterekkel.

Milyen adatokra van szükség a hőcserélő teljesítmény méretezéshez?

Lenti adatok példaként szolgálnak a könnyebb megértéshez:

Áramló közegek:

• Primer oldal: Etilénglikol (30%-os koncentrációval)
• Secunder oldal: Víz

Hőlépcsők:

• Primer oldal belépési hőfok: 43 °C
• Primer oldal kilépési hőfok: 38 °C
• Szekunder oldal belépési hőfok: 35 °C
• Szekunder oldal kilépési hőfok: 40 °C

Térfogatáramok:

• Primer oldal: 2,214 m3/h
• Szekunder oldal: 2,082 m3/h

Nyomásesések:

• Primer oldal számított nyomásesése: 4,59 kPa
• Szekunder oldal számított nyomásesése: 2,76 kPa

Fenti 4 (x2) adat ismerete minimum szükséges ahhoz, hogy egy hőcserélő kiválasztható legyen. Mint az látszik is itt nem igazán lehet hasra ütni. Bízzuk a kiválasztást szakemberre!

Természetesen az épületgépészetben is vannak gyakran előforduló tipikus esetek amikor szinte azonos körülmények vannak egy rendszeren belül. Családi ház padlófűtés kondenzációs kazánnal például. Itt "lehet" hasra ütés szerűen azt mondani, hogy a hőcserélő X kW teljesítményű lesz ha oda beépítjük, de azért ezzel is óvatosan bánjunk. Nem mindegy, hogy kéményes kazán, kondenzációs kazán, vegyestüzelésű kazán, vagy hőszivattyú a primer oldali hőtermelő. Megismételnénk még egyszer: Bízza szakemberre a választást.
