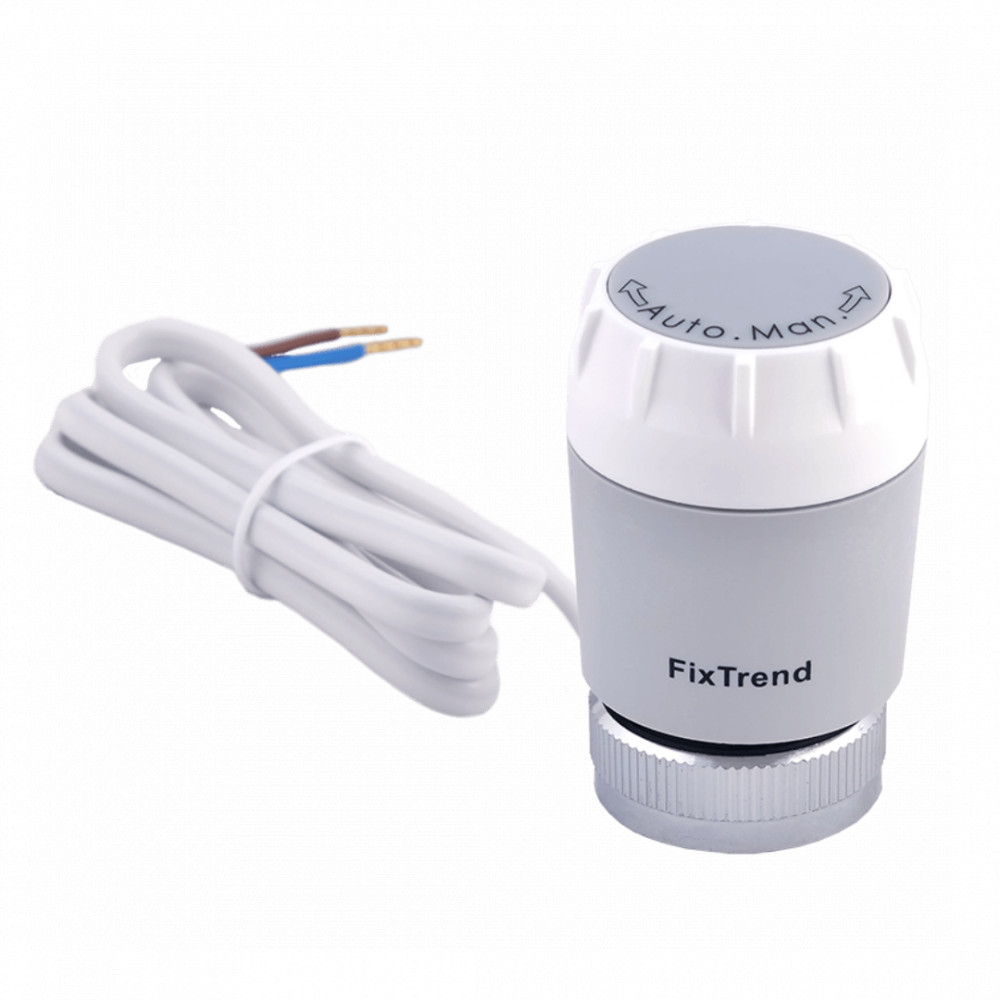

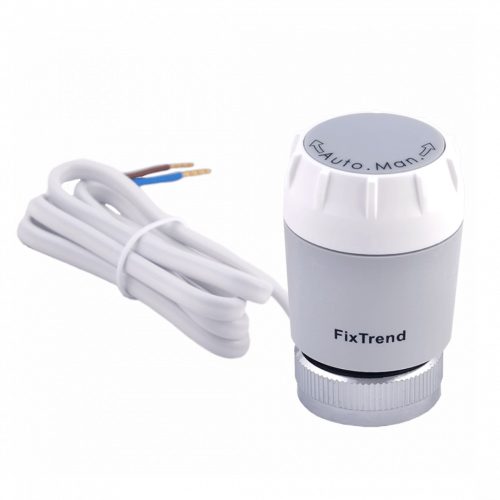

FixTrend Blue Line termoelektromos fej, alapban zárt, M30x1.5mm, 230V, szürke
Mit csinál a termofej és hogyan üzemel
Ez a FixTrend Blue Line termoelektromos fej a padlófűtés és a mennyezethűtés zónánkénti szabályozásához való. A feladata egyszerű: az egyes fűtő- vagy hűtőkörök szelepét nyitja és zárja aszerint, hogy az adott helyiségben van-e hőigény. A vezérlőegységtől érkezett jelre a szelepmozgatóban lévő fűtőelem hőmérséklete emelkedni kezd, ennek hatására a működtető tengely elmozdul kifelé, így nyitja a rugóerővel zárt szelepet; a jel megszűntét követően az állítótengely visszafelé mozog, és a rugóerő zárja a szelepet.
Alapállásban zárt (NC) kivitel, vagyis feszültségmentes állapotban a szelep zárva marad. Ha a szobatermosztát fűtési igényt jelez, a fej megkapja a 230 V-ot, felfűt és nyit; a jel megszűnésével visszazár. Mozgó alkatrész és karbantartási igény gyakorlatilag nincs, a fej csendben dolgozik. A maximális áramfelvétel 0,3 A, a nyitási/zárási idő 3–4 perc, a lökethossz 4 mm.
Beépítés és bekötés
A fejet az osztó-gyűjtő visszatérő ágán lévő szelepre csavarozd fel az M30x1,5 mm-es menettel. A szelepet mindig az osztó-gyűjtő visszatérő ágába szereljük be, és a fej a központi vezérlőegységhez csatlakozik. Körönként egy-egy fejet használj, és mindegyiket a hozzá tartozó szoba termosztátjához kösd, így helyiségenként külön szabályozható a felfűtés.
A 230 V-os táplálás miatt a bekötést szakemberrel végeztesd. A fej a szabvány M30x1,5 szelepekre illik, így a legtöbb padlófűtéses osztó-gyűjtő szelepbetéteivel együtt tud dolgozni — például a FixTrend osztó-gyűjtő köreihez. Ha a rendszered szintén szobatermosztátról vezérelt fűtésvezérlő központtal működik, a fejek zónánként külön-külön kapcsolhatók.
Hasonló, M30x1,5 menetes fejek
Ha inkább radiátoros oldalra keresel megoldást, vagy más márkát preferálsz, a szintén M30x1,5 menetes, alapban zárt HONEYWELL M100 hasonló elven, 230 V-ról, jelre nyitva működik.
Műszaki adatok
- Kialakítás: termoelektromos szelepmozgató fej
- Alaphelyzet: alapban zárt (NC)
- Csatlakozás: M30x1,5 mm menet
- Tápfeszültség: 230 V
- Szín: szürke
- Maximális áramfelvétel: 0,3 A
- Nyitási/zárási idő: 3–4 perc
- Lökethossz: 4 mm
- Fix-Drive technológia
