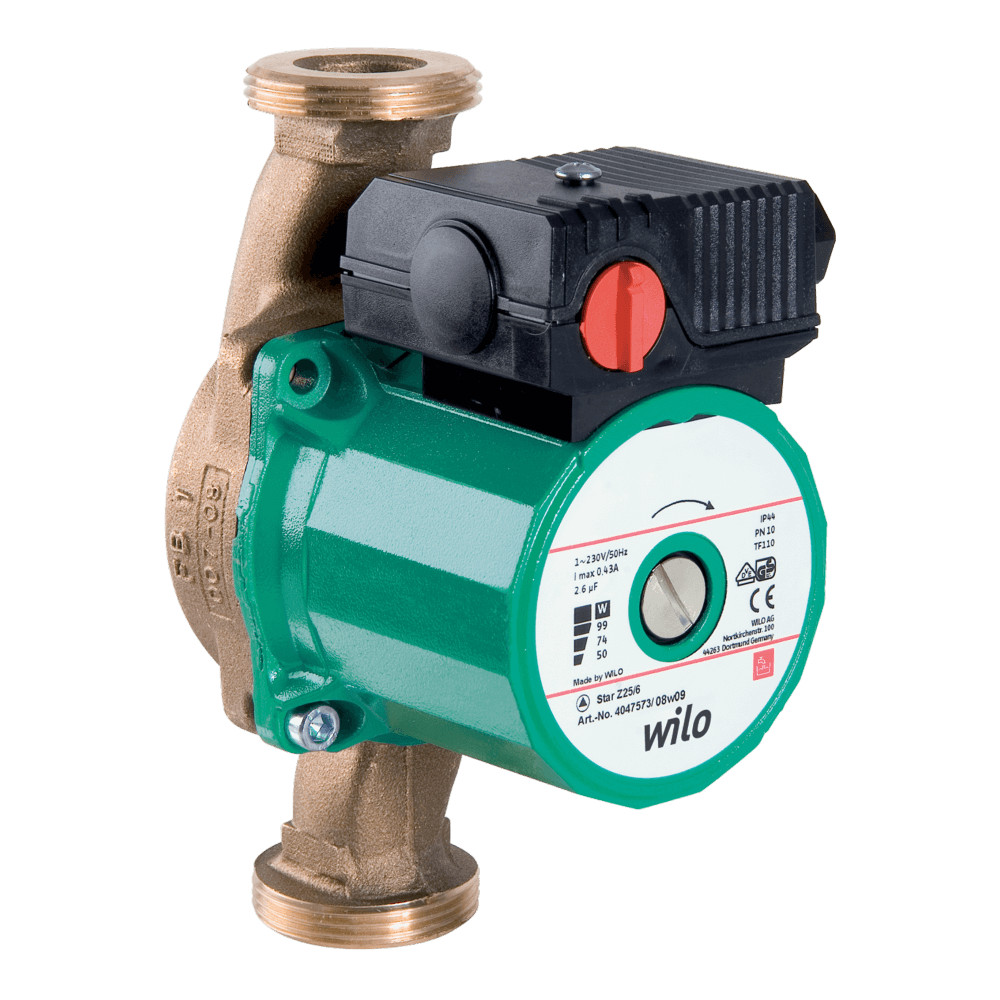

WILO Star-Z 25/6 EM cirkulációs szivattyú, 180 mm, 1", 230V

WILO Star-Z 25/6 EM cirkulációs szivattyú

A termék leírása

A Star-Z sorozatú keringető szivattyúk speciálisan az ivóvízkeringető rendszerek üzemi feltételeinek megfelelően vannak kialakítva. Szerkezeti anyaguk kiválasztásának és kivitelüknek köszönhetően korrózióállók az ivóvíz összes alkotórészével szemben. A szivattyú hidraulikából és kapocsdobozzal felszerelt nedvestengelyű motorból áll. A nedvestengelyű szivattyúban az összes forgó alkatrészt, így a motor forgórészét is szállítható közeg veszi körül. Kopásnak kitett tengelytömítésre nincs szükség. A szállítható közeg keni a csúszócsapágyakat, és hűti a csapágyakat és a forgórészt. Motorvédelemre nincs szükség. Még a maximális túlterhelési áram sem képes károsítani a motort. A motor blokkolási áramot álló kivitelű.

Fordulatszám-átkapcsolás

A Z(D)20(25)/...-3 szivattyútípus rendelkezik egy forgatógombbal a kapocsdobozon, a három fordulatszám-fokozat [1 – 2 – 3] manuális átkapcsolásához. A legalacsonyabb fokozat fordulatszáma kb. a maximális fordulatszám 40...50%-a, az áramfelvétel 50%-ra való csökkenése mellett.

Telepítés

• A szivattyú beépítését csak az összes hegesztési és forrasztási munkálat befejezését követően, és a csőrendszer adott esetben szükséges öblítése után végezze el.
• A szivattyút könnyen hozzáférhető helyre telepítse az ellenőrzés, ill. a leszerelés megkönnyítése érdekében.
• A szivattyú ivóvízkeringető rendszerbe történő beépítése esetén nyomóoldali visszafolyás-gátlót kell beszerelni.
• A szivattyú elé és mögé ajánlatos elzárószerelvényeket beszerelni az esetleges szivattyúváltás megkönnyítése érdekében.
• A telepítést úgy végezze, hogy adott esetben ne csepeghessen szivárgó víz a kapocsdobozra.
• Hőszigetelő munkák esetén ügyeljen arra, hogy a szivattyúmotor és a modul ne kerüljön szigetelésre. A kondenzátum-elvezető nyílásoknak szabadon kell maradniuk.
• A szivattyút vízszintesen elhelyezkedő szivattyúmotorral, mechanikus feszültségtől mentesen telepítse.
• A szivattyúházon és a szigetelő burkolaton (választható opció) lévő irányjelző nyilak az áramlási irányt jelzik.
• Biztosítsa a szivattyút elfordulás ellen kombinált csavarkulccsal.
• A kapocsdoboz szükséges pozicionálásához a motorház a motorrögzítő csavarok meglazítása után elforgatható.

Speciális jellemzők/alkalmazási előnyök

• Elektromos gyorscsatlakozóval ellátott egyfázisú szivattyú
• Valamennyi közeggel érintkező műanyag alkatrész megfelel a Német Szövetségi Egészségügyi Hivatalnak a műanyagok ivóvízben történő felhasználására vonatkozó ajánlásainak (KTW)

Kivitel

Nedvestengelyű cirkulációs szivattyú menetes csatlakozással.

Alkalmazás

Ivóvíz-keringető rendszerek az iparban és az épülettechnikában.

Felszereltség/funkció

Üzemmódok

• Fordulatszám-fokozatkapcsolás (csak Star-Z...-3)

Kézi funkciók

• A fordulatszám-fokozatok beállítása (1 fordulatszám-fokozat, a Star-Z...-3 szivattyúk esetén 3 fordulatszám-fokozat)

Felszereltség

• Villáskulcs-megfogási lehetőségek a szivattyútesten (csak Star-Z 25)
• A kábel bevezetése mindkét oldalról lehetséges
• gyorscsatlakozó rugós kapcsokkal
• Blokkolási áramot álló motor

Műszaki adatok

• Állandó fordulatszám, ill. a Star-Z...-3 esetén három választható fordulatszám-fokozat
• Szállított közeg hőmérséklete
  • Ivóvíz 3,21 mmol/l-ig (18 °dH): max. +65 °C, rövid idejű üzemben (2 h) max. +70 °C
• Hálózati csatlakozás 1~230 V, 50 Hz
• IP44 védelmi osztály
• Névleges átmérő Rp ½, Rp 1
• max. üzemi nyomás 10 bar

Szerkezeti anyagok

• Szivattyúház: vörösöntvény
• Járókerék: Műanyag
• Tengely: Oxidkerámia
• Csapágy: Műszén, műgyantával impregnált

Szállítási terjedelem

• Szivattyú
• Tömítések menetes csatlakozás esetén
• Beépítési és üzemeltetési utasítás
