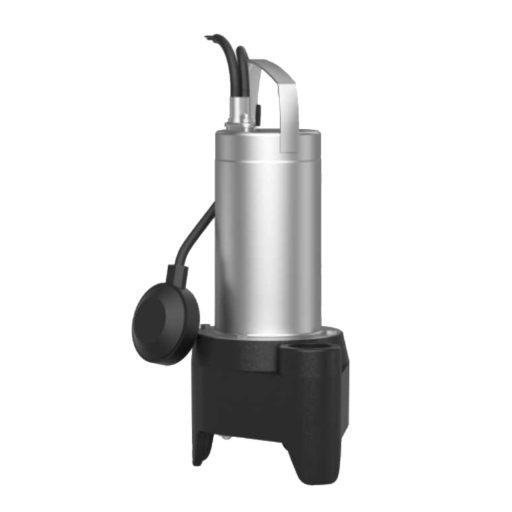

Wilo Rexa Mini3 szennyvízszivattyú
Teljesen elárasztható merülőmotoros szennyvízszivattyú állandó és hordozható nedvesaknás telepítéshez, fekália nélküli szennyvíz és szennyezett víz szállításához. A hidraulikaház szürkeöntvényből, a járókerék műanyagból, a motorház nemesacélból készült. Hidraulika menetes csatlakozású függőleges nyomócsonk csatlakozással és szabad örvénykerékkkel. Felülethűtésű egyfázisú motor beépített üzemi kondenzátorral, tömítőkamrával és automatikusan kapcsoló termikus motorfelügyelettel. Csatlakozókábel rászerelt földelt villásdugóval és úszókapcsoló az automatikus szintvezérléshez. A tömítés közegoldalon csúszógyűrűs tömítéssel, motoroldalon pedig tengelytömítő gyűrűvel történik. Az összes gépcsoport Ex-engedélyezés nélkül.
Speciális jellemzők/alkalmazási előnyök
• Jó hatásfok és nagyfokú üzembiztonság az optimalizált hidraulikának köszönhetően
• Keskeny drénvíz-aknákban is egyszerű telepítés a kompakt kialakításnak, a könnyű súlynak, a beépített
kondenzátornak és a menetes karimának köszönhetően
• Megbízható használat vízelvezetés esetén különböző alkalmazásokban a korrózióálló járókeréknek és az öntött
kábelbevezetésnek köszönhetően
• Hosszabb karbantartási intervallumok a nagy űrtartalmú tömítőkamrának és a kettős tömítésnek köszönhetően
• Gyors karbantartás a tömítőkamrához és a szivattyúházhoz való közvetlen hozzáférésnek köszönhetően
A megbízható szennyezett- és szennyvízszivattyú házi- és talajvíz elvezetéséhez.
A Wilo-Rexa MINI3 az ideális alapkivitelű merülőmotoros szennyvízszivattyú a DIN EN 12050-2 szerinti szennyezett víz és fekáliamentes szennyvíz szállításához a ház körüli talajvíz-elvezetés során. A szivattyú rugalmasan alkalmazható mind az állandó, mind a hordozható nedvesaknás telepítés során. Az optimalizált hidraulika kiváló megbízhatóságot garantál az univerzális alkalmazáshoz a legkülönbözőbb szállított közegekben. A beépítés a kompakt kialakításnak köszönhetően keskeny drénvíz-aknákban is lehetséges. Az olajjal töltött tömítőkamra és a kettős tömítés hosszabb karbantartási intervallumot tesznek lehetővé. A legfontosabb alkatrészekhez való közvetlen hozzáférés rendkívül kényelmessé teszi a karbantartást.
Kivitel
• Merülőmotoros szennyvízszivattyú szakaszos üzemre, állandó és hordozható nedvesaknás telepítéshez.
Alkalmazás
Az alábbiak szállítása:
• Fekáliát nem tartalmazó szennyvíz
• Szennyezett víz
Felszereltség/funkció
• Csatlakozókábel a következővel:
• Dugasz (P-kivitel)
• Dugasz és úszókapcsoló (A-kivitel)
• Szabad kábelvég (3~)
• Önkapcsoló termikus motorfelügyelet
Szállítási terjedelem
• Szivattyú csatlakozókábellel és
• Dugasz (P-kivitel)
• Dugasz és úszókapcsoló (A-kivitel)
• Szabad kábelvég (3~)
• Beépítési és üzemeltetési utasítás
A típusjel magyarázata
Példa:Wilo-Rexa MINI3-V04.11/M06-523/A-5M
• Rexa - Merülőmotoros szennyvízszivattyú
• Mini3 - Sorozat
• V - Szabad örvénykerék
• 04 - Nyomócsonk csatlakozás névleges átmérője G 1½
• 11 - Max. szállítómagasság [m]
• M - Hálózati csatlakozás kivitele: M = 1~; T = 3~
• 06 - Érték/10 = P2 motorteljesítmény kW-ban
• 5 - Frekvencia (5 = 50 Hz, 6 = 60 Hz)
• 23 - Méretezési feszültség kódja
• A - Kiegészítő elektromos felszereltség: Nincs = szabad kábelvéggel; P = dugasszal; A = úszókapcsolóval
és dugasszal
• 5M - Csatlakozókábel hossza
Műszaki adatok
• Hálózati csatlakozás: 1~ 230 V, 50 Hz vagy 3~ 400 V, 50 Hz
• Víz alatti üzemmód: S1
• Víz feletti üzemmód: S3 15%
• Védelmi osztály: IP68
• Szigetelési osztály: F
• Közeghőmérséklet: 3 ... 40 °C
• A szabadon áthaladó golyó mérete: 40 mm
Szerkezeti anyagok
• Szivattyúház: szürkeöntvény
• Járókerék: kompozit anyag
• Fedőlemez a szívócsonkál: nemesacél
• Motorház: nemesacél
• Tengely: Nemesacél
• Tömítés a motoroldalon: NBR
• Tömítés a közegoldalon: SiC/SiC
• Statikus tömítés: NBR
Megnevezés/kivitel
• Merülőmotoros szennyvízszivattyú elárasztható blokkgépként hordozható nedvesaknás telepítéshez,
szakaszos üzemben.
Hidraulika
• Szabad örvénykerékkel és 40 mm szabadon áthaladó golyóval ellátott szivattyú. Nyomócsonk csatlakozás mint
függőleges menetes csatlakozás.
Motor
• Egyfázisú kivitelben készült (beépített üzemi kondenzátoros) és háromfázisú kivitelben készült, közvetlen
indításra szolgáló felületi hűtésű motor. A keletkezett hő a motorház részein keresztül adódik át a
környező közegnek. A motorok víz alatti tartós üzemben (S1) és szakaszos üzemben (S3) alkalmazhatók.
• A motort önkapcsoló termikus motorfelügyelettel látták el. Ez azt jelenti, hogy a motor túlhevülés esetén
kikapcsol, és a lehűlés után automatikusan visszakapcsol.
• A csatlakozókábel 5 m vagy 10 m hosszú, és az alábbi kivitelekben kapható:
• Szabad kábelvégekkel
• Dugasszal
• Úszókapcsolóval és dugasszal
Tömítés
• A tömítés közegoldalon csúszógyűrűs tömítéssel, motoroldalon egy tengelytömítő gyűrűvel történik.
A tömítések között egy fehérolajjal tölöttt tömítőkamra található.
