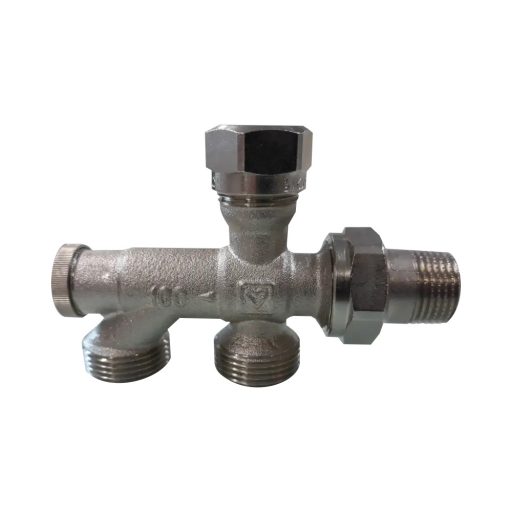

HERZ 1000 Bypass-test, egyenes kivitelű egycsöves kétpontos radiátorszelep, 1/2" x G3/4"
Bypass egység egycsöves rendszerhez, 50%-os vízosztással, a szelep elzárható és szabályozható. Egycsöves vízfűtéses rendszerekhez, amelyek kalibrált acél-, réz- vagy műanyag csövekből készülnek. Rendszerfelújításnál (fűtőtestcserénél vagy lemezes fűtőtestek tagjainak cseréjénél) VT-szelepek helyett.
Kétpontos radiátorszelep elemei
A fűtőtest-csatlakozó készletek szabályozószelepből, csatlakozócsőből, bypass egységekből és csőcsatlakozásokból állnak. Valamennyi alkotóelem nikkelezett kivitelű és az igényeknek megfelelően egymással kombinálhatók. Az egyes alkatrészeket, szerelvényeket külön kell megvásárolni.
Hogyan működik az egycsöves Bypass szelep?
Egycsöves rendszereknél a bypass egység a körben lévő teljes vízmennyiséget elvezeti a fűtőtest mellett. A szelep kinyitásakor ennek egy része átáramlik a fűtőtesten, majd amikor ott lehűlt, a bypass egységben ismét összekeveredik a körben áramló vízmennyiséggel. A fűtőtestbe áramló vízmennyiség a bypass egységben található szabályozócsavarral határolható be.
A bekötési irányokra figyelni kell!
A Bypass szelep csak akkor működik rendeltetés szerűen, ha az előremenő és visszatérő csonkok folyási iránynak megfelelően vannak bekötve. Helytelen bekötés esetén a radiátor nem fog megfelelően fűteni. Az előremenő csonk a radiátorszelep radiátorhollander felőli oldalán található. Ha régi rendszernél nem tudjuk eldönteni, hogy melyik az előremenő vezeték, akkor segíthet ha a fűtési osztónál megbontjuk a kötést és a csőbe levegőt fújunk, ezáltal a radiátornál kitudjuk választani, hogy melyik cső az előre menő, vagy a visszatérő. Egycsöves rendszernél ehhez természetesen meg kell találni az első radiátort ami az osztóról kapja a vizet.
Műszaki adatok
- Típus: HERZ 1000
- Funkció: Kétpontos radiátorszelep
- Csatlakozó méret: 1/2"x G3/4"
- A bekötési csonkok tengelytávolsága 40 mm
- Elzárható szeleptest
- Átkötőcső csatlakozó mérete 15mm
- Előremenő csonk a radiátorhollander felőli oldalon
