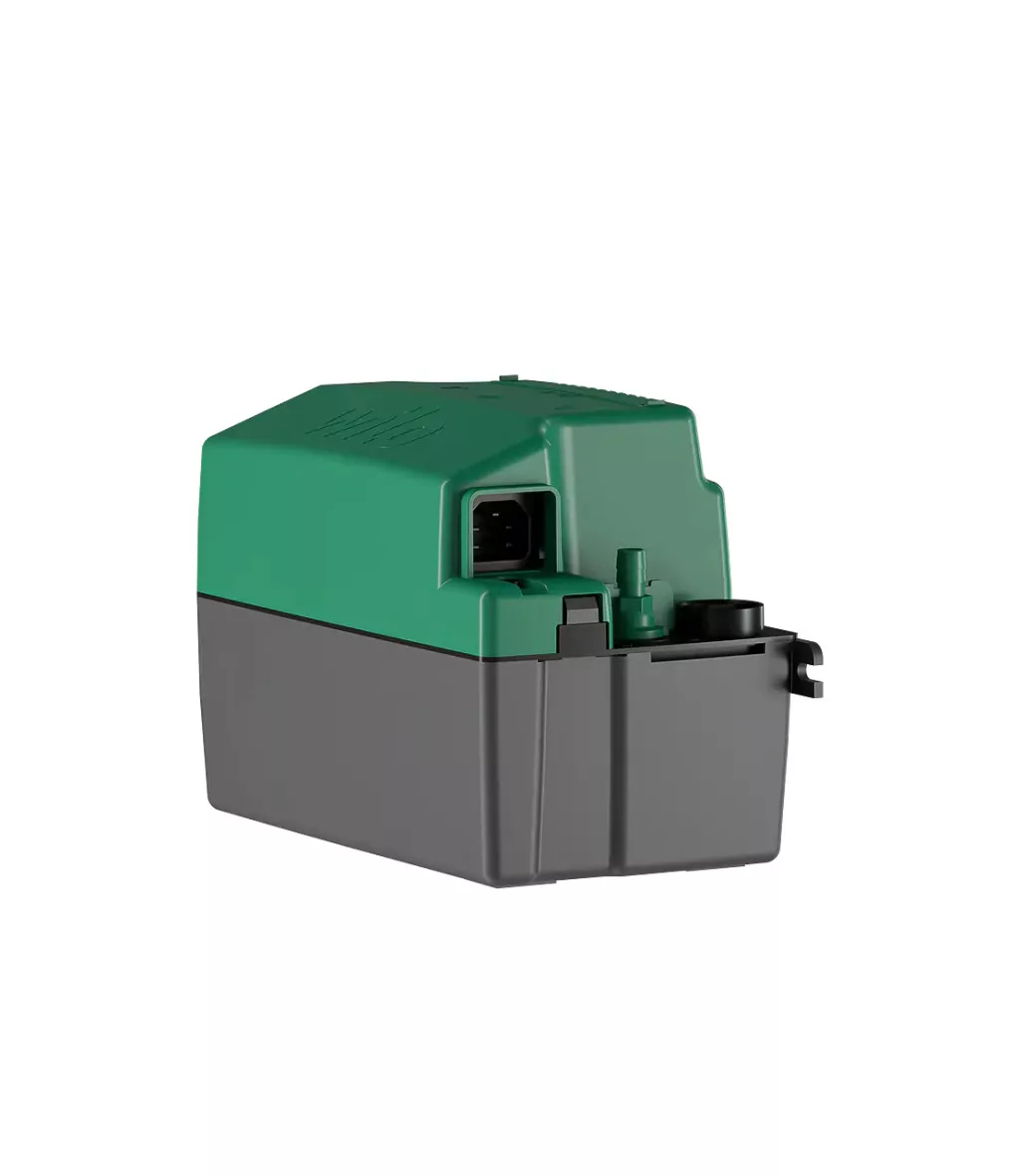

Wilo NovaCON-EF kondenzvíz átemelő szivattyútelep 1.5m kábellel, 230V
Bekötés és csatlakoztatás
A Wilo NovaCON-EF ott végzi el a kondenzvíz elvezetését, ahol a keletkező kondenzátum önmagától, gravitációsan nem folyik el a lefolyóig. Csatlakoztatásra kész kivitel, így a gyors üzembe helyezéshez nem kell hozzá külön tartozékot beszerezned. A több csatlakozási lehetőség, a falra vagy padlóra szerelhetőség és az alacsony zajszint rugalmas alkalmazást tesz lehetővé.
A tartály hozzáfolyó oldalán 18–40 mm-es csőcsatlakozás fogadja a kazánból vagy a klímaegység párologtatójából érkező kondenzvizet, a hozzáfolyást pedig a mérethez igazodó adapterrel rögzítheted. A nyomóoldalon 8–10 mm-es csatlakozás visz tovább a lefolyó vagy a csatorna felé; a csomagban lévő 5 méteres, 10 mm belső átmérőjű PVC nyomótömlőt a tömlőbilinccsel fogatod le. Ha a kimeneti oldalon szűkíteni kell, a mellékelt Ø 50 mm / Ø 10 mm szűkítő segít. A hálózati kábelt a földelt villásdugóval a 230 V-os aljzatba kötöd, a helyi villamos előírások betartásával.
Működés és felépítés
A telep szintvezérlését úszókapcsoló végzi: ahogy a kondenzvíz eléri a beállított szintet, a szivattyú automatikusan elindul, majd a tartály kiürülésekor leáll. Beépített úszókapcsolóval működik, visszacsapószeleppel rendelkezik, és 230 V-os hálózatról üzemel. A beépített visszafolyás-gátló megakadályozza, hogy a már kiemelt kondenzátum visszaáramoljon a tartályba.
A biztonságos üzemet potenciálmentes riasztási érintkező támogatja, amelyhez a mellékelt 1,5 méteres, kéteres riasztókábel tartozik. Ezt a kazán leállításához vagy külső riasztás jelzéséhez kötheted be, így a tartály telítődése esetén be tudsz avatkozni. A közeggel érintkező alkatrészek – a tartály, a szivattyúház és a járókerék polipropilénből és nemesacélból – akár 2,5-es pH-értékig ellenállnak a savas kondenzátumnak. A levehető fedél révén a tisztítás és a karbantartás egyszerűen elvégezhető.
Hol használható
A kondenzációs kazánok és klímaberendezések esetén a kondenzátum elvezetése sok telepítési helyzetben csak szivattyúval oldható meg, és a NovaCON kompakt kondenzvíz-átemelő kifejezetten kis és közepes teljesítményű hőtermelők, valamint split és multi-split rendszerek igényeire lett kialakítva. Jó választás akkor, ha a gázkazán kondenzvíz elvezetése nem oldható meg gravitációsan, vagy ha a beltéri klímaegység alá kondenzvíz gyűjtő és átemelő kell, mert a lefolyó a berendezés szintje felett van.
Hűtőszekrények és a párologtatók kondenzátumának elvezetésére is alkalmas. Olajtüzelésű, kondenzációs kazán esetén a beépítés előtt semlegesítő berendezés szükséges, amit az építtetőnek kell biztosítania.
Csomag tartalma
- kondenzvíz átemelő telep felszerelt úszókapcsolóval
- 1,5 m hálózati csatlakozókábel földelt villásdugóval
- 1,5 m riasztókábel (kéteres)
- 5 m PVC nyomótömlő, Ø 10 mm belső átmérő
- tömlőbilincs és hozzáfolyási adapter
- Ø 50 mm / Ø 10 mm nyomócsonk-szűkítő
- falra szereléshez csavarok és dübelek
- beépítési és üzemeltetési utasítás
Műszaki adatok
- Hálózati csatlakozás: 1~ 220–240 V, 50 Hz
- Teljesítményfelvétel: P1 max. 60 W
- Szállítási teljesítmény: 6,3 l/min térfogatáram, 4,5 m emelőmagasság
- Tartály bruttó térfogata: 2,2 l
- Hasznos térfogat: 0,3 l
- Szívóoldali csőcsatlakozás: Ø 18–40 mm
- Nyomóoldali csőcsatlakozás: Ø 8–10 mm
- Közeghőmérséklet: 5–80 °C
- Környezeti hőmérséklet: 5–40 °C
- Maximális üzemi nyomás: 1 bar
- Zajszint: ≤ 45 dBA
- Védelmi osztály: IP24
- Anyagok: PP (tartály, szivattyúház, járókerék), savállóság pH 2,5-ig
- Csatlakozókábel hossza: 1,5 m, földelt villásdugó (CEE7/7)
Kapcsolódó megoldások
Ha más csatlakozási kialakítást vagy eltérő felszereltséget keresel, a Grundfos kínálatában a GRUNDFOS Conlift 1 LS is elérhető. Klímarendszer alá tervezett, kimondottan látható helyre szánt átemelőt a SFA Sanicondens Clim Deco típusban találsz.
