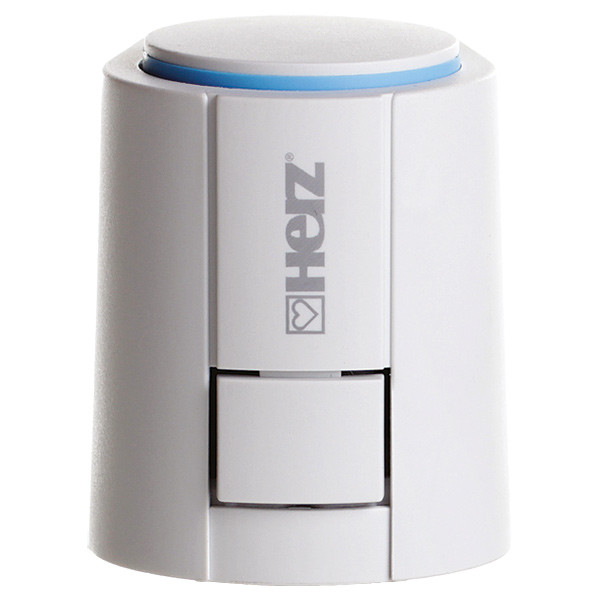

A Herz termoelektromos állítómotor kiváló választás padlófűtési osztó-gyűjtők szabályozásához, mely 2-pontos vagy impulzusvezérlésű rendszerekhez is alkalmas. A motor M28 × 1,5 méretű menettel kapcsolódik, és tartalmaz egy piros adaptert. Műszakilag 5 mm-es mozgási tartományt kínál, ~100 N záróerővel, miközben mindössze 1 W teljesítményt fogyaszt. A készülék végálláskapcsoló nélkül épül fel, és kábellel érkezik. Kapható akár 24 V-os, illetve 230 V-os verzióban, NC (normál zárt) kivitelben is.
Felhasználási területek:
A HERZ 230 V / 24 V termoelektromos állítómotor kisebb és normál méretű szelepek nyitására és bezárására szolgál a felületi fűtési és felületi hűtőrendszerek fűtőköri elosztóin. A fő alkalmazási terület az energiatakarékos egyedi helyiségszabályozás az épületgépészet és az épületautomatika területén. A HERZ 230 V / 24 V-os állítómotor vezérlése kétpontos szabályozású vagy impulzusszélesség-modulációs, 230 V / 24 V-os szobahőmérséklet-szabályozóval történik.
Működés:
A HERZ állítómotor működtető mechanizmusa egy PTC-vel fűtött tágulási elemmel és egy nyomórugóval működik. A tágulási elem fűtése az üzemi feszültség rákapcsolásával megkezdődik, és ezáltal a beépített dugattyú elmozdul. A mozgás által létrehozott erő továbbadódik a szelepszárra, így kinyitja vagy bezárja a szelepet.
Műszaki jellemzők:
- Kétpontos szabályozásra
- Csatlakozási menet M28 x 1,5
- Hálózati feszültség 230 V, 50 Hz
- Feszültségmentes állapotban zárva
- Záróerő 100 N
- Piros adapter 1770890 mellékelve
- Max. emelkedés 5 mm
