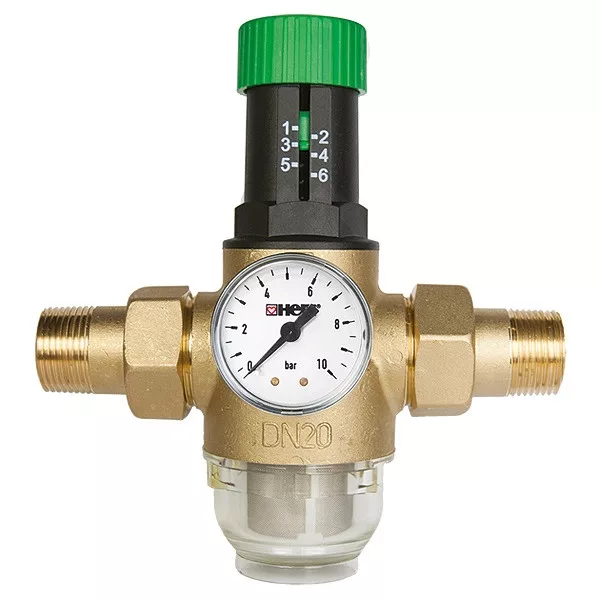

A HERZ membrános nyomáscsökkentő precíz szerelvény, amely az ivóvízhálózatok és egyéb vízrendszerek túl magas bemeneti nyomásának biztonságos csökkentésére szolgál. A membrános kialakítás segít megelőzni a nem kívánt nyomásemelkedést, miközben védelmet nyújt a csöveknek, szerelvényeknek és berendezéseknek a túlzott terheléssel szemben. A HERZ membrános nyomáscsökkentők legfeljebb 16 bar bemeneti nyomást és általában legfeljebb 40 °C üzemi hőmérsékletet bírnak, ami a legtöbb lakossági ivóvíz‑ és melegvíz‑alkalmazásban megfelelő védelmet ad.
Szerelés és beépítés:
A nyomáscsökkentő beszerelése előtt alaposan át kell öblíteni a rendszert, hogy eltávolítsa a szennyeződéseket és lerakódásokat. Ivóvízhálózatokba való telepítés esetén a nyomáscsökkentőt a vízóra után kell elhelyezni, így biztosítva a berendezések védelmét a hálózati túlnyomástól. A szerelvény használható függőleges vagy vízszintes helyzetben is, ám a gyártó elsősorban a vízszintes beépítést javasolja a stabil működés és a szűrő könnyebb elérése érdekében.
Helyes telepítés:
A beszerelési irányt a szelep házán található nyíl jelzi – ezt feltétlenül figyelembe kell venni az átfolyási irány biztosításához. A kifogástalan működés érdekében ajánlott, hogy a nyomáscsökkentő előtt és után legalább olyan hosszú egyenes csőszakasz legyen, amely legalább az adott cső névleges átmérője ötszörösének felel meg. A mellékelt nyomásmérőt tetszőlegesen a szelep bemeneti vagy kimeneti oldalára is fel lehet szerelni.
Beállítás és működés:
A kimeneti nyomás értéke a beépített tekerőgomb elfordításával állítható a megadott tartományon belül, és független marad a bemeneti nyomás ingadozásától. Az óramutató járásával megegyező irányú forgatással növelhető a kimeneti nyomás. Fontos, hogy a skálán kívüli értékeket ne állítsuk be, mivel ez károsíthatja a szelepet. Lakossági rendszerekhez max. 4 bar kimeneti nyomást javasolnak a hosszabb élettartam és alacsonyabb üzemköltség érdekében.
Karbantartás és ellenőrzés:
A HERZ nyomáscsökkentő rendszeres ellenőrzést igényel a hosszú távú megbízhatóság érdekében. Évente több alkalommal ellenőrizze a beépített szűrő állapotát – szükség esetén tisztítsa meg vagy cserélje ki. A készülékhez mellékelt szerszámok megkönnyítik a karbantartást.
Alkalmazási területek:
Ez a membrános nyomáscsökkentő ideális választás ivóvízhálózatokba, lakóépületek vízellátó rendszereibe, valamint olyan berendezések védelmére, ahol a hálózati túlnyomás káros hatásainak elkerülése kulcsfontosságú. A szelep csökkenti a vízfogyasztást, a rendszerzajokat, és hozzájárul a vízrendszer megnyugtató, kiegyensúlyozott működéséhez.
Alapanyagok
- Ház: Sárgaréz (EN 12165, CW626N)
- Felsőrészek: PA 6.6
- Membránok: EPDM
- Rugó: Rugóacél
- Rugóvezető: Rozsdamentes acél
- Tömítés: EPDM
- Kézifoganytyú: PA 6.6, zöld
- Szűrő: Rozsdamentes acél
- Sapka: PA12, átlátszó (az 1 2682 1X)
- Sapka: Sárgarész CW626N (1 2682 2X cikkszámhoz)
Műszaki adatok:
- Max. előnyomás (primer oldali) 16 bar
- Beállítási tartomány (szekunder oldali) 1-6 bar
- Gyári beállítás (szekunder oldali) 3 bar
- Max. hőmérséklet: 40 °C (az 1 2682 1X cikkszámhoz)
- Max. hőmérséklet: 70 °C (az 1 2682 2X cikkszámhoz)
- Nyomásmérő skálája: 0–10 bar
- Szűrő lyukbősége: 0,3 mm
- Közeg: Víz
- Szabvány: EN 1567
- Nyomásmérő csatlakozója: 1/4"
- Menet: ISO 7-1 és ISO228 szerinti külső menet
