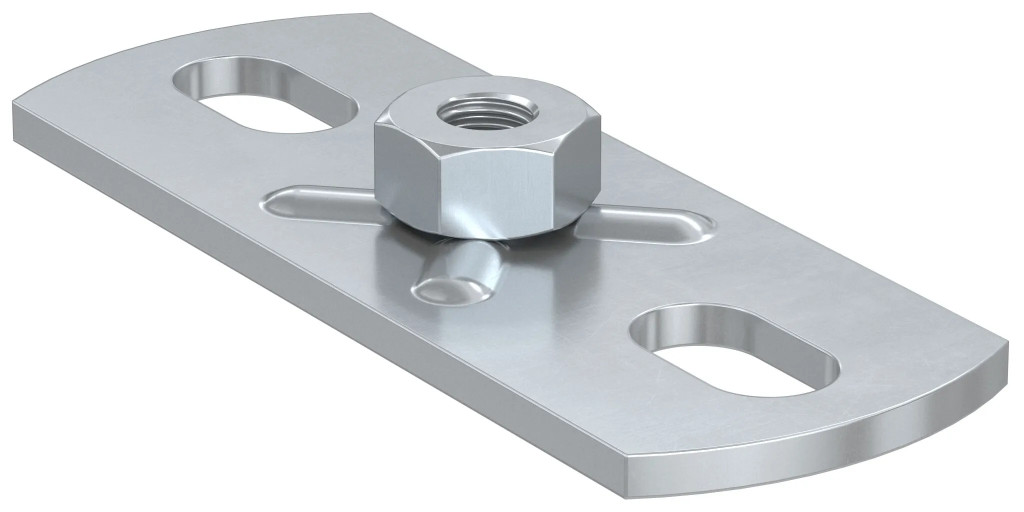

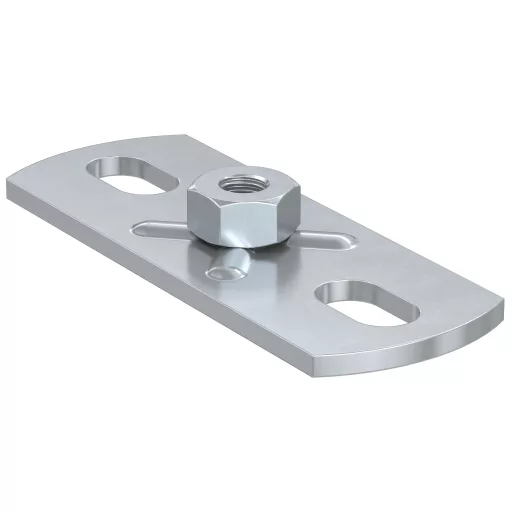

FISCHER GPL M10 alaplap
A GPL / GPS fischer alaplapok a megfelelő csőbilincsekkel lehetővé teszik a stabil kapcsolatot az aljzat és a csővezeték között. A GPL kis és közepes terhelésekhez, a GPS verzió pedig nehéz terhekhez alkalmas. Az alaplapokat közvetlenül az aljzatra vagy közvetett módon az FUS szerelősínrendszerre lehet felszerelni. A különféle méretű hegesztett menetes hüvelyek (M8 3/4) a megfelelő névleges csatlakozási átmérőt biztosítják a különböző terhelésekhez. A cinkkel galvanizált kivitel beltérben, a tűzihorganyzott és korrózióálló acél kivitel pedig kiválóan alkalmas kültéri és erősen korrozív környezetben történő beépítésre.
Jellemzők
- Az alaplap furatai lehetővé teszik a könnyű beállítást
- Cinkkel galvanizált
- A konzolt egyszerű beállítani a hosszúkás furatai miatt
- Ideális fischer szerelőrendszerekehez
- Cink bevonat: electro-cink bevonat, min. 8µm
- Anyaga: acél DD11 (1.0332) DIN EN 10111
Alkalmazások

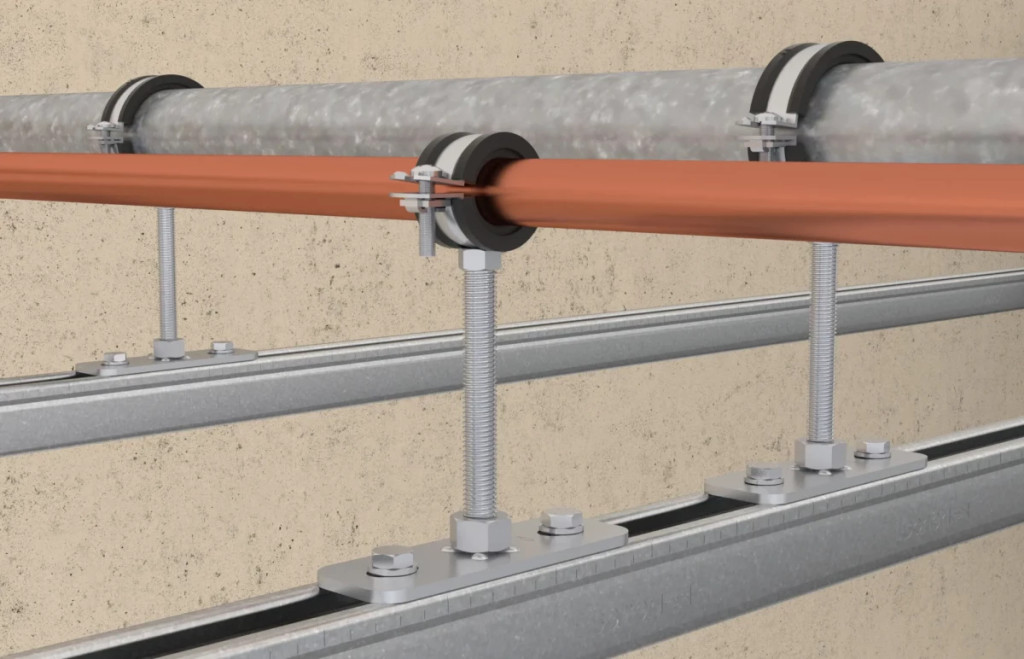

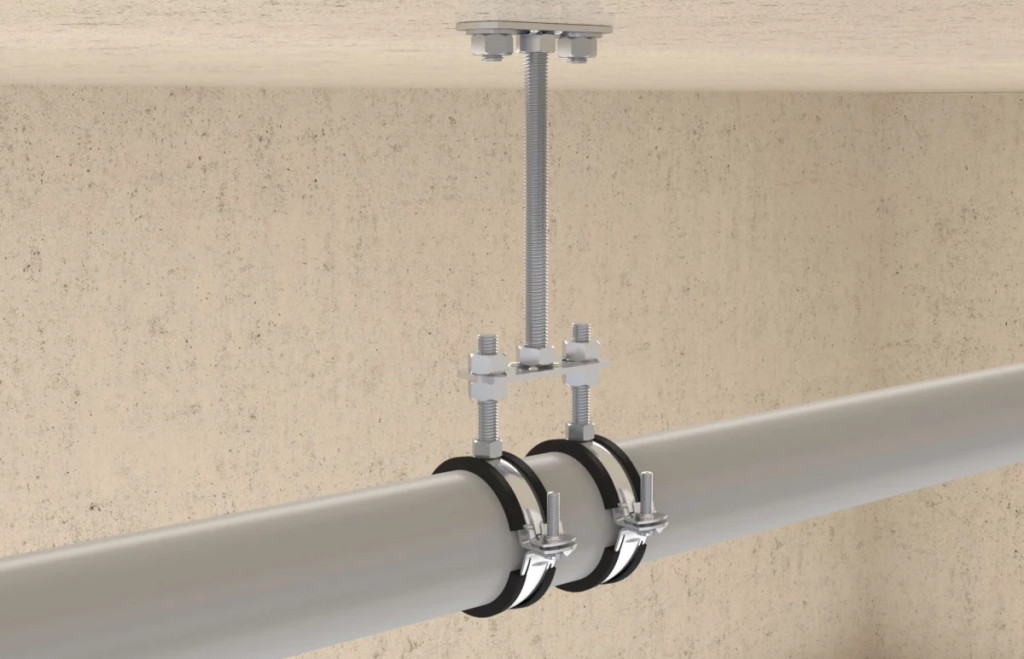

- A csövek és a rögzítési alap közötti többdimenziós szerkezetek építéséhez

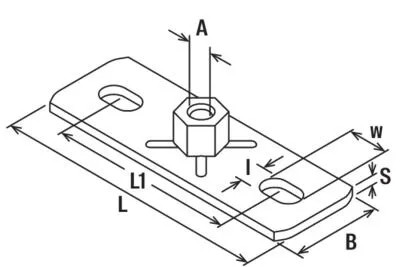

Műszaki adatok
- Menet M10
- Hósszúság 80 mm
- Szélesség 30 mm
- Furattávolság 54 mm
- Oválfurat 9 x 16 mm
- Vastagság 3 mm
- Centrikus feszültség 2,4 kN
Képforrás és szövegforrás: fischer group of companies
