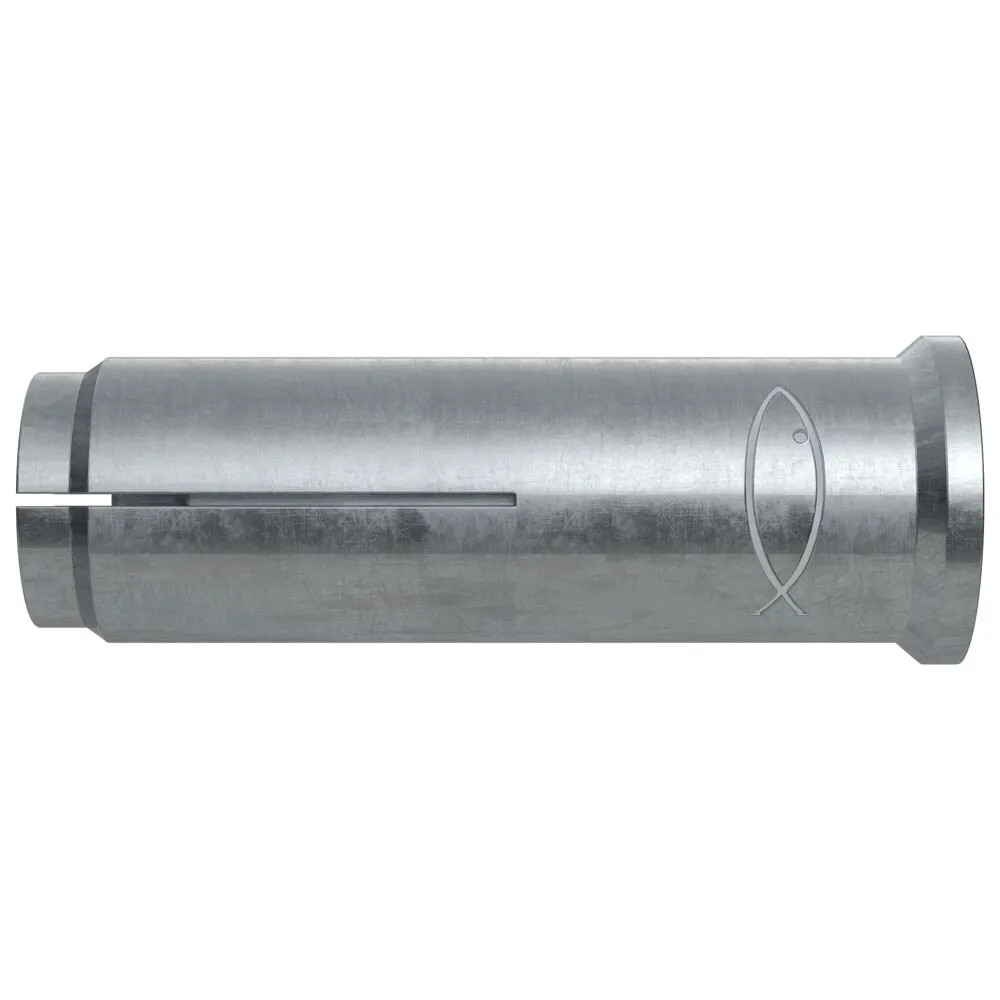

FISCHER EA II cinkkel galvanizált feszítődübel

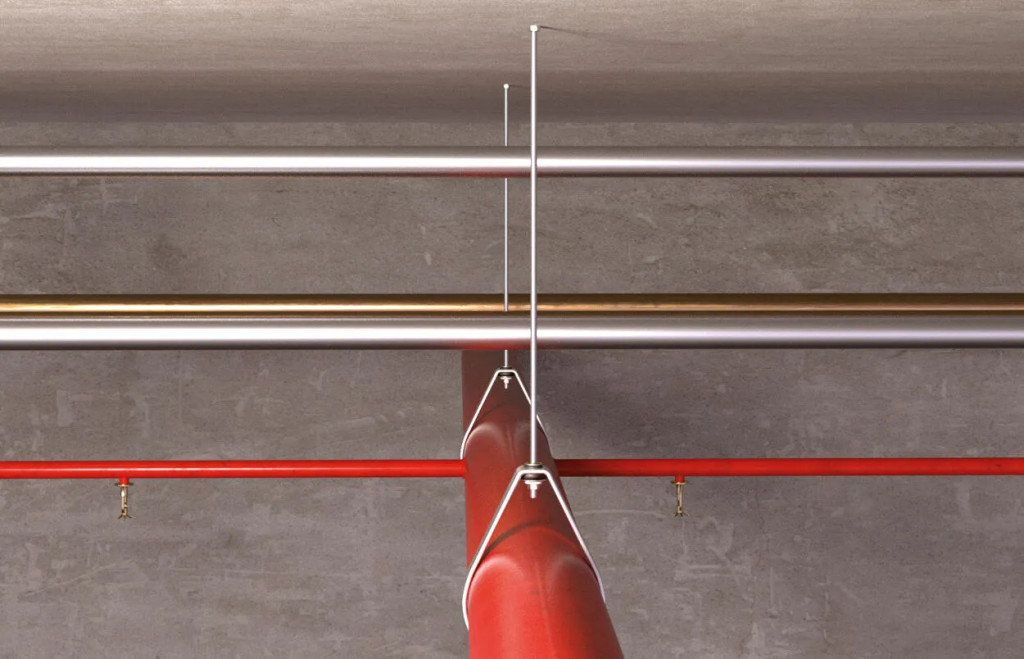

Belsőmenetes dübel fischer EA II galvanikusan cinkezett és korrózióálló acélból. A dübel ideálisan alkalmazható sprinkler rendszerek, kábeltálcák és konzolok rögzítéséhez beltéren, illetve kültéren egyaránt. Az ETA értékelés lehetővé teszi az alkalmazhatóságot repedésmentes betonba, nem teherhordó szerkezetek többpontos rögzítéséhez és az R120 tűzvédelmi bevizsgálás magas fokú biztonságot garantál. A dübel egyszerűen kalapáccsal szerelhető, a becsúszásgátló perem pedig nagy mértékben megkönnyíti a munkavégzést. EAW H plus vagy EA II S-SDS beütőszerszámok hatására a hüvely a furatfalnak feszül.
Alkalmazásának előnyei
- A kiálló perem túl mély furat esetén megakadályozza a becsúszást, és ezáltal problémamentes szerelést eredményez.
- A belsőmenet a menetes szárak és metrikus csavarok használatát egyaránt lehetővé teszi.
- Az EMS gépi beütőszerszámnak köszönhetően könnyű az alkalmazás, különösen sorozat szerelések esetén.
- Az EHS Plus beütőszerszám segítségével az EA II terpeszt, peremén pedig automatikusan megjelennek a jól látható biztonsági jelek.
- A rövidebb, 25mm-es rögzítési mélységgel rendelkező elemen lévő tapadó pont megakadályozza a dübel kicsúszását terpesztés előtt.
- A fekete rögzítőelem biztosítja a kicsúszás elleni védelmet fejfeletti szerelés esetén.
Jellemzők
- Egyszerű beütőszerelés: az alkalmazás alatt nincs megcsúszás a határozott peremnek köszönhetően.
- Az általános metrikus csavarok és a menetes szárak alkalmazása csökkenti a rögzítés bonyolultságát.
- Energiatakarékos szériaszerelés gépi EA II S-SDS szerelőszerszámmal.
- Vizuális ellenőrzés a jelölésnek köszönhetően.
- ETA engedély.
Használat és engedély

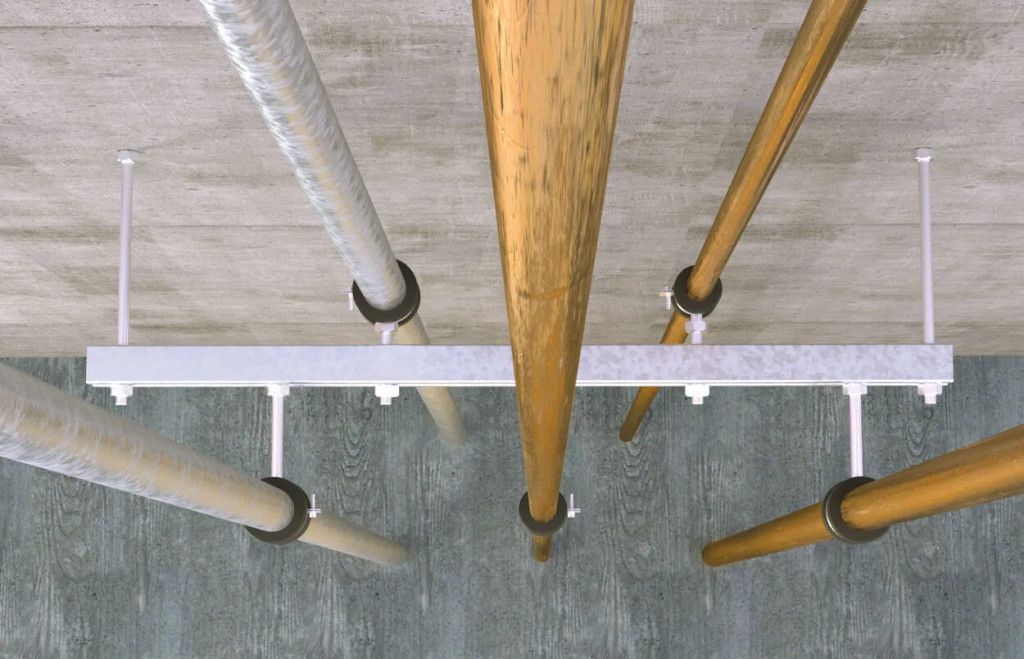

- Csővezetékek és szellőzők
- Sprinkler rendszer
- Kábel vezetékek és huzalok
- Rácsok
- Acélszerkezetek
- Gépek
- Konzolok
- Zsaluzások
Építőanyagok
Engedélyezett:
- C20/25-től C50/60-ig repedéses beton, többszöri rögzítés nem teherhordó szerkezetek esetén
- Repedésmentes beton C20/25-től C50/60-ig
Továbbá alkalmazható:
- Beton C12/15
- Tömör szerkezetű terméskő
Engedély
- ETA-07/0135
- ETA-07/0142
- DoP No. 0756-CPD-0332
- DoP No. 0292
- DoP No. 0291
- 3023222
Működése
- Az EA II előszereléssel alkalmazható.
- Helyezze a beütődübelt a furatba és kalapács használatával üsse be a rögzítési alap síkjáig.
- Az EHS Plus beütőszerszámmal (illetve EMS gépi szerszámmal) beütött terpesztőkúp szétterpeszti és a furatfalnak feszíti a dübelhüvelyt.
- A beütőszerszámnak fel kell ülnie a dübel peremére, hogy biztosítsa a megfelelő terpesztést.
Műszaki adatok
- ETA engedély
- Fúróátmérő: 15 mm
- Min. csavarbehajtás: 12 mm
- Max csavarbehajtás: 22 mm
- Csomagolás: papírdoboz
Képforrás és szövegforrás: fischer group of companies
